本技術涉及水龍頭把手領域。更具體地說，本技術涉及一種水龍頭電子把手及水龍頭。

背景技術：

1、目前，市場上的水龍頭把手為機械把手，該機械把手為純機械控制結構，與機械把手配套的水龍頭內置陶瓷閥芯，機械把手連接陶瓷閥芯，通過轉動機械把手進而操作閥芯開關，最終控制水龍頭的開啟和關閉。但該種機械式結構的水龍頭把手，長時間使用之后，閥芯處容易產生機械磨損等問題，為了解決這一問題，產生了水龍頭電子把手的結構，如申請號為201810353737.x的專利公開了一種具有無機械觸點旋轉把手的水龍頭，其包括電磁閥、旋轉把手、霍爾開關、磁鐵、電子觸摸開關、混水閥，通過霍爾開關與磁鐵的位置關系來控制電磁閥的開合，具體地，當霍爾開關靠近磁鐵時，可控制對應的電磁閥開啟，進而控制水流的開/關，通過設置電子觸摸開關，當觸摸開關被首次觸碰，同時霍爾開關被旋至接近所述磁鐵時，所述電磁閥開啟，當觸摸開關被再次觸碰時，所述電磁閥關閉，通過調節混水閥的調節旋鈕可調節冷水與熱水進入混水閥中比例，達到水溫舒適的狀態。但上述結構中公開的電子把手，只能控制水流的開啟和關閉，而無法通過電子把手控制水溫，上述結構中的水溫調節還是屬于純機械結構控制，使用時，由于混水閥設置在控制盒中，還需找到控制盒的位置再調節旋鈕，進而調節水溫，使用不夠方便。

2、因此，亟需一種新型的水龍頭電子把手，通過電子把手即可控制水流動的開啟和關閉，同時也可調節水溫。

技術實現思路

1、本實用新型的一個目的是解決至少上述問題，并提供一種水龍頭電子把手及水龍頭，其中，水龍頭電子把手既可實現電子調節水龍頭開關又可實現調節水溫，使用方便、實用性強。

2、為了實現根據本實用新型的這些目的和其它優點，提供了一種水龍頭電子把手，包括：

3、固定座；

4、流量把手，其轉動設在所述固定座上，所述流量把手上固設有磁鐵；

5、霍爾開關，其固設在所述固定座上且與所述磁鐵相適配，以當磁鐵隨所述流量把手轉動進而靠近所述霍爾開關時，霍爾開關輸出用于控制第一電動閥開度的信號；

6、旋轉式編碼器，其定子同軸套設在所述固定座上且與所述固定座固接；

7、調溫把手，其與所述旋轉式編碼器的動子同軸連接，以轉動調溫把手時，帶動所述編碼器動子轉動，進而輸出用于控制第二電動閥開度的信號。

8、優選的是，所述霍爾開關包括間隔設在所述固定座上的多個子霍爾開關，多個子霍爾開關沿流量把手的轉動方向布置，以當所述磁鐵轉動至靠近其中一子霍爾開關時，所述子霍爾開關輸出用于控制第一電動閥形成設定開度的信號，多個設定開度不同。

9、優選的是，所述子霍爾開關為三個，三個子霍爾開關沿流量把手轉動方向依次為第一子霍爾開關、第二子霍爾開關、第三子霍爾開關，其中，所述第二子霍爾開關對應的設定開度為零，所述第一子霍爾開關對應的設定開度大于所述第三子霍爾開關對應的設定開度。

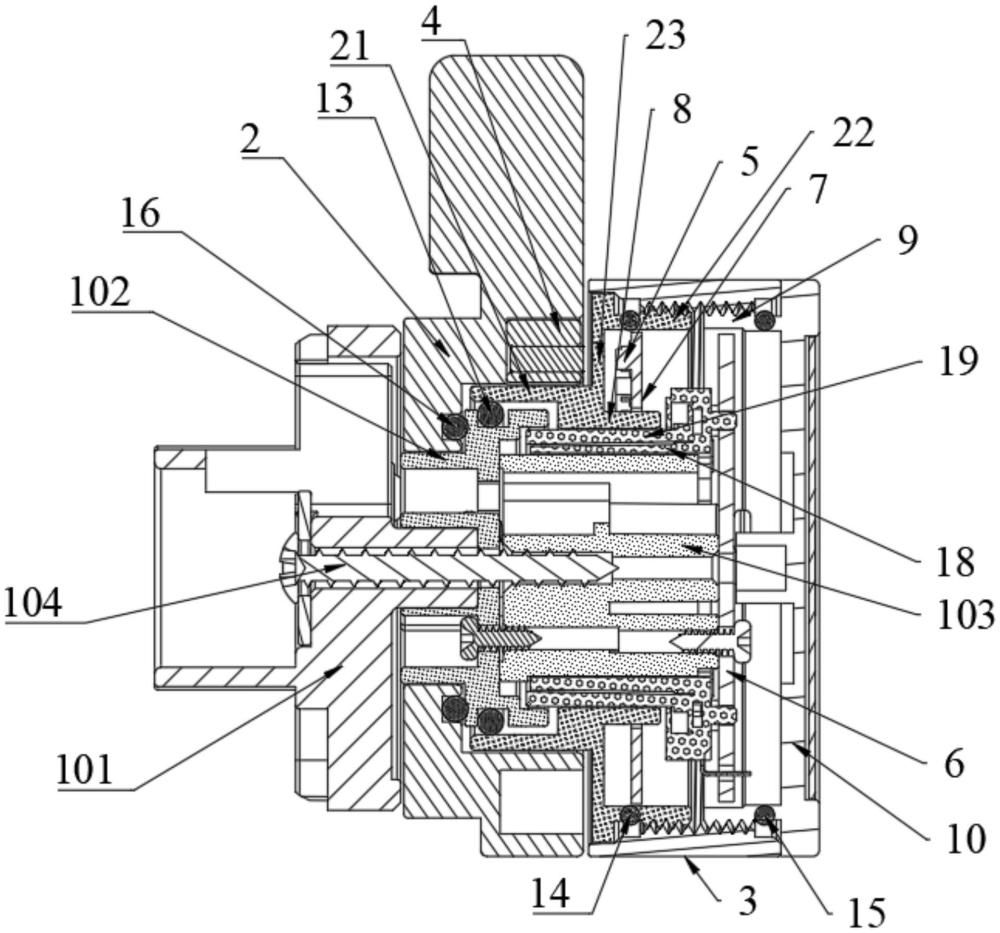

10、優選的是，所述固定座上開設有環形卡槽，所述流量把手卡設在所述環形卡槽內以形成轉動連接；所述編碼器的動子外壁同軸固接有旋轉固定座，所述調溫把手為圓筒狀結構，所述調溫把手同軸螺接在所述旋轉固定座外壁上。

11、優選的是，所述固定座包括依次同軸連接的第一固定座、第二固定座、第三固定座，所述第一固定座用于與水龍頭連接，所述第二固定座包括一體成型且同軸的小口徑端以及大口徑端，所述小口徑端與所述第一固定座連接，以使所述大口徑端、第一固定座兩相對的側壁以及小口徑端的外壁圍設形成所述的環形卡槽；所述編碼器的定子同軸套設在所述第三固定座上且與所述第三固定座固接。

12、優選的是，所述流量把手包括卡設在所述環形卡槽內的卡塊以及與所述卡塊遠離所述第一固定座的一端同軸連接的安裝筒，所述安裝筒間隔套設在所述第二固定座上，以使所述安裝筒與所述第二固定座之間形成安裝空間；所述旋轉固定座包括同軸固接在編碼器動子上的底筒、同軸設在所述底筒上的安裝板、設在所述安裝板靠近所述第二固定座的側壁上的第一環形筒、設在所述安裝板遠離所述第二固定座側壁上的第二環形筒，所述第二環形筒與所述調溫把手螺接且所述第二環形筒與所述底筒之間形成安置空間，所述第一環形筒靠近所述第二固定座的一端伸入所述安裝空間內，所述第一環形筒與所述第二固定座之間設有第一密封圈，所述第二環形筒外壁與所述調溫把手之間同軸設有第二密封圈；所述第三固定座遠離所述第二固定座的端面上固接有第一pcb板，所述編碼器與所述第一pcb板連接，所述第一pcb板通過插針連接有第二pcb板，所述第二pcb板懸設在所述安置空間內；

13、其中，第一子霍爾開關、第二子霍爾開關、第三子霍爾開關沿所述流量把手的轉動方向間隔集成在所述第二pcb板上，所述安裝筒靠近所述第二pcb板的側壁上固設有所述的磁鐵。

14、優選的是，所述調溫把手遠離所述旋轉固定座的一端內螺接有連接筒，所述連接筒與所述調溫把手之間設有第三密封圈；所述連接筒遠離所述旋轉固定座一端封閉形成端板，所述端板上設有電子觸摸開關，以輸出供電/斷電的信號。

15、優選的是，所述端板延其周向的外壁上套設有發光圈，以執行設定溫度下變換設定顏色的指令。

16、優選的是，所述安裝筒與所述卡塊一體成型且形成圓柱槽體結構，所述環形筒外壁上設有輔助塊；所述第一環形筒、所述第二環形筒、所述底筒一體成型。

17、水龍頭，其包括上述的水龍頭電子把手。

18、本實用新型至少包括以下有益效果：

19、通過設置固定座、流量把手、霍爾開關、磁鐵、調溫把手、旋轉式編碼器，使用時，將電子把手安設在水龍頭上，轉動流量把手至磁鐵靠近所述霍爾開關，可控制水流的開啟和關閉，轉動調溫把手至一定的角度，可使水龍頭輸出相應溫度的水；整體上提供了一種水龍頭電子把手，既可實現電子調節水龍頭開關又可實現調節水溫，使用方便、實用性強。

20、本實用新型的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。

技術特征：

1.水龍頭電子把手，其特征在于，包括：

2.如權利要求1所述的水龍頭電子把手，其特征在于，所述霍爾開關包括間隔設在所述固定座上的多個子霍爾開關，多個子霍爾開關沿流量把手的轉動方向布置，以當所述磁鐵轉動至靠近其中一子霍爾開關時，所述子霍爾開關輸出用于控制第一電動閥形成設定開度的信號，多個設定開度不同。

3.如權利要求2所述的水龍頭電子把手，其特征在于，所述子霍爾開關為三個，三個子霍爾開關沿流量把手轉動方向依次為第一子霍爾開關、第二子霍爾開關、第三子霍爾開關，其中，所述第二子霍爾開關對應的設定開度為零，所述第一子霍爾開關對應的設定開度大于所述第三子霍爾開關對應的設定開度。

4.如權利要求1所述的水龍頭電子把手，其特征在于，所述固定座上開設有環形卡槽，所述流量把手卡設在所述環形卡槽內以形成轉動連接；所述編碼器的動子外壁同軸固接有旋轉固定座，所述調溫把手為圓筒狀結構，所述調溫把手同軸螺接在所述旋轉固定座外壁上。

5.如權利要求4所述的水龍頭電子把手，其特征在于，所述固定座包括依次同軸連接的第一固定座、第二固定座、第三固定座，所述第一固定座用于與水龍頭連接，所述第二固定座包括一體成型且同軸的小口徑端以及大口徑端，所述小口徑端與所述第一固定座連接，以使所述大口徑端、第一固定座兩相對的側壁以及小口徑端的外壁圍設形成所述的環形卡槽；所述編碼器的定子同軸套設在所述第三固定座上且與所述第三固定座固接。

6.如權利要求5所述的水龍頭電子把手，其特征在于，所述流量把手包括卡設在所述環形卡槽內的卡塊以及與所述卡塊遠離所述第一固定座的一端同軸連接的安裝筒，所述安裝筒間隔套設在所述第二固定座上，以使所述安裝筒與所述第二固定座之間形成安裝空間；所述旋轉固定座包括同軸固接在編碼器動子上的底筒、同軸設在所述底筒上的安裝板、設在所述安裝板靠近所述第二固定座的側壁上的第一環形筒、設在所述安裝板遠離所述第二固定座側壁上的第二環形筒，所述第二環形筒與所述調溫把手螺接且所述第二環形筒與所述底筒之間形成安置空間，所述第一環形筒靠近所述第二固定座的一端伸入所述安裝空間內，所述第一環形筒與所述第二固定座之間設有第一密封圈，所述第二環形筒外壁與所述調溫把手之間同軸設有第二密封圈；所述第三固定座遠離所述第二固定座的端面上固接有第一pcb板，所述編碼器與所述第一pcb板連接，所述第一pcb板通過插針連接有第二pcb板，所述第二pcb板懸設在所述安置空間內；

7.如權利要求6所述的水龍頭電子把手，其特征在于，所述調溫把手遠離所述旋轉固定座的一端內螺接有連接筒，所述連接筒與所述調溫把手之間設有第三密封圈；所述連接筒遠離所述旋轉固定座一端封閉形成端板，所述端板上設有電子觸摸開關，以輸出供電/斷電的信號。

8.如權利要求7所述的水龍頭電子把手，其特征在于，所述端板延其周向的外壁上套設有發光圈，以執行設定溫度下變換設定顏色的指令。

9.如權利要求6所述的水龍頭電子把手，其特征在于，所述安裝筒與所述卡塊一體成型且形成圓柱槽體結構，所述環形筒外壁上設有輔助塊；所述第一環形筒、所述第二環形筒、所述底筒一體成型。

10.水龍頭，其特征在于，包括如權利要求1～9任一所述的水龍頭電子把手。

技術總結
本技術公開了一種水龍頭電子把手及水龍頭，水龍頭電子把手包括固定座；流量把手，其轉動設在所述固定座上，所述流量把手上固設有磁鐵；霍爾開關，其固設在所述固定座上且與所述磁鐵相適配，以當磁鐵隨所述流量把手轉動進而靠近所述霍爾開關時，霍爾開關輸出用于控制第一電動閥開度的信號；旋轉式編碼器，其定子同軸套設在所述固定座上且與所述固定座固接；調溫把手，其與所述旋轉式編碼器的動子同軸連接，以轉動調溫把手時，帶動所述編碼器動子轉動，進而輸出用于控制第二電動閥開度的信號。本技術具有的有益效果是，既可實現電子調節水龍頭開關又可實現調節水溫，實用性強。

技術研發人員：唐愛明,張銘仔,李明華
受保護的技術使用者：廣州海鷗住宅工業股份有限公司
技術研發日：20240715
技術公布日：2025/4/24
