本技術屬于排水裝置領域，具體涉及一種應用于稻田的可實時調節水位的轉動式排水管。

背景技術：

1、傳統的稻田排水系統主要采用的是l型排水管。見圖3，將該l型排水管一端插設置在稻田的田埂中，設l型排水管高度高的一端為a端，另一端為b端。l型排水管的a端與稻田連通，另一端b端與田埂外的水渠連通。當?shù)咎镏械淖畲笏桓哂趌型排水管的a端，則稻田中的水會從l型排水管的a端，經排水管的b端流出稻田，保證稻田中的最大水位始終位于排水管a端所在高度。

2、然而，水稻在不同的生育期，需要稻田中最大水位也不同。傳統的l型排水管，因為l型排水管設置在田埂中，所以該l型排水管的a端所在高度不可調整，造成不能調整稻田中的最大水位，因此不能迎合水稻的生育期需求。

技術實現思路

1、本實用新型的一種應用于稻田的可實時調節水位的轉動式排水管，其能夠調整稻田中的最大水位。

2、本實用新型的一種應用于稻田的可實時調節水位的轉動式排水管，包括：

3、出水管，插設在稻田的田埂上；出水管的一端處于稻田中并與稻田連通，另一端處于稻田外并與稻田外的排水渠連通；

4、彎管接頭，一端套設在出水管與稻田連通的一端；以出水管的軸線看，另一端高于出水管軸線所在水平面m；彎管接頭與出水管連通；

5、進水管，一端與彎管接頭的另一端固定連接，以出水管的軸線看，另一端高于出水管軸線所在水平面m；進水管與彎管接頭連通；進水管和彎管接頭能作為整體繞出水管的軸線轉動；

6、還包括用于便于進水管和彎管接頭組成的整體轉動的活動組件；還包括用于驅動進水管和彎管接頭作為整體轉動的驅動組件。

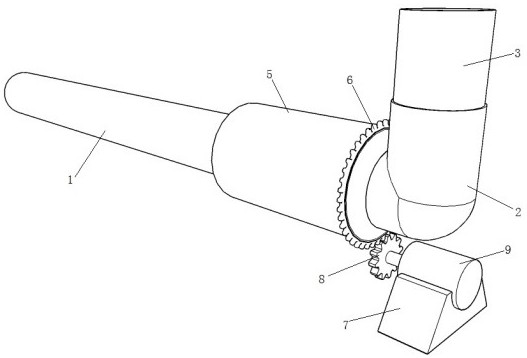

7、本方案通過彎管接頭能繞出水管的軸線轉動，使進水管和彎管接頭作為整體繞出水管的軸線轉動，從而改變進水管遠離彎管接頭的一端與水平面m的高度差，從而實現稻田中最大水位的改變。

8、進一步地，所述活動組件包括：

9、多個軸承，均套設在出水管上，軸承的內圈與出水管的固定連接；

10、套管，同時套設在多個軸承上，套管的軸線與出水管的軸線重合，套管與彎管接頭固定連接；套管同時與多個軸承的外圈固定連接；套管、彎管接頭和進水管能作為整體，依靠多個軸承繞出水管的軸線轉動。

11、起到便于套管、彎管接頭和進水管轉動的目的，如果沒有活動組件，則需要讓出水管、彎管接頭和進水管焊接在一起，然后將該整體繞出水管的軸線轉動，由于出水管處于田埂中，所以該種方式需更加浪費人力，甚至無法做到轉動。

12、進一步地，所述驅動組件包括：

13、支座，安裝在田埂上；

14、電機，非轉軸端安裝在支座上；電機的轉軸與出水管的軸線平行；

15、主動齒輪，與電機的轉軸固定連接，主動齒輪的軸線與電機的軸線重合；

16、從動齒輪，套設在套管上，與套管固定連接，從動齒輪的軸線與套管的軸線重合，從動齒輪與主動齒輪嚙合。

17、通過遠程通信的方式，操作者遠程控制電機并使電機轉動，使進水管遠離彎管接頭的一端與水平面m的高度差隨季節變化，從而改變了稻田中的最大水位以迎合季節要求。

18、進一步地，所述軸承的數量為兩個，兩個軸承分別處于套管的兩端。

19、兩個軸承的成本最低，相比于只采用一個軸承，兩個軸承分別處于套管的兩端能穩定地支撐套管轉動，相比于采用三個軸承，節約了軸承數量，節約了成本。

20、進一步地，所述出水管和進水管的內徑相等。

21、之所以將出水管和進水管設置成內徑相等，是因為便于加工設備的統一性，如果進水管和出水管的內徑不一樣，加工該彎管接頭時，需要調整彎管接頭的切削刀具，增加了加工難度。

22、有益效果

23、本方案設置了彎管接頭能繞出水管的軸線轉動，從而使進水管遠離彎管接頭的一端能夠改變到水平面m的距離，從而實現改變稻田中的最大水位。

技術特征：

1.一種應用于稻田的可實時調節水位的轉動式排水管，其特征在于，包括：

2.根據權利要求1所述的一種應用于稻田的可實時調節水位的轉動式排水管，其特征在于，所述活動組件包括：

3.根據權利要求2所述的一種應用于稻田的可實時調節水位的轉動式排水管，其特征在于，所述驅動組件包括：

4.根據權利要求2所述的一種應用于稻田的可實時調節水位的轉動式排水管，其特征在于，所述軸承(4)的數量為兩個，兩個軸承(4)分別處于套管(5)的兩端。

5.根據權利要求2所述的一種應用于稻田的可實時調節水位的轉動式排水管，其特征在于，所述出水管(1)和進水管(3)的內徑相等。

技術總結
本技術的一種應用于稻田的可實時調節水位的轉動式排水管，屬于排水裝置領域，包括：出水管，插設在稻田的田埂上；出水管的一端處于稻田中并與稻田連通，另一端處于稻田外并與稻田外的排水渠連通；彎管接頭，一端套設在出水管與稻田連通的一端；以出水管的軸線看，另一端高于出水管軸線所在水平面M；彎管接頭與出水管連通；進水管，一端與彎管接頭的另一端固定連接，以出水管的軸線看，另一端高于出水管軸線所在水平面M；進水管與彎管接頭連通；進水管和彎管接頭能作為整體繞出水管的軸線轉動；還包括用于便于進水管和彎管接頭組成的整體轉動的活動組件；還包括用于驅動進水管和彎管接頭作為整體轉動的驅動組件。本排水管能調整稻田中的最大水位。
