本技術涉及相機支架設備領域，尤其涉及一種具有高度和水平調節功能的多相機支架。

背景技術：

1、相機支架是相機拍攝中常用的輔助設備，它能夠幫助穩定相機，減少因手抖或其他外力造成的圖像模糊。隨著技術的發展，相機支架的設計越來越多樣化，以適應不同的拍攝需求和環境條件。

技術實現思路

1、為解決現有技術中存在的一些問題，本實用新型提供一種具有高度和水平調節功能的多相機支架，該實用新型可根據不同要求，調整相機位置，具有高度的靈活性和適應性，提高了工作效率；安全穩定的結構，減少了相機在使用過程中因震動或不穩定導致的圖像模糊，提高了拍攝的清晰度。

2、為達到上述目的，本實用新型提供一種具有高度和水平調節功能的多相機支架，包括支架本體，所述支架本體包括連接調節裝置，該連接調節裝置的下端安裝有基座，所述連接調節裝置的上端設置有立柱；所述支架本體上還設置有相機安裝平臺，該相機安裝平臺上配合設置有連接固定組件，并通過連接固定組件安裝在立柱上。

3、本實用新型工作時，首先將對應規格型號的相機安裝在相機安裝座上，相機安裝座與相機安裝支架連接安裝；相機安裝支架卡裝入鋼板條上設置的滑槽內，在滑槽內進行水平移動，并通過相機安裝支架上的相機滑動開關進行卡緊固定；相機外側配合設置的相機數據系統用于處理、存儲和傳輸圖像數據，實現相機的智能化；鋼板條通過連接固定組件安裝在立柱上，松開連接固定組件，相機安裝平臺進行高度調節，同時相機安裝平臺可進行單獨拆卸更換；密封滑動裝置在連接滑桿上進行滑動，帶動立柱進行前后移動，并通過密封滑動裝置外側設置的固定機構進行鎖緊固定；相機位置的調整，具有高度的靈活性和適應性，提高了工作效率。

4、本實用新型的有益效果是：一種具有高度和水平調節功能的多相機支架，該實用新型可根據不同要求，調整相機位置，具有高度的靈活性和適應性，提高了工作效率；安全穩定的結構，減少了相機在使用過程中因震動或不穩定導致的圖像模糊，提高了拍攝的清晰度。

5、作為本實用新型的進一步改進，為保證安裝的相機安裝平臺更好地配合工作；所述相機安裝平臺包括鋼板條及相機安裝支架；所述鋼板條上設置有滑槽，所述相機安裝支架卡裝入該滑槽內；所述相機安裝支架上設置有相機滑動開關及相機安裝座，該相機安裝座上設置有對應規格型號的相機；所述相機外側還配合設置有相機數據系統。

6、作為本實用新型的進一步改進，為保證連接調節裝置有效地進行調節；所述連接調節裝置包括固定板，該固定板的兩端安裝有擋板；所述擋板之間設置有連接滑桿，該連接滑桿設置有若干根；所述連接滑桿上設置有密封滑動裝置，該密封滑動裝置外側還配合設置有固定機構。

7、作為本實用新型的進一步改進，為提高支架的整體穩定性；所述連接固定組件包括固定橫桿、連接橫桿及立柱固定塊；所述固定橫桿與連接橫桿之間設置有橫桿固定塊及連接豎桿，該連接豎桿上配合設置有鎖緊機構；所述橫桿固定塊上貫穿立柱固定塊與鋼板條設置有連接軸，該橫桿固定塊上配合設置有螺釘；所述立柱固定塊上還設置有螺母。

8、作為本實用新型的進一步改進，為保證相機安裝支架更好地進行水平滑動調節；所述相機安裝支架在滑槽內進行滑動，并通過相機滑動開關進行卡緊固定。

9、作為本實用新型的進一步改進，為保證支架更好地進行前后滑動調節；所述密封滑動裝置在連接滑桿上進行滑動，并通過密封滑動裝置外側設置的固定機構進行鎖緊固定。

10、作為本實用新型的進一步改進，為保證相機安裝支架更好地進行高度調節；所述相機安裝平臺通過連接固定組件安裝在立柱上，并通過連接固定組件的鎖緊與松開，相機安裝平臺進行高度調節。

技術特征：

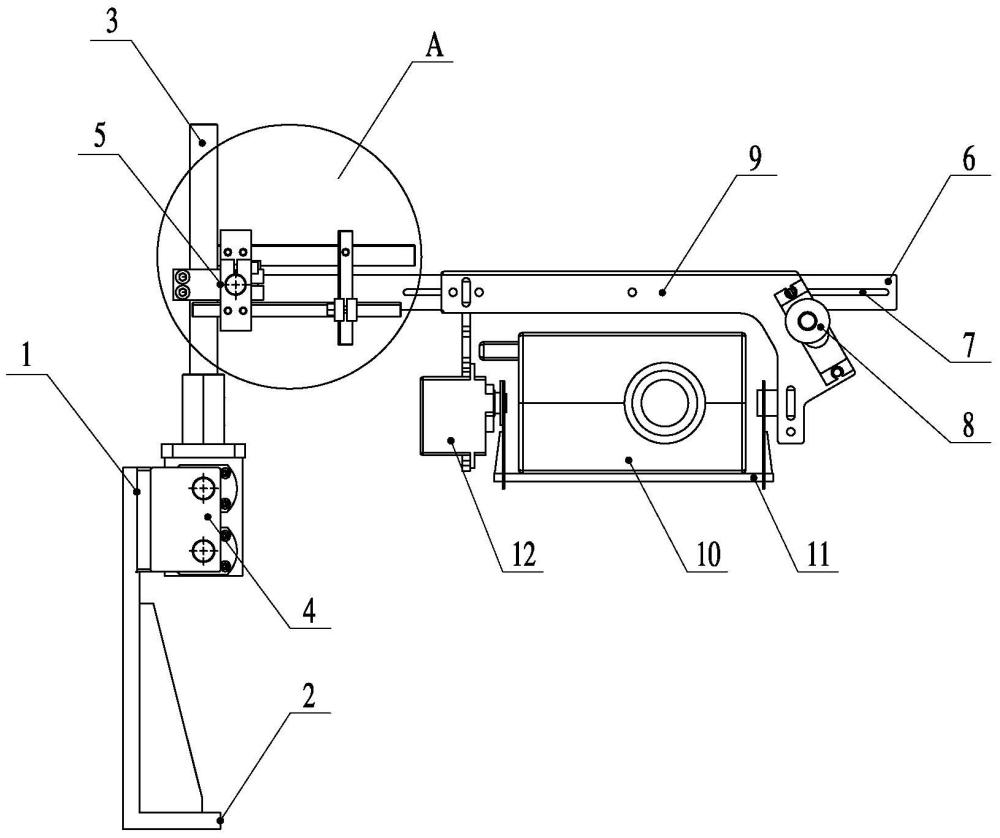

1.一種具有高度和水平調節功能的多相機支架，包括支架本體（1），其特征在于：所述支架本體（1）包括連接調節裝置（4），該連接調節裝置（4）的下端安裝有基座（2），所述連接調節裝置（4）的上端設置有立柱（3）；所述支架本體（1）上還設置有相機安裝平臺，該相機安裝平臺上配合設置有連接固定組件（5），并通過連接固定組件（5）安裝在立柱（3）上；所述相機安裝平臺包括鋼板條（6）及相機安裝支架（9）；所述鋼板條（6）上設置有滑槽（7），所述相機安裝支架（9）卡裝入該滑槽（7）內；所述相機安裝支架（9）上設置有相機滑動開關（8）及相機安裝座（11），該相機安裝座（11）上設置有對應規格型號的相機（10）；所述相機（10）外側還配合設置有相機數據系統（12）。

2.根據權利要求1所述的一種具有高度和水平調節功能的多相機支架，其特征在于：所述連接調節裝置（4）包括固定板（401），該固定板（401）的兩端安裝有擋板（405）；所述擋板（405）之間設置有連接滑桿（402），該連接滑桿（402）設置有若干根；所述連接滑桿（402）上設置有密封滑動裝置（403），該密封滑動裝置（403）外側還配合設置有固定機構（404）。

3.根據權利要求1所述的一種具有高度和水平調節功能的多相機支架，其特征在于：所述連接固定組件（5）包括固定橫桿（505）、連接橫桿（508）及立柱固定塊（509）；所述固定橫桿（505）與連接橫桿（508）之間設置有橫桿固定塊（504）及連接豎桿（507），該連接豎桿（507）上配合設置有鎖緊機構（506）；所述橫桿固定塊（504）上貫穿立柱固定塊（509）及鋼板條（6）設置有連接軸（502），該橫桿固定塊（504）上配合設置有螺釘（503）；所述立柱固定塊（509）上還設置有螺母（501）。

4.根據權利要求1所述的一種具有高度和水平調節功能的多相機支架，其特征在于：所述相機安裝支架（9）在滑槽（7）內進行滑動，并通過相機滑動開關（8）進行卡緊固定。

5.根據權利要求2所述的一種具有高度和水平調節功能的多相機支架，其特征在于：所述密封滑動裝置（403）在連接滑桿（402）上進行滑動，并通過密封滑動裝置（403）外側設置的固定機構（404）進行鎖緊固定。

6.根據權利要求1所述的一種具有高度和水平調節功能的多相機支架，其特征在于：所述相機安裝平臺通過連接固定組件（5）安裝在立柱（3）上，并通過連接固定組件（5）的鎖緊與松開，相機安裝平臺進行高度調節。

技術總結
本技術涉及相機支架設備領域的一種具有高度和水平調節功能的多相機支架，包括支架本體，所述支架本體包括連接調節裝置，該連接調節裝置的下端安裝有基座，所述連接調節裝置的上端設置有立柱；所述支架本體上還設置有相機安裝平臺，該相機安裝平臺上配合設置有連接固定組件，并通過連接固定組件安裝在立柱上；該技術可根據不同要求，調整相機位置，具有高度的靈活性和適應性，提高了工作效率；安全穩定的結構，減少了相機在使用過程中因震動或不穩定導致的圖像模糊，提高了拍攝的清晰度。

技術研發人員：徐志鋒,王路,張國峰
受保護的技術使用者：揚州市艾特威智能科技有限公司
技術研發日：20240729
技術公布日：2025/4/28
