本發明涉及一種復位機構及復位方法,具體涉及一種用于扭矩過載保護裝置的復位機構及復位方法,屬于過載保護聯軸器。
背景技術:
1、聯軸器在工業發展中扮演著不可或缺的角色,既能起到連接和傳遞動力作用,也能對機械傳動軸系起到補償以及減振降噪的效果,進而提高動力系統設備的可靠性與使用壽命。隨著目前現代化工業發展中電力推進動力系統的高速發展,勢必面臨著電動機使用頻率大大增加,然而電動機在運行過程中難免會發生故障引起瞬時扭矩激增,遠遠超過設計的極限扭矩,這會對傳動系統造成極其嚴重的危害。
2、為此,目前常見的解決辦法是通過設計過載保護裝置,例如公開號為cn117722448a和wo2016000272a1的專利均提出一種剪切銷結構,當傳動系統傳遞扭矩超過剪切銷設計扭矩時,剪切銷自動剪斷來中斷動力的傳輸,但上述兩方案的缺點是過載保護的扭矩精度低且更換剪切銷的復位時間長。又如公開號為cn109595268a的專利公開了一種大扭矩多摩擦超扭保護結構,其技術方案通過利用多層對偶摩擦片之間的相互摩擦力傳遞扭矩,超扭后摩擦片間相互打滑實現主動端與從動端的動力中斷,優點是超扭后的復位不需要額外操作可繼續工作,但其缺點是摩擦片打滑有磨損和發熱問題。
3、針對上述問題,公開號為cn203627578u的專利公開了一種頂針式扭矩過載保護裝置,該專利的技術方案利用球面與內錐面配合傳遞扭矩,通過壓縮蝶形彈簧軸向力與扭矩對錐孔塊錐面的軸向分力之間的平衡關系,實現扭矩傳遞與脫開,這種頂針式結構的優點是脫開扭矩精度高、脫開速度快且無殘余扭矩,目前應用較為廣泛,但缺點是復位時需要提供一定的軸向力將球面推動至與內錐面配合的位置;然而對人工復位方法來說,在現場操作空間小、設備運轉不可停機、油水有泄漏等復雜環境下,對操作人員的安全性、復位時效性均存在著一定的風險。
4、綜上所述,如何針對上述技術問題,提出一種復位機構及復位方法,這也就成為了目前本領域內技術人員所亟待解決的問題。
技術實現思路
1、本發明針對上述現有技術的不足,提供一種用于扭矩過載保護裝置的復位機構。
2、本發明的技術方案是:一種用于扭矩過載保護裝置的復位機構,包括輸出法蘭和輸入法蘭,輸出法蘭的端面上通過環形陣列的方式安裝有若干個頂針式扭矩過載聯軸器。
3、頂針式扭矩過載聯軸器包括球頭推力桿、碟形彈簧、錐形環、套筒、端蓋和若干個楔形滑塊。
4、套筒的一端與輸出法蘭固接,套筒的另一端安裝有端蓋。
5、球頭推力桿、碟形彈簧、楔形滑塊和錐形環均布置在套筒內,球頭推力桿在套筒內的位移量為l1。
6、球頭推力桿的球頭端與輸入法蘭上的定位凹槽相抵;碟形彈簧和錐形環依次套裝在球頭推力桿上,且碟形彈簧的兩端分別與錐形環和端蓋相抵。
7、套筒的筒底設置有第一環形錐面,楔形滑塊的兩端面分別與第一環形錐面和錐形環相抵。
8、進一步地,還包括:同軸布置的固定法蘭、滑移套筒和復位法蘭。
9、滑移套筒和復位法蘭均套設在固定法蘭上,復位法蘭與球頭推力桿固接,滑移套筒與固定法蘭之間存在氣室,且滑移套筒在固定法蘭上的最大位移量為l1。
10、固定法蘭固接在基座上,固定法蘭的端面上通過環形陣列的方式安裝有若干組導向機構。
11、導向機構包括導向螺桿、壓縮彈簧和導向套筒。
12、導向套筒與固定法蘭固接,壓縮彈簧套設在導向螺桿上,導向螺桿貫穿導向套筒后與滑移套筒連接。
13、本發明還提供了一種用于扭矩過載保護裝置的復位方法,該方法具體按以下步驟進行:
14、步驟一、首先,保證氣室內無氣壓,使滑移套筒與定位軸肩相抵;
15、步驟二、將固定法蘭固接在基座上,且保證滑移套筒與復位法蘭的間距保持為l1;
16、步驟三、首先,當輸入法蘭所輸入的扭矩超過頂針式扭矩過載聯軸器的額定扭矩時,球頭推力桿和復位法蘭沿著套筒的軸線移動l1的位移量,球頭端不再與輸入法蘭上的定位凹槽相抵,以實現切斷輸入法蘭與輸出法蘭之間的扭矩傳遞,切斷扭矩傳遞后,軸系的動力系統停機,軸系停止運轉;
17、然后,軸系上的盤車機對輸入法蘭進行盤車,與此同時,向氣室內通入壓縮空氣,使滑移套筒推動復位法蘭和球頭推力桿,以實現球頭端與定位凹槽再次相抵,當輸入法蘭帶動輸出法蘭轉動后,盤車機停止盤車;
18、最后,軸系的控制系統調整動力系統所輸入的扭矩,使輸入扭矩小于頂針式扭矩過載聯軸器的額定扭矩;
19、步驟四、氣室泄壓,滑移套筒在壓縮彈簧的彈力作用下與定位軸肩相抵,壓縮空氣排出氣室,軸系的動力系統啟動,使軸系恢復運轉。
20、本發明與現有技術相比具有以下效果:
21、1、本發明結構簡單、操作簡單,整個復位過程是全自動的,不需人員到設備現場進行操作,以降低操作人員安全風險,同時提升機械傳動系統恢復動力的時效性,為工業生產以及各種特殊行業的傳動軸系恢復動力傳遞節約時間。

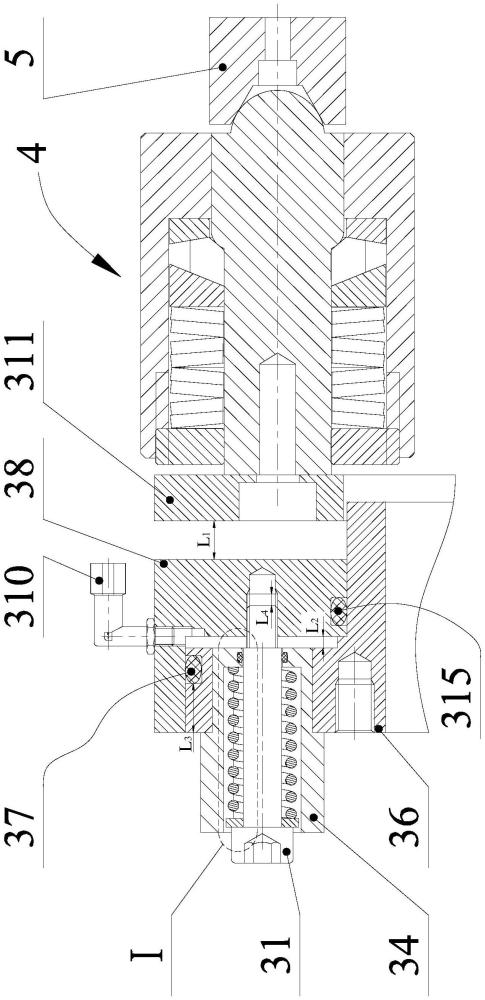

1.一種用于扭矩過載保護裝置的復位機構,包括輸出法蘭(2)和輸入法蘭(5),輸出法蘭(2)的端面上通過環形陣列的方式安裝有若干個頂針式扭矩過載聯軸器(4);
2.根據權利要求1所述的一種用于扭矩過載保護裝置的復位機構,其特征在于:所述固定法蘭(36)上一體設置有定位軸肩,且定位軸肩設置在氣室內,定位軸肩的軸向長度為l2。
3.根據權利要求2所述的一種用于扭矩過載保護裝置的復位機構,其特征在于:所述滑移套筒(38)上開有通氣螺紋孔,通氣螺紋孔與氣室連通,通氣螺紋孔上安裝有氣動接頭(310)。
4.根據權利要求1所述的一種用于扭矩過載保護裝置的復位機構,其特征在于:所述導向機構還包括墊圈(32),墊圈(32)安裝在導向螺桿(31)上,壓縮彈簧(33)的兩端分別與墊圈(32)和導向套筒(34)的筒底相抵。
5.根據權利要求3所述的一種用于扭矩過載保護裝置的復位機構,其特征在于:所述固定法蘭(36)的外圓周面上安裝有第一密封圈(37);
6.一種使用權利要求1至5中任意一項所述復位機構的用于扭矩過載保護裝置的復位方法,其特征在于:該方法具體按以下步驟進行:
