本發明涉及一種分段式海上風電樁灌漿密封圈結構，屬于海洋工程風電密封領域。

背景技術：

1、密封是工程設備的關鍵零部件之一，保障被密封介質和非密封介質的良好阻隔，由于最近幾年風電行業的快速發展，用于風機上的密封也逐步開始發展，尤其是用于導管架方面的密封發展較快。隨著要求風機朝著更大兆瓦級別的發電功率發展，導管架的要求也越來越高，為保證導管架穩固的在海洋里，海上打樁技術便應運而生，海上樁基礎一般需要通過灌漿來實現導管架和樁的連接。但是灌漿料屬于流動性能好的材料，灌漿材料凝固需要一定的時間，在凝固之前容易流動，所以一般會采用密封圈的方式進行密封，密封圈一般會在岸上或者碼頭預先安裝在導管架上。

2、由于海上風機是在施工條件相對惡劣的環境下進行，灌漿密封的密封效果影響施工周期以及施工過程中灌漿的使用量，為了節省昂貴的灌漿料和保證施工的順利開展，展開對灌漿密封圈的研究，本申請設計一種海上風電樁施工用的灌漿密封圈，解決產品在在灌漿過程中的漏漿和承載問題。

技術實現思路

1、本發明的目的是提供一種分段式海上風電樁灌漿密封圈結構，用于增強密封的支撐強度，達到橡膠密封安裝后高可靠性的效果。

2、為實現上述目的，本發明采取的技術方案是：一種分段式海上風電樁灌漿密封圈結構，其包括密封圈，所述密封圈采用分段式結構，其由多個橡膠塊相互環接構成，橡膠塊環接后的密封圈包括安裝部和密封部，所述安裝部通過鎖緊機構套裝固定在導管架樁腿上，所述密封部沿著安裝部上方向四周擴張延伸。

3、進一步的，所述橡膠塊包括上部橡膠層、增強層和下部橡膠層。

4、更進一步的，所述增強層采用高強度的簾子布。

5、更進一步的，所述簾子布包括徑向分布的簾子線和周向分布的簾子線，其中徑向分布的簾子線采用密集分布結構，周向分布的簾子線稀疏分布結構。

6、進一步的，所述增強層設置一層或至少兩層。

7、進一步的，相鄰橡膠塊之間采用硫化的形式對接在一起。

8、更進一步的，相鄰橡膠塊的對接口采用純膠形式硫化或者采用純膠加增強網的形式硫化。

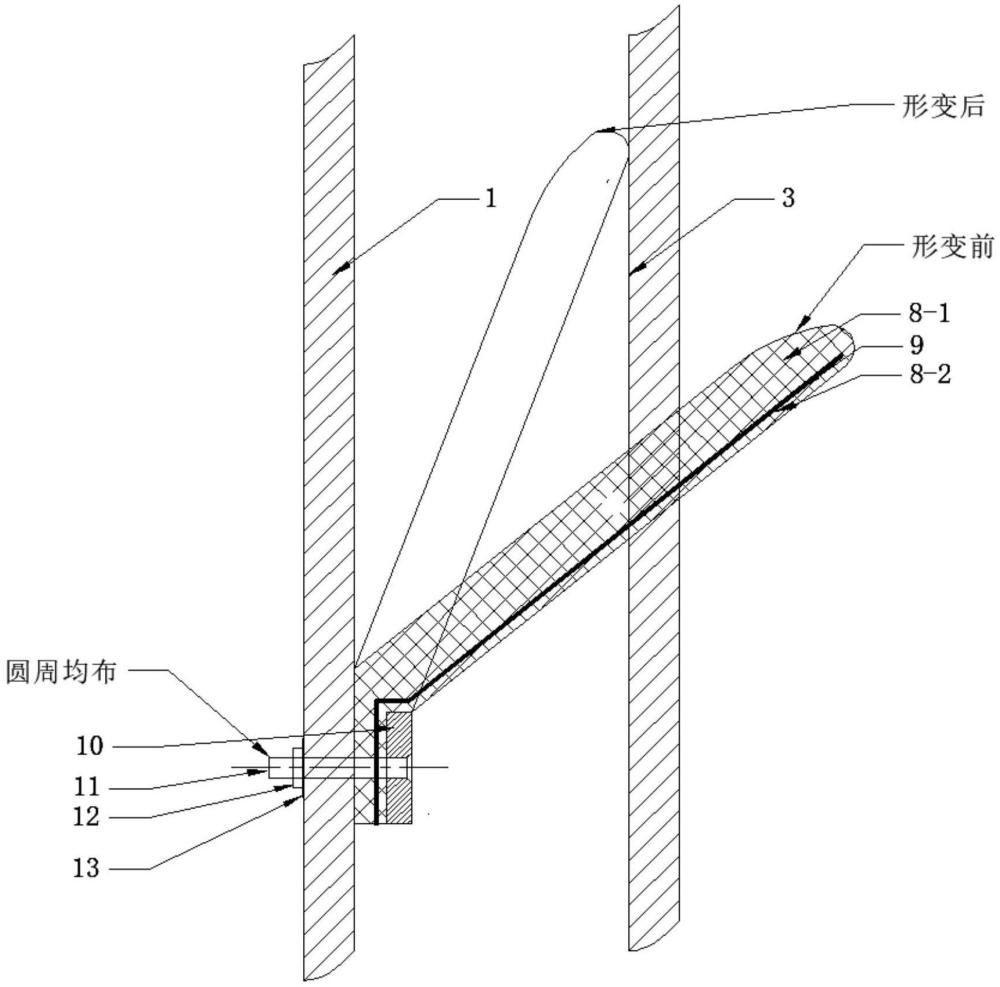

9、進一步的，所述鎖緊機構包括壓板，螺栓、螺母和墊片，所述壓板設于密封圈安裝部上，所述螺栓依次穿過壓板、密封圈安裝部和導管架樁腿，然后其端部通過螺母和墊片鎖緊。

10、本發明的有益效果如下：

11、(1)本發明的結構截面可以覆蓋多種結構形式，根據實際的產品的承載能力及要求，可通過產品使用1層或多層增強層解決產品的承載的問題。

12、(2)本發明可通過調整增強層的分布位置實現不同區域和不同程度的增強。使用多層增強層時可集中分布或者分層分布，具體根據使用要求可調整。

13、(3)本發明的增強層為分段式填充的增強層結構，加工和制作該增強層結構的成本相對較低。

14、(4)本發明的增強層為特殊結構，其中徑向方向分布的增強層分布密度大，而周向分布的增強層密度較小，由于產品外載荷來自于軸向，主要承載作用在產品的徑向方向，而產品的圓周方向增強層密度小在產品硫化過程中對產品的尺寸保持較好。

15、(5)本發明通過分段做產品，最終環接將各段產品進行熱硫化在一起，形成最終的產品進行試驗，降低企業開發產品時的成本壓力。

16、(6)本發明產品是分段硫化完成的，同一副模具可以開發截面相同但產品直徑不同的產品，實現多尺寸規格產品的開發。

17、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種分段式海上風電樁灌漿密封圈結構，其特征在于，包括密封圈，所述密封圈采用分段式結構，其由多個橡膠塊相互環接構成，橡膠塊環接后的密封圈包括安裝部和密封部，所述安裝部通過鎖緊機構套裝固定在導管架樁腿上，所述密封部沿著安裝部上方向四周擴張延伸。

2.根據權利要求1所述的一種分段式海上風電樁灌漿密封圈結構，其特征在于，所述橡膠塊包括上部橡膠層、增強層和下部橡膠層。

3.根據權利要求2所述的一種分段式海上風電樁灌漿密封圈結構，其特征在于，所述增強層采用高強度的簾子布。

4.根據權利要求3所述的一種分段式海上風電樁灌漿密封圈結構，其特征在于，所述簾子布包括徑向分布的簾子線和周向分布的簾子線，其中徑向分布的簾子線采用密集分布結構，周向分布的簾子線稀疏分布結構。

5.根據權利要求1或3所述的一種分段式海上風電樁灌漿密封圈結構，其特征在于，所述增強層設置一層或至少兩層。

6.根據權利要求1所述的一種分段式海上風電樁灌漿密封圈結構，其特征在于，相鄰橡膠塊之間采用硫化的形式對接在一起。

7.根據權利要求1或6所述的一種分段式海上風電樁灌漿密封圈結構，其特征在于，相鄰橡膠塊的對接口采用純膠形式硫化或者采用純膠加增強網的形式硫化。

8.根據權利要求1所述的一種分段式海上風電樁灌漿密封圈結構，其特征在于，所述鎖緊機構包括壓板，螺栓、螺母和墊片，所述壓板設于密封圈安裝部上，所述螺栓依次穿過壓板、密封圈安裝部和導管架樁腿，然后其端部通過螺母和墊片鎖緊。

技術總結
本發明公開了一種分段式海上風電樁灌漿密封圈結構，其包括密封圈，所述密封圈采用分段式結構，其由多個橡膠塊相互環接構成，橡膠塊環接后的密封圈包括安裝部和密封部，所述安裝部通過鎖緊機構套裝固定在導管架樁腿上，所述密封部沿著安裝部上方向四周擴張延伸；所述橡膠塊包括上部橡膠層、增強層和下部橡膠層；所述增強層采用高強度的簾子布，簾子布包括徑向密集分布的簾子線和周向稀疏分布的簾子線。本發明解決了傳統純橡膠密封的承載能力低的問題，以及可以將產品進行分成均勻大小尺寸的橡膠塊進行硫化，然后在把各分段小的橡膠塊進行熱對接硫化，最終環接成最終產品使用的尺寸，進而降低加工成本。

技術研發人員：鄒春生,王春明,王亮燕,侯家瑞,張瑞,尹士濤
受保護的技術使用者：南京利德東方橡塑科技有限公司
技術研發日：
技術公布日：2025/4/24
