本實用新型涉及食品保鮮飲用技術領域，尤其是一種新型原漿啤酒保鮮機。

背景技術：

啤酒是人們喜愛的一種飲料，尤其是在夏季，工作之余喝上一杯冰鎮啤酒能給人帶來涼爽的感覺，目前市場上銷售的啤酒一般都灌裝于瓶內或罐內，飲用前需將啤酒瓶或啤酒罐放入冰箱內一段時間才能喝上冰鎮的啤酒；另外啤酒需新鮮，啤酒瓶或啤酒罐在開啟后需在短時間內喝完，否則口感不佳，容易變質，故需保藏于密封容器內，但有些容器在稱裝啤酒到酒杯中時不方便，費時費力，尤其是密封容器，則啤酒的放出更困難。

技術實現要素：

本實用新型的目的是為了克服上述技術缺點提供一種新型原漿啤酒保鮮機。

本實用新型解決技術問題采用的技術方案為：一種新型原漿啤酒保鮮機，包括啤酒機本體，所述啤酒機本體底端設置有制冷壓縮機，內部設置有啤酒機腔，所述啤酒機腔內設置有下啤酒桶與二氧化碳瓶體，所述下啤酒桶與二氧化碳瓶體頂端設置有三角架，所述三角架上設置有上啤酒桶，所述啤酒機本體一端通過旋轉軸設置有啤酒門，所述上啤酒桶與下啤酒桶外觀設置相同。

所述啤酒機腔內設置有固定桿，所述三角架固定于啤酒機腔與固定桿上，所述啤酒機腔內設置有多個制冷管，所述啤酒機腔上對稱設置有兩個出酒孔，所述出酒孔內設置有酒頭座，所述酒頭座上設置有出酒手柄與消泡手柄。

所述上啤酒桶與下啤酒桶上均設置有桶槽，所述桶槽內均設置有兩個出酒分配器，所述兩個出酒分配器頂端均設置有出酒口，一側均設置有進氣口，所述上啤酒桶的出酒口通過出酒分管設置有出酒三通閥，所述出酒三通閥一端與下啤酒桶上的出酒分管連接，所述出酒三通閥上設置有出酒總管，所述出酒總管末端與酒頭座連接。

所述二氧化碳瓶體上設置有二氧化碳分配器，所述二氧化碳分配器頂端與一側均設置有二氧化碳總管，所述二氧化碳總管均通過二氧化碳三通管設置有二氧化碳分管，所述二氧化碳分管末端分別與上啤酒桶、下啤酒桶上的進氣口連接。

所述啤酒機本體一端設置有固定塊，所述啤酒門一端設置有固定環，內部設置有啤酒門腔；所述制冷壓縮機底端設置有腳輪，所述腳輪上設置有鎖定片。

所述出酒分管上設置有出酒控制閥，所述上啤酒桶與下啤酒桶上均設置有手提槽。

所述二氧化碳總管上設置有二氧化碳控制閥，所述二氧化碳分配器一端設置有二氧化碳檢測表。

本實用新型所具有的有益效果是：

本實用新型結構設計合理，操作靈活，制冷效果好，具備低溫保鮮，二氧化碳自動供給的功能，能生成細膩的泡沫，提高口感，滿足消費者多次飲用的需要，無需二次灌裝，達到衛生干凈標準，杜絕細菌再生，儲存成本低，易清潔，使用方便，為啤酒一次灌裝直接進入市場開辟了新的流通渠道。

附圖說明

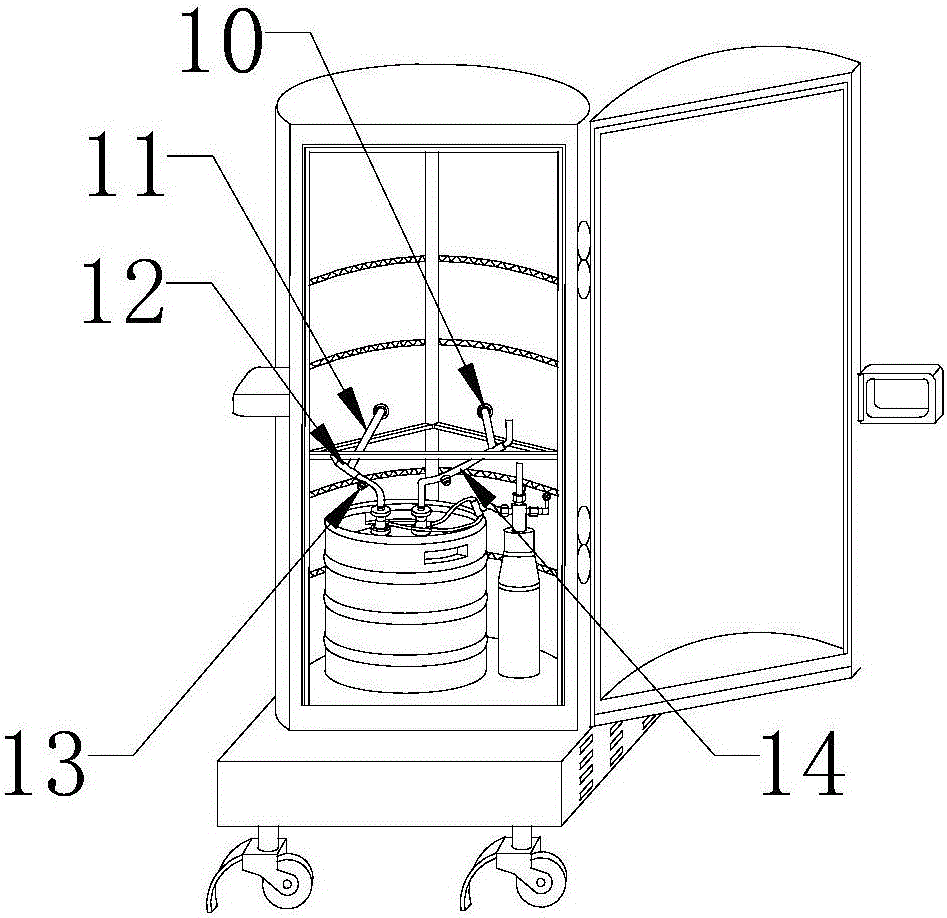

附圖1為本實用新型的結構示意圖。

附圖2為本實用新型岀酒總管的示意圖。

附圖3為本實用新型啤酒機本體的內部示意圖。

附圖4為本實用新型外觀示意圖。

附圖5為本實用新型下啤酒桶的示意圖。

附圖6為本實用新型二氧化碳瓶體的示意圖。

具體實施方式

下面結合附圖1、附圖2附圖3、附圖4、附圖5與附圖6對本實用新型做以下詳細說明。

如圖1、圖2、圖3、圖4、圖5與圖6所示，本實用新型包括啤酒機本體1，所述啤酒機本體1底端設置有制冷壓縮機5，內部設置有啤酒機腔2，所述啤酒機腔2內設置有下啤酒桶4與二氧化碳瓶體6，所述下啤酒桶4與二氧化碳瓶體6頂端設置有三角架20，所述三角架20上設置有上啤酒桶3，所述啤酒機本體1一端通過旋轉軸7設置有啤酒門8，所述上啤酒桶3與下啤酒桶4外觀設置相同；所述啤酒機腔2內設置有固定桿17，所述三角架20固定于啤酒機腔2與固定桿17上，所述啤酒機腔2內設置有多個制冷管16，所述啤酒機腔2上對稱設置有兩個出酒孔15，所述出酒孔15內設置有酒頭座10，所述酒頭座10上設置有出酒手柄22與消泡手柄23；所述上啤酒桶3與下啤酒桶4上均設置有桶槽26，所述桶槽26內均設置有兩個出酒分配器27，所述兩個出酒分配器27頂端均設置有出酒口28，一側均設置有進氣口29，所述上啤酒桶3的出酒口28通過出酒分管14設置有出酒三通閥12，所述出酒三通閥12一端與下啤酒桶4上的出酒分管14連接，所述岀酒三通閥12上設置有岀酒總管11，所述岀酒總管11末端與酒頭座10連接；所述二氧化碳瓶體6上設置有二氧化碳分配器31，所述二氧化碳分配器31頂端與一側均設置有二氧化碳總管33，所述二氧化碳總管33均通過二氧化碳三通管35設置有二氧化碳分管9，所述二氧化碳分管9末端分別與上啤酒桶3、下啤酒桶4上的進氣口29連接；所述啤酒機本體1一端設置有固定塊18，所述啤酒門8一端設置有固定環19，內部設置有啤酒門腔21；所述制冷壓縮機5底端設置有腳輪24，所述腳輪24上設置有鎖定片25；所述岀酒分管14上設置有岀酒控制閥13，所述上啤酒桶3與下啤酒桶4上均設置有手提槽30；所述二氧化碳總管33上設置有二氧化碳控制閥34，所述二氧化碳分配器31一端設置有二氧化碳檢測表32。

使用本實用新型時，將上啤酒桶3、下啤酒桶4與二氧化碳瓶體6分別放置于啤酒機腔2內，將二氧化碳分管9分別與出酒分配器27上的進氣口29連接，將岀酒分管14與出酒口28連接，并通過出酒三通閥12與出酒總管11連接；當需要啤酒從上啤酒桶3出酒時，關閉下啤酒桶4上出酒分管14上的出酒控制閥13，關閉二氧化碳分配器31一端的二氧化碳總管33上的二氧化碳控制閥34，打開上啤酒桶3上岀酒分管14的出酒控制閥13，打開二氧化碳分配器31頂端二氧化碳總管33上的二氧化碳控制閥34，此后旋轉岀酒手柄22，上啤酒桶3內的啤酒通過上啤酒桶3上的岀酒分管14、岀酒總管11流出；當啤酒從上啤酒桶3流盡后，關閉上啤酒桶3上岀酒分管14上的岀酒控制閥13，關閉二氧化碳分配器31頂端的二氧化碳總管33上的二氧化碳控制閥34，打開下啤酒桶4上岀酒分管14的岀酒控制閥13，打開二氧化碳分配器31一端二氧化碳總管33上的二氧化碳控制閥34，旋轉岀酒手柄22，下啤酒桶4內的啤酒通過下啤酒桶4上的岀酒分管14、岀酒總管11流出，使用方便，省時省力，操作靈活，制冷效果好，滿足消費者多次飲用的需要。
