本發明涉及電學領域，具體涉及一種零電荷加油機。

背景技術：

低電導率的油品在加油站加油及儲運過程中與管道、過濾器等摩擦產生的靜電不易消散，當油品帶電量積聚到一定程度時，就會引發靜電放電現象，造成火災或爆炸事故。目前所采用的消除靜電的措施都是采用外殼接地，控制輸送流速等措施，接地只能將金屬外殼上的靜電導走，油品因絕緣性靜電無法導走，且泄露需要一定的時間，不能避免瞬間放電事故的發生，控制流速也不能確保不發生靜電爆炸事故。國家標準規定在加油站從汽車罐車向地罐卸油時不準進行加油作業，這種情況嚴重影響了加油站油品銷售效率。

技術實現要素：

針對上述問題，本發明提供一種零電荷的加油機。

為解決上述問題，本發明的技術方案為：一種零電荷的加油機，包括加油機機箱、出油管道，還包括設置在加油機機箱內部、與出油管道相連的靜電消除裝置，所述的靜電消除裝置包括靜電消除管道，所述的靜電消除管道兩端設置有法蘭，所述的靜電消除管道內部設置有柱狀的放電筒，還包括固定在靜電消除管道內側壁、環繞放電筒用以固定放電筒的外固定板，所述的放電筒內部設置有柱狀的靜電消除器，還包括固定在放電筒內側壁、環繞靜電消除器用以固定靜電消除器的內固定板，所述的靜電消除器由多根相同的排列成柱狀的細桿組成，垂直細桿有纏繞細桿的放電絲。

還包括設置在靜電消除裝置靠近出油管道一端的用于檢測油品靜電電量的靜電檢測儀表，所述的靜電檢測儀表的顯示屏設置在加油機機箱表面，所述的靜電消除裝置靠近出油管道一端，油品通過靜電消除裝置就可進行加油工作。

優選的，所述的放電筒長度大于等于1米。保證了有足夠的長度用于消除靜電。

優選的，所述的放電絲之間的間距為0.1-10000微米。根據油品、流速的不同調整放電絲之間的間距以達到最優的消除靜電的效果。

所述的放電筒距離靜電消除管道壁10-20毫米。

所述的放電筒的材質為不銹鋼或鎢合金。用不銹鋼或者鎢合金可以使設備更加的耐磨，使用壽命更長。

本發明結構簡單，價格低廉。工作時，不管加油速度快慢，可始終保持在零電荷，有效地防止油品靜電爆炸事故的發生。

附圖說明

圖1為本發明結構示意圖；

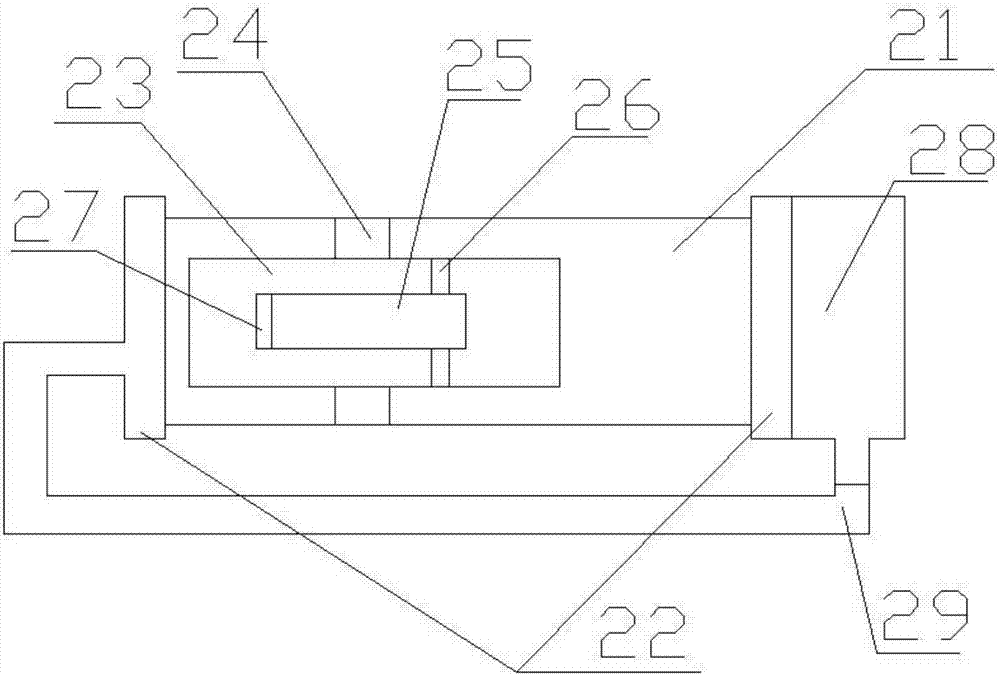

圖2為本發明靜電消除裝置結構示意圖；

圖3為本發明靜電消除器部分結構示意圖；

其中，1、加油機機箱，2、靜電消除裝置，3、出油管道，4、靜電檢測儀表，21、靜電消除管道，22、法蘭，23、放電筒，24、外固定板，25、靜電消除器，26、內固定板，27、擋板，251、細桿，252、放電絲。

具體實施方式

如圖1所示，一種零電荷的加油機，包括加油機機箱1、出油管道3，還包括設置在加油機機箱1內部的靜電消除裝置2。

如圖2所示，所述的靜電消除裝置2包括靜電消除管道21，所述的靜電消除管道21兩端設置有法蘭22，所述的靜電消除管道21內部設置有柱狀的放電筒23，還包括固定在靜電消除管道21內側壁、環繞放電筒23用以固定放電筒23的外固定板24，所述的放電筒23內部設置有柱狀的靜電消除器25，還包括固定在放電筒23內側壁、環繞靜電消除器25用以固定靜電消除器25的內固定板26，如圖3所示，所述的靜電消除器25由多根相同的排列成柱狀的細桿251組成，垂直細桿251有纏繞細桿251的放電絲252；還包括設置在靜電消除裝置2靠近出油管道3一端的用于檢測油品靜電電量的靜電檢測儀表4，所述的靜電檢測儀表4的顯示屏設置在加油機機箱1表面，所述的靜電消除裝置2靠近出油管道3

當油品通過靜電消除裝置2時，靜電即可被消除，而且工作人員可以通過靜電檢測儀表4監測油品中的電荷量，打開出油管道端3，進行加油工作。

技術特征：

技術總結
本發明涉及一種零電荷的加油機，包括加油機機箱、出油管道，還包括設置在加油機機箱內部的靜電消除裝置，所述的靜電消除裝置包括靜電消除管道，所述的靜電消除管道內部設置有柱狀的放電筒，所述的放電筒內部設置有柱狀的靜電消除器；還包括設置在靜電消除裝置一端的靜電檢測儀表。本發明結構簡單，價格低廉。工作時，不管加油速度快慢，可始終保持在零電荷，有效地防止油品靜電爆炸事故的發生。

技術研發人員：喬俊棟;徐多默;陳建友;孫建剛;喬俊洋;張建民
受保護的技術使用者：山東杜特環保科技有限公司
技術研發日：2017.05.12
技術公布日：2017.07.18
