本技術涉及一種化工加料裝置，具體說是一種糠醛硫酸計量桶。

背景技術：

1、糠醛生產工藝是玉米芯與稀酸混合后送入水解釜，通入蒸汽進行蒸煮水解反應。原料中的多縮戊糖以8%硫酸作為催化劑，經過水解成戊糖，再經過脫水環化生成糠醛，硫酸含量對糠醛收率及品質有重要影響，需對硫酸進料量進行嚴格控制，傳統的方法直接通過流量計進行流量控制，但是難以根據定量的物料進行精準匹配。

技術實現思路

1、為了解決上述問題，本實用新型的目的是提供一種糠醛硫酸計量桶。

2、為實現上述目的，本實用新型的技術方案為：一種糠醛硫酸計量桶，包括存儲罐和暫存桶體，存儲罐通過上料泵與暫存桶體頂部連通，暫存桶體頂部一側設置有與存儲罐連通的溢流管，暫存桶體的底部上方的側面設置有調節閥，暫存桶體頂部還通過平衡管與存儲罐頂部連通，存儲罐頂部設置有進料管。

3、進一步地，存儲罐和暫存桶體的一側均設置有液位計。

4、進一步地，存儲罐的底部一側設置有用于排空的排污閥。

5、進一步地，暫存桶體豎直設置，存儲罐水平設置，且存儲罐體積遠大于暫存桶體。

6、進一步地，暫存桶體的下端通過排空管與存儲罐的上端連通。

7、本實用新型在暫存桶體頂部一側設置有與存儲罐連通的溢流管，可以有效避免上料過量，暫存桶體頂部還通過平衡管與存儲罐頂部連通，保證暫存桶體與存儲罐實現壓力平衡，有效防止因為兩者壓力不平衡而導致的堵塞或者進料不均衡；另外，暫存桶體出口在底部以上的側面，硫酸中鐵銹等機械雜質沉在暫存桶體底，避免將機械雜質進入裝置，通過定量不僅可以精確控制上料量，而且可以對內部的雜質，特別是重量較大的雜質進行有效沉淀過濾，保證酸液的質量。

技術特征：

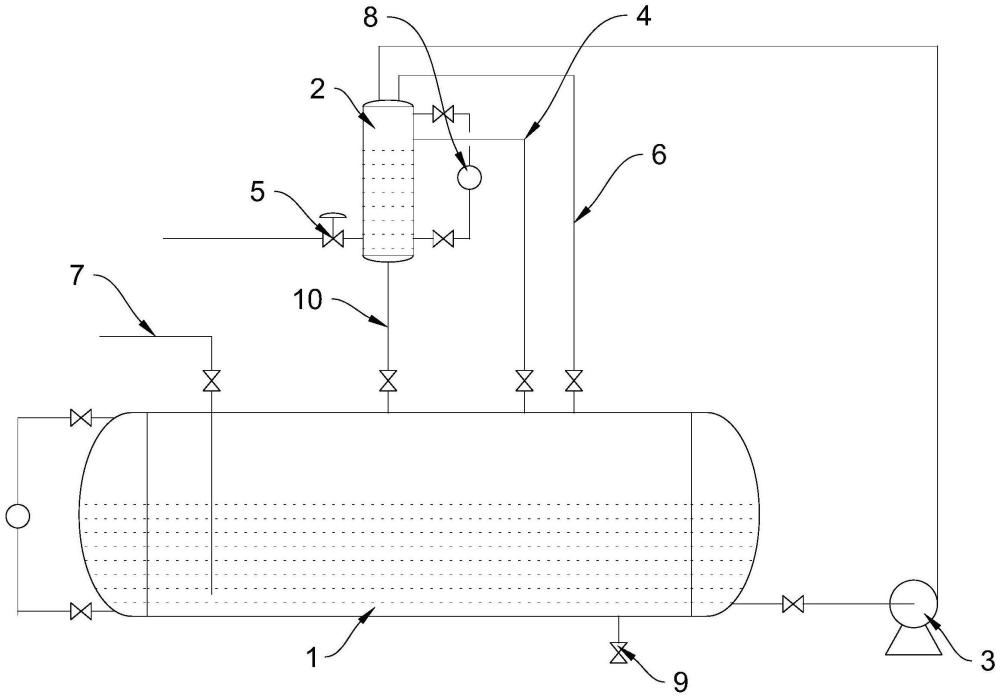

1.一種糠醛硫酸計量桶，包括存儲罐（1）和暫存桶體（2），其特征在于：存儲罐（1）通過上料泵（3）與暫存桶體（2）頂部連通，暫存桶體（2）頂部一側設置有與存儲罐（1）連通的溢流管（4），暫存桶體（2）的底部上方的側面設置有調節閥（5），暫存桶體（2）頂部還通過平衡管（6）與存儲罐（1）頂部連通，存儲罐（1）頂部設置有進料管（7）。

2.如權利要求1所述的一種糠醛硫酸計量桶，其特征在于：存儲罐（1）和暫存桶體（2）的一側均設置有液位計（8）。

3.如權利要求1所述的一種糠醛硫酸計量桶，其特征在于：存儲罐（1）的底部一側設置有用于排空的排污閥（9）。

4.如權利要求1所述的一種糠醛硫酸計量桶，其特征在于：暫存桶體（2）豎直設置，存儲罐（1）水平設置，且存儲罐（1）體積遠大于暫存桶體（2）。

5.如權利要求1所述的一種糠醛硫酸計量桶，其特征在于：暫存桶體（2）的下端通過排空管（10）與存儲罐（1）的上端連通。

技術總結
一種糠醛硫酸計量桶，包括存儲罐和暫存桶體，存儲罐通過上料泵與暫存桶體頂部連通，暫存桶體頂部一側設置有與存儲罐連通的溢流管，暫存桶體的底部上方的側面設置有調節閥，暫存桶體頂部還通過平衡管與存儲罐頂部連通，存儲罐頂部設置有進料管。本技術在暫存桶體頂部一側設置有與存儲罐連通的溢流管，可以有效避免上料過量，暫存桶體頂部還通過平衡管與存儲罐頂部連通，保證暫存桶體與存儲罐實現壓力平衡，有效防止因為兩者壓力不平衡而導致的堵塞或者進料不均衡；另外，暫存桶體出口在底部以上的側面，硫酸中鐵銹等機械雜質沉在暫存桶體底，保證酸液的質量。

技術研發人員：宋偉,羅稀,劉松平,張忠國,宋海濤
受保護的技術使用者：諸城泰盛化工股份有限公司
技術研發日：20240514
技術公布日：2025/3/20
