本發明涉及瓦斯管控，尤其涉及發電廠瓦斯濃度調節控制系統。

背景技術：

1、目前的發電廠多是利用瓦斯發電機組將煤礦井下瓦斯的燃燒內能轉換為電能。通常，發電廠的瓦斯來源有高濃度瓦斯，也有低濃度瓦斯。為了滿足發電需求，通常需要將高濃度瓦斯與低濃度瓦斯進行混合，進而實現對進入發電機內燃發動機的瓦斯濃度的控制。

2、但是，在現有技術中，無法對混合器進氣端電磁閥門的調控進行安全監管，不利于進氣端電磁閥門的精準開合，且無法對混合器內部瓦斯穩定性進行監管，進而不利于穩定發電，以及無法對低濃度瓦斯和高濃度瓦斯的進氣情況進行監管，進而無法對低濃度瓦斯和高濃度瓦斯進行點對點合理調控，不利于精準混合以獲得適合燃燒發電的瓦斯濃度。

3、針對上述的技術缺陷，現提出一種解決方案。

技術實現思路

1、本發明的目的在于提供發電廠瓦斯濃度調節控制系統，去解決上述提出的技術缺陷。本發明的目的可以通過以下技術方案實現：

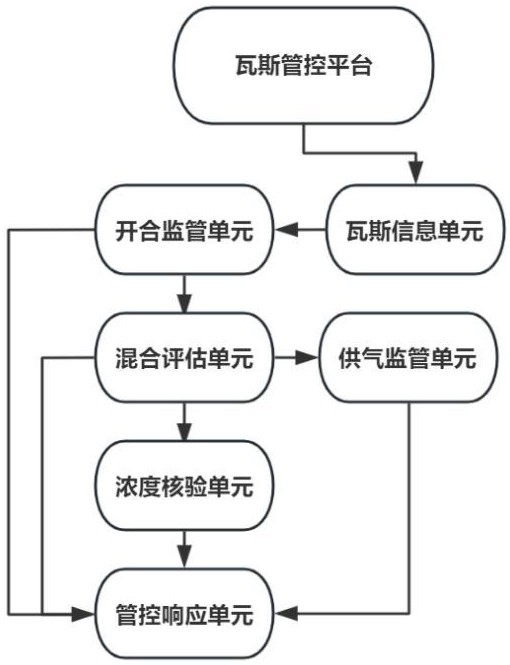

2、發電廠瓦斯濃度調節控制系統，包括瓦斯管控平臺、瓦斯信息單元、開合監管單元、混合評估單元、供氣監管單元、濃度核驗單元以及管控響應單元；

3、所述瓦斯信息單元用于采集混合器進氣端電磁閥門的調控數據，調控數據包括歷史調節總次數和實際開度值，并將調控數據發送至開合監管單元；

4、開合監管單元用于在接收到調控數據后，立即對調控數據進行開合干擾監管評估分析，并對得到的調節偏差值進行比對分析，得到精準信號和偏差信號；

5、所述混合評估單元用于采集混合器內部的瓦斯特征數據，瓦斯特征數據包括瓦斯濃度特征曲線和瓦斯流量特征曲線，對瓦斯特征數據進行瓦斯穩定性安全評估分析，并對得到的氣態風險評估系數進行判別分析，得到正常信號和風險信號；

6、所述供氣監管單元用于響應風險信號進行供氣風險監管評估操作，對得到的供氣風險評估率q進行判別分析，得到合格信號和不合格信號；

7、所述濃度核驗單元用于采集瓦斯參數信息，瓦斯參數信息包括低信息參數和高信息參數，對瓦斯參數信息進行瓦斯調整安全監管，并將得到的非標準信號和無效信號發送至管控響應單元。

8、優選的，所述開合監管單元的開合干擾監管評估分析過程如下：

9、s1：設置監測周期，并將其設定為時間閾值，獲取到時間閾值內混合器進氣端電磁閥門的歷史調節總次數，獲取到歷史各個調節次數所對應的調節時長和實際開度值，調節時長表示混合器進氣端電磁閥門開始調節時刻到結束調節時刻之間的時長，基于調節時長和實際開度值獲取到歷史各個調節次數的單位時間開合度；

10、s2：將單位時間開合度與其內部錄入存儲的預設單位時間開合度閾值進行比對分析，將單位時間開合度等于預設單位時間開合度閾值所對應調節次數設定為穩定調節次數，將穩定調節次數所對應的個數與歷史調節總次數之間的比值設定為調節偏差值；

11、s3：將調節偏差值與其內部錄入存儲的預設調節偏差值閾值進行比對分析：

12、若調節偏差值等于預設調節偏差值閾值，則生成精準信號；

13、若調節偏差值不等于預設調節偏差值閾值，則生成偏差信號。

14、優選的，所述混合評估單元的瓦斯穩定性安全評估分析過程如下：

15、將時間閾值劃分為i個子時間段，i為大于零的自然數，獲取到各個子時間段內混合器內部的瓦斯濃度特征曲線和瓦斯流量特征曲線，從瓦斯濃度特征曲線和瓦斯流量特征曲線中分別獲取到最大波峰值和最小波谷值，并將最大波峰值和最小波谷值之間的差值分別設定為濃度跨度值和流量跨度值，將濃度跨度值和流量跨度值分別與其內部錄入存儲的預設濃度跨度值范圍和預設流量跨度值范圍進行比對分析：

16、若濃度跨度值屬于預設濃度跨度值范圍，且流量跨度值屬于預設流量跨度值范圍，則判定對應子時間段為穩態時段；

17、若濃度跨度值不屬于預設濃度跨度值范圍，或流量跨度值不屬于預設流量跨度值范圍，則判定對應子時間段為波動時段。

18、優選的，獲取到時間閾值內所述波動時段所對應個數與所述穩態時段所對應個數之間的差值，并將波動時段所對應個數與穩態時段所對應個數之間的差值設定為氣態風險評估系數，將氣態風險評估系數與其內部錄入存儲的預設氣態風險評估系數閾值進行比對分析：

19、若氣態風險評估系數與預設氣態風險評估系數閾值之間的比值小于1，則生成正常信號；

20、若氣態風險評估系數與預設氣態風險評估系數閾值之間的比值大于等于1，則生成風險信號。

21、優選的，所述供氣監管單元的供氣風險監管評估操作過程如下：

22、t1：獲取到穩態時段內前端供氣設備的實際穩態氣體壓力值曲線，同時獲取到波動時段內前端供氣設備的實際瓦斯氣體壓力值曲線，將實際穩態氣體壓力值曲線與實際瓦斯氣體壓力值曲線繪制在同一個坐標系中，在x軸上標記m個采集時刻，m為大于零的自然數，獲取到各個采集時刻所對應的實際穩態氣體壓力值和實際瓦斯氣體壓力值，并將實際穩態氣體壓力值和實際瓦斯氣體壓力值之間的差值設定為偏差評估值；

23、t2：將偏差評估值與其存儲的預設偏差評估值閾值進行比對分析，將偏差評估值大于預設偏差評估值閾值所對應的采集時刻設定為異常時刻，獲取到異常時刻所對應的個數，并將其設定為異常時刻值n，并將m和n代入公式得到供氣風險評估率q，并將供氣風險評估率q與其內部錄入存儲的預設供氣風險評估率閾值進行比對分析：

24、若供氣風險評估率q與預設供氣風險評估率閾值之間的比值小于1，則生成合格信號；

25、若供氣風險評估率q與預設供氣風險評估率閾值之間的比值大于等于1，則生成不合格信號。

26、優選的，所述濃度核驗單元的瓦斯調整安全監管過程如下：

27、獲取到時間閾值內進入混合器的低濃度瓦斯的低信息參數，并依據低信息參數計算得到實際低瓦評估系數r，將實際低瓦評估系數r與其內部錄入存儲的預設實際低瓦評估系數范圍進行比對分析：

28、若實際低瓦評估系數r屬于預設實際低瓦評估系數范圍，則不生成任何信號；

29、若實際低瓦評估系數r不屬于預設實際低瓦評估系數范圍，則生成非標準信號；

30、獲取到時間閾值內進入混合器的高濃度瓦斯的高信息參數，并依據高信息參數計算得到實際高瓦評估系數g，將實際高瓦評估系數g與其內部錄入存儲的預設實際高瓦評估系數范圍進行比對分析：

31、若實際高瓦評估系數g屬于預設實際高瓦評估系數范圍，則不生成任何信號；

32、若實際高瓦評估系數g不屬于預設實際高瓦評估系數范圍，則生成無效信號。

33、優選的，所述實際低瓦評估系數r的計算分析過程如下：

34、低信息參數包括實際進氣壓力值、實際進氣濃度值以及實際進氣流量值，將實際進氣壓力值、實際進氣濃度值以及實際進氣流量值分別標號為sy、sn以及sl，將實際進氣壓力值sy、實際進氣濃度值sn以及實際進氣流量值sl代入公式得到實際低瓦評估系數，其中，a1為預設誤差因子系數，a1大于零，r為實際低瓦評估系數；

35、實際高瓦評估系數g的計算分析過程如下：高信息參數包括實際高瓦壓力值、實際高瓦濃度值以及實際高瓦流量值，將實際高瓦壓力值、實際高瓦濃度值以及實際高瓦流量值分別標號為gy、gn以及gl，將實際高瓦壓力值gy、實際高瓦濃度值gn以及實際高瓦流量值gl代入公式得到實際高瓦評估系數，其中，a2為預設修正因子系數，a2大于零，g為實際高瓦評估系數。

36、本發明的有益效果如下：

37、本發明通過對混合器進氣端電磁閥門的調控數據進行開合干擾監管評估分析，以了解混合器進氣端電磁閥門的開合精度是否合格，以保證混合器進氣端電磁閥門的開合精度，降低混合器進氣端電磁閥門開合對瓦斯濃度的影響，而在進氣端電磁閥門開合精準的前提下，進一步對混合器內的瓦斯特征數據進行瓦斯穩定性安全評估分析，以了解混合器內瓦斯穩定性情況，以便提醒運管人員對瓦斯進行管理，以保證瓦斯發電穩定性。

38、本發明通過信息的方式從前端供氣角度進行供氣風險監管評估操作，以便從側面的角度分析混合器瓦斯濃度穩定異常是否因前端供氣設備供氣性能異常導致的，以便根據反饋信息進行合理的管理，進而降低前端供氣設備對混合器內瓦斯濃度穩定性的影響，同時深入式的進行瓦斯調整安全監管，以便根據直觀的文字反饋情況對低濃度瓦斯和高濃度瓦斯進行合理的監管調整，以獲得適合燃燒發電的瓦斯濃度，同時提高低濃度瓦斯和高濃度瓦斯的調控效率，以及降低高濃度瓦斯和低濃度瓦斯進氣偏差導致混合器內瓦斯穩定異常。
