本發明屬于柔性傳感器及軟體機器人技術領域，涉及一種用于大變形和觸覺壓力測量的介電柔性傳感器。

背景技術：

柔性電子技術領域是目前研究發展的一個熱門，它主要用于可穿戴技術和消費類電子技術領域，比如可彎曲屏幕、柔性電子觸覺屏幕、人體訓練及康復姿態測量用途、虛擬現實(VR)的感知觸覺系統。其中柔性傳感技術用來感知外界拉力壓力，實現柔性測量。這種測量不同于傳統的測量結構，它們一般都使用金屬材料作為感知元件，產生的應變較小，很難與人友好的交互，比如與人接觸使用時容易造成不適。而柔性傳感器的材料為硅橡膠材料，柔軟輕便，它的彈性模量與人體皮膚的彈性模量在一個數量級上，能夠很好的抵抗外界產生的壓力，作為感知元件具有很大的優勢。這種傳感器的尺寸可以做的非常小，精度可以做的非常高，因此很適合消費類電子產品的一些需求。

軟體機器人領域作為未來機器人發展的一個方向，它通過改變功能材料自其特性實現運動變形，比如氣動、介電彈性體驅動器、離子型驅動器等，這些功能材料產生無限連續自由度變形，用傳統的測量方法很難測量這些微力和大變形，而介電彈性體傳感器卻可以很好地測量微力和大位移變形，為軟體機器人的發展提供了技術支持。

對于大型復雜結構件來說，各個部件的在工作時的形變對其本身的工作精度影響十分明顯，但是很多情況下這些形變的大小難以用激光測量儀等設備測得。這種傳感器可以很好地解決這一問題，而且本身彈性模量相較于結構件可以完全忽略不計，因此能夠用在輔助結構特殊位置的形變測量上。

技術實現要素：

本發明的目的在于克服上述現有技術的缺點，提供一種用于大變形和觸覺壓力測量的介電柔性傳感器，可以用于復雜結構的形變測量，對于難以放置傳統傳感器的結構，可使用這種柔性傳感器進行復雜結構位移的測量。本發明可以測量各種形狀的結構發生的形變。

為達到上述目的，本發明采用以下技術方案予以實現：

一種用于大變形和觸覺壓力測量的介電柔性傳感器，包括電介質層，以及分別貼于電介質層上表面和下面表的電極層；電極層的端部連接引線，引線采用真穿孔方式將正負電極兩端用金屬細針穿透。

其進一步的改進在于：

所述電介質層的厚度為50um～500um，采用彈性模量在0.1MPa～2Mpa的硅橡膠制成。

所述電極層的厚度為5um～100um，采用經過研磨過的碳粉電極或者碳粉與硅橡膠混合制成的柔性電極。

一種用于大變形和觸覺壓力測量的介電柔性傳感器，包括叉指電極，叉指電極的每一組正極叉指和負極叉指之間均設置有電介質層；叉指電極上連接引線，引線采用穿孔方式將正負電極用金屬細針穿透。

其進一步的改進在于：

所述電介質層的厚度為50um～500um，采用彈性模量在0.1MPa～2Mpa的硅橡膠制成。

所述叉指電極的每根叉指的厚度為5um～100um，采用經過研磨過的碳粉電極或者碳粉與硅橡膠混合制成的柔性電極。

一種用于大變形和觸覺壓力測量的介電柔性傳感器，包括至少一層電介質層，以及依次陣列交叉布置于電介質層表面的若干正電極條和負電極條；正電極條和負電極條的端部連接引線，引線采用真穿孔方式將正負電極兩端用金屬細針穿透。

其進一步的改進在于：

所述電介質層的厚度為50um～500um，采用彈性模量在0.1MPa～2Mpa的硅橡膠制成。

所述正電極條和負電極條的厚度均為5um～100um，采用經過研磨過的碳粉電極或者碳粉與硅橡膠混合制成的柔性電極。

與現有技術相比，本發明具有以下有益效果：

本發明單層結構包括中間層絕緣的硅橡膠材料作為電介質層，以及上下兩層導電的碳粉電極材料作為電極層，構成一個電容回路，在拉伸或者壓縮后，電介質的厚度變小，根據電容公式C＝ε₀εS/d，整個傳感器的電容變大，因此可以根據電容的變化量求出位移的變化量，再根據材料的應力應變曲線，求出相應的拉伸力或者壓力。單層結構制成長條狀可以用來測量拉力或者拉伸位移。

壓力傳感器若做成單層，其產生的電容變化量較小，因此一般將其做成多層并聯結構，用微小的力就可產生較大的電容變化，提升力電容的靈敏度；

本發明也可以用來測量分布式壓力，將上下兩層電極依次陣列交叉布置，形成陣列式壓力傳感器，這種結構節省了空間，可以將傳感器的尺寸做的很小，傳感器的分布密度做的更高，可做成單層或者多層結構，需要較高的制造工藝，當傳感器表面感知到壓力后，接觸處的電容增大，在電壓不變的情況下，電荷量增加，因此可通過測量流經上下兩層電極的電荷量確定壓力的位置和大小，這種柔性可彎曲變形的傳感器結構在測量空間壓力分布和人體可穿戴設備方面具有很好的應用前景。

進一步的，本發明的形狀和大小可根據需要設計成不同的結構，單層拉伸傳感器的長寬比不同適用于不同的測量場合；多層堆疊的傳感器的層數可按需要設計，電極的形狀可以設計成方形、圓形以及其他形狀；陣列式傳感器也可以設計成多層，提高電容的靈敏度。

進一步的，本發明的電極引線方式采用針穿孔方式，將傳感器的正負電極兩端用金屬細針穿透，這樣就將柔性電極與金屬電極連接，減少接觸的不穩定性與接觸電阻。

進一步的，本發明電極采用碳粉，碳粉對電極的導電性具有重要影響，電極的導電性越高，電容充放電的速度越快；電極材料能與電介質材料牢固的粘在一起，在拉伸時電極不會產生破裂。

【附圖說明】

圖1為大變形拉伸傳感器拉伸前后示意圖；

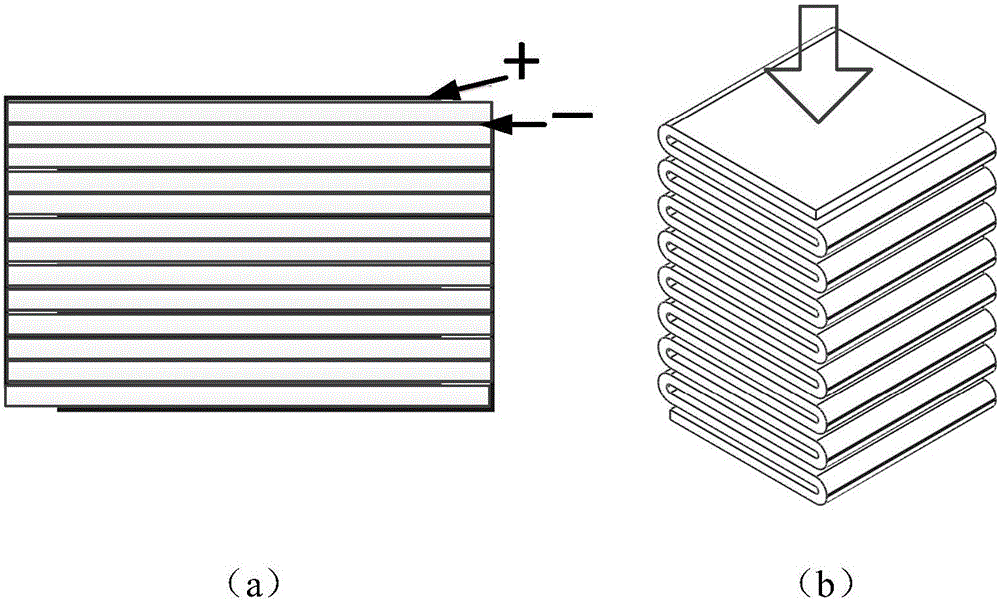

圖2為柔性壓力傳感器受到壓力后的變形示意圖；其中為截面圖，(b)為立體圖；

圖3為分布式壓力觸覺傳感器受到壓力后的電荷流動示意圖。

其中：1-電介質層；2-電極層；3-叉指電極；4-正電極條；5-負電極條。

【具體實施方式】

下面結合附圖對本發明做進一步詳細描述：

參見圖1，本發明可以做成單層結構，其結構包括電介質層1，以及分別貼于電介質層上表面和下面表的電極層2；電極層2的端部連接引線，引線采用真穿孔方式將正負電極兩端用金屬細針穿透。

如圖2所示，本發明能夠利用叉指電極制作成精度更高的多層結構，其結構包括叉指電極3，叉指電極3的每一組正極叉指和負極叉指之間均設置有電介質層1；叉指電極3上連接引線，引線采用真穿孔方式將正負電極用金屬細針穿透。

如圖3所示，本發明還能夠做成正負電極交叉設置的結構，并且可以設置為單層結構也可以設置為多層結構，具體包括至少一層電介質層1，以及依次陣列交叉布置于電介質層1表面的若干正電極條4和負電極條5；正電極條4和負電極條5的端部連接引線，引線采用真穿孔方式將正負電極兩端用金屬細針穿透。

本發明電介質層1厚度可以改變，一般為50um～500um左右，厚度越薄電容的靈敏度越高，電介質材料一般為硅橡膠彈性體材料，材料具有超彈性不具有粘彈性，材料的彈性模量大概在0.1MPa～2MPa，抗剪性能好。柔性電極厚度較薄，一般5um～100um左右，厚度越薄電容的靈敏度越高；電極材料一般采用經過研磨過的碳粉電極或者碳粉與硅橡膠混合形成的電極，碳粉對電極的導電性具有重要影響，電極的導電性越高，電容充放電的速度越快；電極材料能與電介質材料牢固的粘在一起，在拉伸時電極不會產生破裂。

本發明設計了三類柔性傳感器的結構形式：柔性大變形拉伸傳感器、柔性壓力傳感器、分布式壓力觸覺傳感器。

柔性大變形拉伸傳感器除了可以測量大變形位移，還可以將測量的位移量轉化為彎曲量用來測量角度的變化，比如將柔性傳感器貼于肘關節處，肘關節彎曲時皮膚會發生伸長，引起傳感器電容的變化，因此可將測得的位移量轉化為肘關節彎曲的角度，用來測量姿態變形，可用于動作訓練或者康復效果評價。柔性大變形拉伸傳感器在測量伸長變形時對伸長變形的要求不是嚴格的，并非只能測量直線變形，帶有微量扭曲或者彎曲的變形也可以測量，對測量的適應性很廣；大變形傳感器在測量時分為兩種方式，一種與被測物體貼在一起，這種測量一般假設傳感器的寬度不變，只發生厚度變形；另一種只在兩端與被測物體粘在一體，中間不相連，這種方式在測量時寬度和厚度都會發生變形，在使用前需要進行標定。

柔性壓力傳感器可用于微小的壓力測量，它是由單層柔性傳感器結構疊加而成，正負柔性電極隔層相連，形成一個并聯的電容回路，層數越多柔性傳感器的靈敏度越高，可測量的微力分辨力越高。柔性壓力傳感器的電極根據制造工藝的不同可做成其他形狀，比如圓形適用于旋涂制造，方形及其他形狀適用于噴涂制造。柔性傳感器的電介質介電常數對于電容的靈敏度具有重要影響，可通過在硅橡膠材料中摻雜少量的導電離子或其他的顆粒物提高介電常數，從而提高傳感器的靈敏度。

分布式壓力觸覺傳感器的條狀電極寬度可以改變，整個傳感器可以設計成多層提高靈敏度，分布式壓力觸覺傳感器的測量方法不同于上述其他兩種傳感器，它在保持電壓不變的情況下，測量每個通道電極處電荷量的變化來定位壓力發生的位置，根據電荷量的變化幅度求出施加壓力的大小。柔性電極與金屬電極的連接可通過針串孔方式，這樣可減小制造工藝的復雜度，同時減少接觸電阻、保持固定連接。

本發明的制備過程：

首先制造出柔性傳感器：在制造時可通過流平儀首先均勻的鋪一層電介質，待電介質材料將要固話未完全固化時，即還存在粘性時，在電介質的表面鋪一薄層電極，使電介質與電極能牢固的粘在一起，電極的形狀取決于所選的掩膜，適當留出柔性電極的接頭以利于電極引線。依照上述方法重復制作電介質和電極，以用來制造不同種類的傳感器。

上下兩層是由可產生大變形且可導電的柔性電極敷成的薄膜層，中間是由可產生大變形且不導電的介電材料敷成的薄膜層。整體結構呈現電容特性，在拉伸時，由于中間層的長度伸長、厚度縮小(體積不變)，導致電容變大，因此可通過測量電容來測量拉伸量。

電容變化量與應變之間存在近似線性關系，通過測量到的電容值就可以計算伸長量，由伸長量可計算出材料的應變，對于超彈性材料來說，由于應變與應力間存在確定關系，由應變可確定出應力，進而得出單方向的拉伸力，因此該傳感器也可看作是一個單軸拉力傳感器。同理，如果對傳感器施加壓力，傳感器的厚度發生變化，電容也會發生變化。

將制造好的柔性傳感器進行標定，確定變化量與被測量的變化關系，比如位移與電容的關系、力與電容的關系。位移和力加載方式可以通過伺服電機或者砝碼，對傳感器進行拉伸，測量器電容變化，然后完成應變與電容的變化關系圖。

將傳感器與被測物體連接進行測量，一般是將傳感器直接貼在待測零件或者結構的表面，通過電路與計算機相連，可實時動態測量大位移或微小力。

以上內容僅為說明本發明的技術思想，不能以此限定本發明的保護范圍，凡是按照本發明提出的技術思想，在技術方案基礎上所做的任何改動，均落入本發明權利要求書的保護范圍之內。
