本實用新型涉及電源設備，特別涉及一種直流電源。

背景技術：

高壓配電柜的高壓開關需要開關電源能夠持續供電從而為設備提供有效的分合閘保護，目前主要采用主直流電源配備備用直流電源的雙直流電源設計給快關供電，兩直流電源間采用自動切換方式來保證供電的可靠性。而現有的雙直流電源使用過程中，當采用先斷開主用直流電源再連接備用直流電源時，主用電源的輸入端存在電容，容易引起備用電源上電延時；當采用先連接備用電源再斷開主用電源時，由于兩電源間存在電壓差，兩電源間易形成環流，容易造成電流倒灌現象。

技術實現要素：

本實用新型的目的是提供一種具有備用通道的直流電源，至少能夠解決上述問題之一。

為實現上述目的，根據本實用新型的一個方面，提供了一種具有備用通道的直流電源，包括常用通道和備用通道，常用通道包括直流高頻開關模塊、調壓模塊和第二開關，直流高頻開關設于調壓模塊輸入端，第二開關設于常用通道輸出端，備用通道包括第一開關、備用直流模塊和第三開關，第一開關設于備用直流模塊輸入端，第一開關與備用直流模塊串聯連接，第三開關設于第二通道輸出端，常用通道與備用通道并聯連接，直流高頻開關向第一開關輸出控制信號。第一開關設于備用直流模塊輸入端，由此，避免備用直流電源上電延時。

在一些實施方式中，還包括隔離模塊，隔離模塊分別與第二開關和第三開關連接，隔離模塊與備用直流模塊連接。第一開關導通后，備用直流模塊向隔離模塊輸出控制信號，隔離模塊控制第二開關斷開后第三開關閉合導通，避免兩電源之間環流形成。由此，防止電流倒灌現象發生。

在一些實施方式中，直流高頻開關模塊包括采集單元、開關電源、調壓電源、電池組和控制單元，采集單元采集開關電源和調壓電源的信號，將采集信號輸出至控制單元，控制單元接收信號進行運算處理，向第一開關輸出控制信號。

在一些實施方式中，備用直流模塊包括采集單元、開關電源和控制單元，采集單元采集開關電源的信號并將采集信號輸送至控制單元，控制單元對采集信號進行運算處理，向隔離模塊輸出控制信號。

在一些實施方式中，還包括報警模塊，報警模塊與控制單元連接，當直流高頻開關模塊出現異常，控制單元發送控制信號至報警模塊，報警模塊啟動聲光報警。

本實用新型的有益效果為：由于采用常用通道和備用通道并聯，并在備用電源輸入端設置第一開關，常態下第一開關為斷開狀態，切換電源時處于導通狀態，能夠有效解決備用電源上電延時問題，在常用通道輸出端和備用通道輸出端設置隔離模塊，采用先導通第一開關、斷開第二開關、導通第三開關的方式，能夠解決電源切換過程電流環流問題，防止電流倒灌。本實用新型適用于對電壓波動要求高的場合，能有效提高直流電源使用穩定性和可靠性，防止由于電壓下降引起的開關或保安設備的誤動作或失效。

附圖說明

圖1為本實用新型一實施方式的具有備用通道的直流電源的模塊結構示意圖；

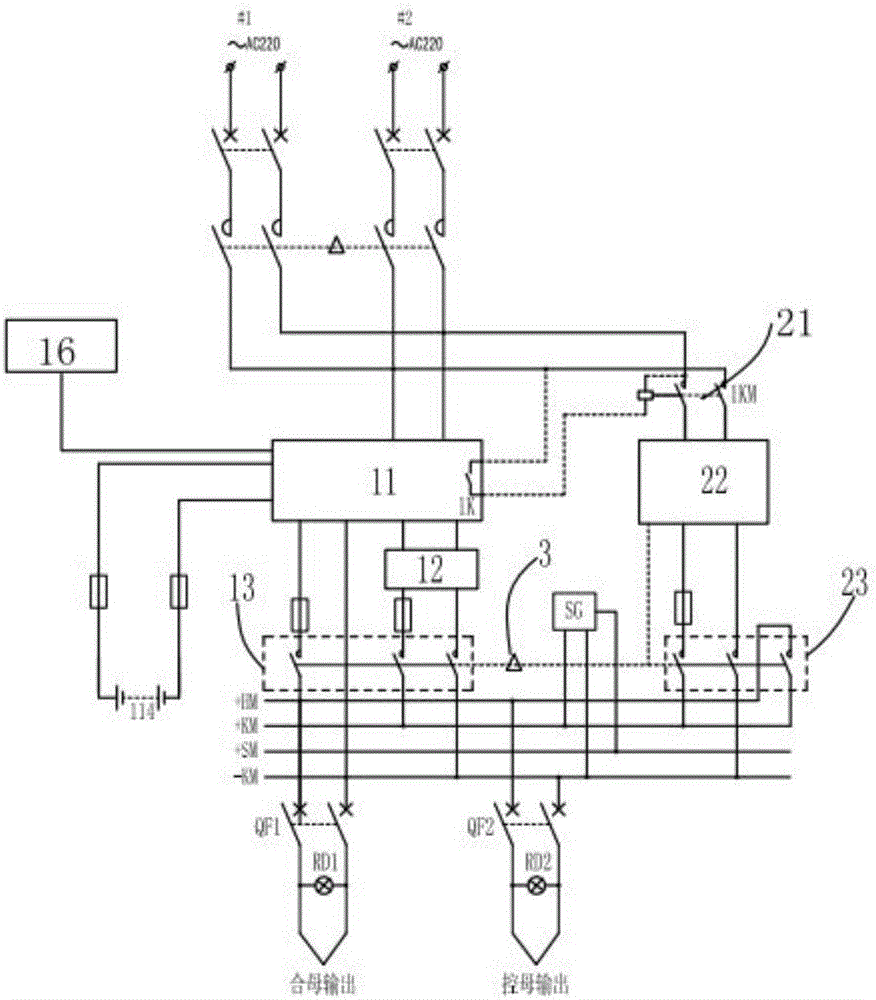

圖2為圖1所示具有備用通道的直流電源的電路連接原理圖；

圖3為本實用新型一實施方式的直流高頻開關模塊結構示意圖；

圖4為本實用新型一實施方式的備用直流模塊結構示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步詳細的說明。

圖1至圖4示意性地顯示了根據本發明的一種實施方式的具有備用通道的直流電源。如圖所示，該具有備用通道的直流電源采用兩路電源輸入，包括常用通道1和備用通道2，常用通道1包括直流高頻開關模塊11、調壓模塊12和第二開關13，三者依次串聯連接，直流高頻開關11設于調壓模塊12輸入端，第二開關13設于常用通道1輸出端。

備用通道2包括第一開關21、備用直流模塊22和第三開關23，第一開關21設于備用直流模塊22輸入端，第一開關21、備用直流模塊22和第三開關23依次串聯連接，第三開關23設于第二通道2輸出端，常用通道1與備用通道2并聯連接，直流高頻開關11向第一開關21輸出控制信號。

隔離模塊3設于電源輸出端，隔離模塊3分別與第二開關13和第三開關23連接，隔離模塊3與備用直流模塊22連接。

直流高頻開關模塊11包括采集單元111、開關電源112、調壓電源113、電池組114和控制單元115，采集單元111采集開關電源112和調壓電源113的信號，將采集信號輸出至控制單元115，控制單元115接收信號進行運算處理，向第一開關3輸出控制信號。

備用直流模塊22包括采集單元221、開關電源222和控制單元223，采集單元221采集開關電源222的信號并將采集信號輸送至控制單元223，控制單元223對采集信號進行運算處理，向隔離模塊3輸出控制信號。

還包括報警模塊116，報警模塊116與控制單元115連接，當直流高頻開關模塊11出現異常，控制單元115發送控制信號至報警模塊116，報警模塊116啟動聲光報警。

控制單元115向第一開關21輸出控制信號，將常用通道1輸出供電轉換成備用通道2輸出供電，包括如下步驟：

a)采集單元111采集開關電源112和調壓電源113的信號，將采集信號輸出至控制單元115；

b)控制單元115接收信號進行運算處理，向報警模塊116和第一開關3輸出控制信號；

c)報警模塊116接收控制信號，啟動聲光報警，同時第一開關21接收控制信號，控制第一開關21閉合導通；

d)電流流入備用直流模塊22，采集單元221采集信號，并將采集信號輸送至控制單元223；

e)控制單元223對采集信號進行運算處理，向隔離模塊3輸出控制信號；

f)隔離模塊3接收控制信號，向第二開關13輸出控制信號，控制第二開關13斷開；

g)隔離模塊3向第三開關23輸出延時閉合信號，控制第三開關23延時閉合導通。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
