本發明屬于固體高溫發射特性測試領域，尤其涉及一種固體高溫發射特性測試裝置。

背景技術：

為本領域技術人員所公知的是，任何物體都不斷向外輻射電磁波，溫度和材料的性質對輻射特性產生不同的影響。固體加熱后會有光線發射。然而，固體加熱的溫度不同，固體種類差異都會導致固體高溫狀態下發射特性發生改變，而其發射特性是我們目前尚未掌握的，也是我們一直想要掌握的，為此急需解決上述技術難題。

技術實現要素：

本發明所要解決的技術問題在于提供一種固體高溫發射特性測試裝置，欲通過本測試裝置研究固體高溫發射特性。

本發明的技術方案如下：一種固體高溫發射特性測試裝置，其特征在于：包括水平底板(1)和滑臺(12)，其中水平底板(1)的上板面左部豎直設有第一高度調節組件(T1)，在第一高度調節組件頂部橫向設有水平火焰噴嘴(2)，該水平火焰噴嘴左端的兩個進氣口分別接有第一進氣管(3)和第二進氣管(4)；所述水平火焰噴嘴(2)右端的噴口處設有電子脈沖點火器(20)和溫度探測器(21)，這兩個部件安裝在耐高溫板(22)上，該耐高溫板通過立柱(23)支撐在所述水平底板(1)頂面上；

所述第一高度調節組件(T1)右邊從左往右依次設有第一十字滑臺(5)和第二十字滑臺(6)，其中第一十字滑臺(5)上豎直設有第二高度調節組件(T2)，該第二高度調節組件頂面橫向設有水平裝夾件(7)；所述水平裝夾件(7)由耐高溫材料制成，并為回轉體結構，該水平裝夾件的左端同軸設有一個用于定位待測試固體(G)的定位止口，且定位止口的外圍設有至少2個壓緊組件，這些壓緊組件將待測試固體(G)壓緊在定位止口中；所述水平裝夾件(7)上內設有冷卻腔(7a)，該冷卻腔同時與一根進水管(8)和出水管(9)連通；所述水平裝夾件(7)右端同軸設有一個螺紋孔，該螺紋孔通過水平裝夾件(7)的中心孔與所述定位止口連通，并在螺紋孔內連接有一塊可更換的光欄板(10)，該光欄板的中心處沿軸向設有一個光欄孔(10a)；所述第二十字滑臺(6)上豎直設有第三高度調節組件(T3)，在第三高度調節組件頂端設有水平支撐臺(11)，該水平支撐臺頂部滑動配合有一個可前后滑動的所述滑臺(12)，在滑臺(12)上前后并排固定有紅外高溫儀(13)和光纖探頭(14)，該光纖探頭與光譜儀相連；

所述第一、二、三高度調節組件(T1、T2、T3)的結構一致，該第一高度調節組件(T1)包括小升降柱(14)和緊固螺釘(16)，其中小升降柱(14)上端與所述水平火焰噴嘴(2)底面固定；所述小升降柱(14)下部插入大套管(15)的中心孔內，且大套管(15)上徑向孔中的所述緊固螺釘(16)與小升降柱(14)外壁固定，該大套管下端與所述水平底板(1)上板面固定；

所述壓緊組件由連接螺釘(17)和壓緊片(18)構成，其中連接螺釘(17)垂直固定在所述水平裝夾件(7)的左端面；所述壓緊片(18)一端為懸空的壓緊端，該壓緊片的另外一端與所述連接螺釘(17)的桿部轉動配合。

在上述技術方案中，使用時可以向第一進氣管內注入氫氣、氣態烷烴等可燃性氣體，并向第二進氣管內注入氧氣，這兩種氣體在水平火焰噴嘴內混合后，在水平火焰噴嘴右端噴口處被點燃。在本案中，我們采用電子脈沖點火器來點燃混合氣體。與一般的電加熱方式相比，采用這種加熱方式能將固體加熱到2200℃以上，以便讓固體發射光線，而現有常用的電加熱方式在開放空間內很難無法將固體加熱到很高的溫度(如1600℃以上)，激光加熱方式可以達到極高溫度，但成本高，此外，也會出現嚴重的雜散光污染。測試時，通過進水管向冷卻腔內注入冷卻水，從而對水平裝夾件及壓緊組件進行冷卻，冷卻后的熱水通過出水管及時排出，這種冷卻方式不會產生高溫水汽，從而避免干擾固體發射的光線，進而避免對測試產生干擾；因此，本案中采用冷卻腔的水冷方式不屬于本領域的常規設計，更不屬于現有技術。

另外，不同光欄板(10)的光欄孔(10a)孔徑不同，這樣就能調節不同的光通量，從而起到保護右邊紅外高溫儀(13)和光纖探頭(14)的目的，避免損害儀器，保證測試工作的順利進行。固體被加熱時發射的光線線透過光欄孔(10a)后，射向所述滑臺(12)處，該滑臺前后滑動時可以切換紅外高溫儀(13)和光纖探頭(14)，從而使紅外高溫儀(13)和光纖探頭(14)以二選一的方式工作；其中，紅外高溫儀(13)采集光線射到此處的溫度，光纖探頭(14)則采集光線的數據信息，并將數據信息反饋給光譜儀，光譜儀結合紅外高溫儀(13)采集到的溫度，可以顯示在某一個溫度下固體發射的光線線特性曲線圖。并且，改變水平火焰噴嘴(2)、光欄板(10)與滑臺(12)這三者之間的間距，可以調整紅外高溫儀(13)采集到的溫度，從而可以測試固體工件某一個部件在不同溫度下的光線線特性曲線圖，且一個溫度下會有一條光線線特性曲線。另外，固定水平火焰噴嘴(2)、光欄板(10)與滑臺(12)這三者之間的間距，調整光欄板(10)的高度及前后位置，可以掃描固體工件不同部位的光線線特性曲線。另外，更換不同的固體待測試固體時，可以測試不同固體工件的高溫發射特性。需要特別說明的是，固體高溫發射特性與固體類別、溫度和部位這三個變量有關，測試時需固定其中兩個變量，變換第三個變量來測試發射特性的變化曲線。第一、二、三高度調節組件(T1、T2、T3)的結構一致，可以有效地簡化結構，便于制造；同時，高度調節組件采用緊固螺釘(16)鎖緊，不僅高度調節方便、可靠，而且結構簡單，易于實施。使用時通過轉動壓緊片(18)來壓緊或松開待測試固體(G)，且壓緊組件的結構簡單，壓緊方便、可靠，具有很好的實用性。

采用以上技術方案，本發明提供了一種以前從未有過的固體高溫發射特性測試裝置，該測試裝置能測試固體高溫發射特性，并可以分別測試不同固體類別、不同溫度和不同部位的發射特性，從而很好地克服現有技術無法測試固體高溫發射特性的缺陷，因此本案屬于開拓性發明。

作為優選，所述光欄板(10)的右端面覆蓋有一塊濾色片(19)。采用以上結構設計，濾色片(19)可以過濾掉雜散光，從而避免對測試造成不必要的干擾。

為了保證壓緊可靠，所述壓緊組件的數目為3-8個，這些壓緊組件沿所述水平裝夾件(7)的周向均布。

有益效果：本發明提供了一種以前從未有過的固體高溫發射特性測試裝置，該測試裝置能測試固體高溫發射特性，并可以分別測試不同固體類別、不同溫度和不同部位的發射特性，從而很好地克服現有技術無法測試固體高溫發射特性的缺陷，因此本案屬于開拓性發明，并且本案中的高度調節組件方便調節，壓緊組件壓緊可靠。

附圖說明

圖1為本發明的結構示意圖。

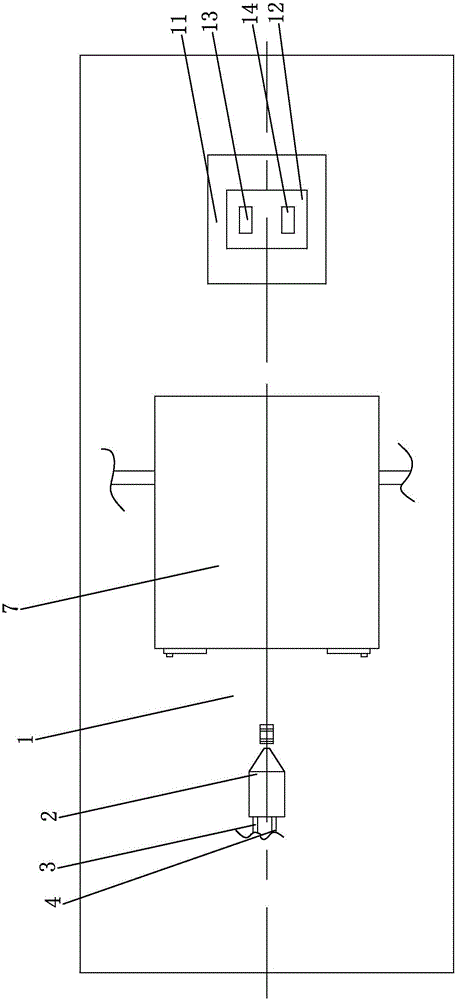

圖2為圖1的俯視圖。

圖3為圖1中第一高度調節組件的示意圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步說明：

如圖1、2及3所示，一種固體高溫發射特性測試裝置，水平底板1的上板面左部豎直設有第一高度調節組件T1，在第一高度調節組件T1頂部橫向設有水平火焰噴嘴2。水平火焰噴嘴2左端的兩個進氣口分別接有第一進氣管3和第二進氣管4，使用時可以向第一進氣管3內注入甲烷或乙炔，并向第二進氣管4內注入氧氣，這兩種氣體在水平火焰噴嘴2內混合后，在水平火焰噴嘴2右端噴口處被點燃。水平火焰噴嘴2右端的噴口處設有電子脈沖點火器20和溫度探測器21，這兩個部件安裝在耐高溫板22上，該耐高溫板通過立柱23支撐在水平底板1頂面上。在火焰噴嘴附近放置了溫度探測器，原因是：可能由于供氣原因，火焰熄滅，而氫氣火焰肉眼是看不見的，會導致氫氣的外泄而發生安全危險。放置溫度探測器后，系統回根據溫度探測器數據來判斷火焰是否存在。

第一高度調節組件T1右邊從左往右依次設有第一十字滑臺5和第二十字滑臺6，其中第一十字滑臺5上豎直設有第二高度調節組件T2，第二高度調節組件T2可以在第一十字滑臺5上前后移動和左右移動。第二高度調節組件T2頂面橫向設有水平裝夾件7，水平裝夾件7由耐高溫材料制成，并為回轉體結構。水平裝夾件7的左端同軸設有一個用于定位待測試固體G的定位止口，且定位止口的外圍設有至少2個壓緊組件，這些壓緊組件將待測試固體G壓緊在定位止口中。在本案中，壓緊組件的數目為3-8個，這些壓緊組件沿水平裝夾件7的周向均布。壓緊組件由連接螺釘17和壓緊片18構成，其中連接螺釘17垂直固定在水平裝夾件7的左端面。壓緊片18一端為懸空的壓緊端，該壓緊片18的另外一端與連接螺釘17的桿部轉動配合。

如圖1、2及3所示，水平裝夾件7上內設有冷卻腔7a，該冷卻腔7a同時與一根進水管8和出水管9連通，這樣就能通過進水管8向冷卻腔7a內注入冷卻水，從而對水平裝夾件7及壓緊組件進行冷卻，冷卻后的熱水通過出水管9及時排出。水平裝夾件7右端同軸設有一個螺紋孔，該螺紋孔通過水平裝夾件7的中心孔與定位止口連通，并在螺紋孔內連接有一塊可更換的光欄板10，該光欄板的中心處沿軸向設有一個光欄孔10a。使用時，可以更換不同的光欄板10，每塊光欄板10的光欄孔10a直徑不同，這樣就能調節光通量。另外，光欄板10的右端面覆蓋有一塊濾色片19。

第二十字滑臺6上豎直設有第三高度調節組件T3，該第三高度調節組件T3可以在第二十字滑臺6上前后移動和左右移動。在第三高度調節組件T3頂端設有一個水平支撐臺11，該水平支撐臺11頂部滑動配合有一個可前后滑動的滑臺12。在滑臺12上前后并排固定有紅外高溫儀13和光纖探頭14，該光纖探頭與光譜儀相連，這樣就能通過前后滑動滑臺12來切換紅外高溫儀13和光纖探頭14的位置，從而讓紅外高溫儀13和光纖探頭14以二選一的方式工作。另外，光纖探頭14用于采集光線的光譜信息，并將探測到的光譜信息反饋給光譜儀，并由光譜儀顯示出來，其數據傳輸和光譜顯示的工作原理均為現有技術，為本領域技術人員所熟知，在此不做贅述。

另外，第一、二、三高度調節組件的結構完全一致，該第一高度調節組件T1包括小升降柱14、，其中小升降柱14上端與水平火焰噴嘴2底面固定。小升降柱14下部插入大套管15的中心孔內，且大套管15上徑向孔中的緊固螺釘16與小升降柱14外壁固定，該大套管下端與水平底板1上板面固定。

以上所述僅為本發明的較佳實施例而已，并不以本發明為限制，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
