本發明涉及一種熱量測量裝置，尤其是涉及一種防垢除垢熱量測量裝置。

背景技術：

我國北方冬季需要供暖，為了節約能源、減少煙塵，大多數地區已通過熱網集中供熱。熱能作為一種商品來出售，需要收費，目前普遍的作法是按建筑面積收供熱費，這種收取供熱費的方式顯然是不合理的，應該按照用戶實際用的熱能來計算。目前自動累計熱量的儀器種類較多，其中超聲波式熱量表以其結構簡單、安裝方便，測量精度較高而廣泛用于熱量的計量。超聲波式的熱量表測量管道熱量時，由于管道長期使用，在管道內壁上會產生水垢，這不僅會影響熱量測量的精度，同時也影響換熱效果，另外對于地?zé)岬牟膳脩簦罅康乃溉菀自斐傻責峁艿亩氯?/p>

技術實現要素：

本發明要解決的技術問題是提供一種防垢除垢熱量測量裝置，應用本發明裝置不僅可以準確測量出采暖用戶實際所消耗的熱量，而且采暖用戶的供熱管道不會產生大量水垢而被堵塞。

為解決上述技術問題，本發明一種防垢除垢熱量測量裝置，包括一塊超聲波熱量表和兩臺超聲波傳感器，還包括有管道段，該管道段的兩端連有具有外螺紋的管道接頭，管道段內裝有溫度傳感器，該溫度傳感器的信號輸出端與所述超聲波熱量表的信號輸入端相連；所述兩臺超聲波傳感器裝于管道段兩端靠近管道接頭的位置，且兩臺超聲波傳感器位于管道段軸線的同一側，這兩臺超聲波傳感器的信號輸出端分別與所述超聲波熱量表的信號輸入端相連；所述超聲波熱量表通過安裝塊裝于管道段的外壁上，安裝塊位于所述兩臺超聲波傳感器之間；所述管道段的管道接頭內裝有由永磁材料制成的磁性環，該磁性環的內徑尺寸與管道段的內徑尺寸相等。

本發明的防垢除垢熱量測量裝置，使用時以其管道段兩端的管道接頭與進水管線相連，在回水管線內安裝一溫度傳感器，溫度傳感器的信號輸出端與本發明中的超聲波熱量表的信號輸入端相連。由于本發明中管道段的管道接頭內裝有由永磁材料制成的磁性環，因此流經管道段內的水被磁化，在管道段的內壁上不會產生水垢，因此本發明裝置可以準確測量出采暖用戶實際所消耗的熱量；另外，采暖用戶管道內的水由于是流經本發明裝置中管道段的水，是經磁化后的水，也不會在用戶管道內形成水垢，不會堵塞采暖用戶的管道。本發明裝置中的磁性環安裝于管道接頭內側，不僅產生的磁場均勻、穩定，而且不會對周圍人群的健康造成影響。

附圖說明

下面結合附圖對本發明作進一步地詳細說明。

圖1是本發明一種防垢除垢熱量測量裝置的主視局剖結構示意圖。

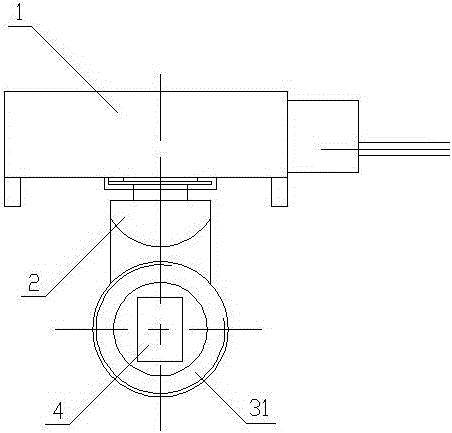

圖2是圖1的側視示意圖。

圖3是圖1的俯視示意圖。

具體實施方式

參見圖1－圖3，本發明一種防垢除垢熱量測量裝置，包括一塊超聲波熱量表1和兩臺超聲波傳感器2，還包括有管道段3，該管道段3的兩端連有具有外螺紋的管道接頭31，管道段3內裝有溫度傳感器4，該溫度傳感器4的信號輸出端與所述超聲波熱量表1的信號輸入端相連；所述兩臺超聲波傳感器2裝于管道段3兩端靠近管道接頭31的位置，且兩臺超聲波傳感器2位于管道段3軸線的同一側，這兩臺超聲波傳感器2的信號輸出端分別與所述超聲波熱量表1的信號輸入端相連；所述超聲波熱量表1通過安裝塊5裝于管道段3的外壁上，安裝塊5位于所述兩臺超聲波傳感器2之間；所述管道段3的管道接頭31內裝有由永磁材料制成的磁性環6，該磁性環6的內徑尺寸與管道段3的內徑尺寸相等。
