本實用新型通常涉及用于人體安全檢查領域，并且更具體的涉及用于檢查人的鞋內是否存在異常金屬的檢查系統。

背景技術：

目前，不法分子將危險物品藏匿在衣服和鞋子中的情況時有發生,在機場、地鐵站等公共場所除了行李之外，還需要對人進行檢查。

目前很多人體安全檢查技術對人體進行掃描是都存在一個共同的盲區，即被檢查人的鞋無法被檢查到。

技術實現要素：

針對現有技術存在的上述問題，本實用新型提供了一種多位置檢測鞋內金屬的檢測方法，可以有效地發現藏在鞋中的金屬，并檢測出金屬的位置、類型和含量。

為實現上述目的，本實用新型提出了一種鞋內金屬的檢查設備，包括：

供被檢查人站立的基座；

金屬感應檢測裝置，設置在基座內的六個位置，用于檢測被檢查人的鞋中是否存在金屬異物，并輸出信號。

在上述鞋內金屬的檢查設備中，金屬感應檢測裝置可以包括用于通過感應電磁場變化來檢測被檢查人的鞋內的金屬異物的高頻振蕩器。

在上述鞋內金屬的檢查設備中，高頻振蕩器可以包括用于在站立區域附近建立高頻電磁場的線圈和用于檢測由被檢測人的鞋底部的金屬異物引起的電磁場變化的檢測電路。

上述鞋內金屬的檢查設備中，通過對金屬感應檢測裝置分時供電獲得六個位置的金屬信息，其中六個位置分別是左腳的左側、底部、右側和右腳的左側、底部、右側。

上述鞋內金屬的檢查裝備還可以包括控制裝置，該控制裝置被配置與金屬感應檢測裝置進行通信以控制它們對被檢查人進行安全檢查。

上述鞋內金屬的檢查裝備還可以包括：數據處理裝置，該數據處理裝置和金屬感應檢測裝置進行通信，接受信號以獲得被檢查人鞋內六個位置的金屬感應信息；和用于接收并顯示金屬感應信息的顯示裝置。

上述鞋內金屬的檢查裝備還包括用于向金屬感應檢測裝置提供來自供電系統的電源的裝置。

附圖說明

通過參考附圖能夠更加清楚地理解本實用新型的特征和優點，附圖是示意性的而不應該理解為對本實用新型進行任何限制。

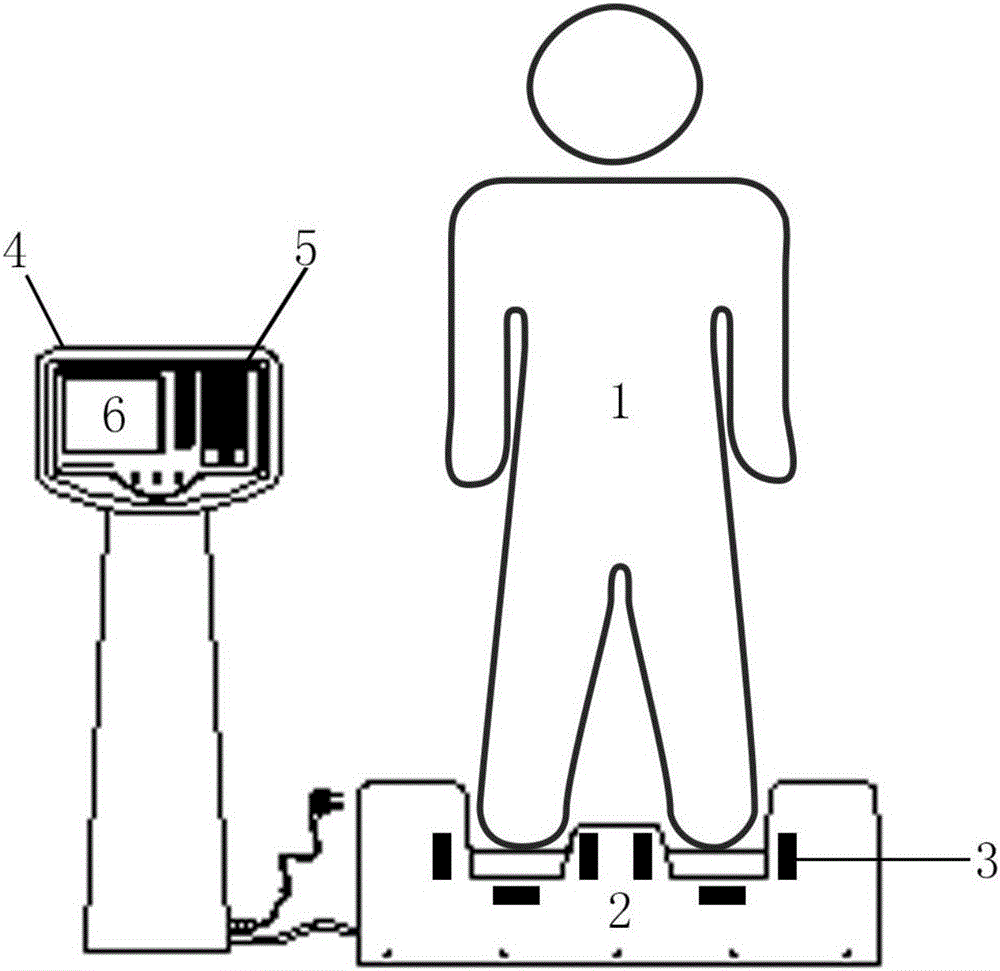

圖1示出了本實用新型的鞋內金屬檢查設備的基本構成示意圖。

圖2示出了本實用新型的鞋內金屬檢查設備的基本原理的框圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整的描述。顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。在與本實用新型相同以及均等的范圍內，可以對一下實施方式進行各種變更。

根據本實用新型的一個總的構思，提供了一種鞋內金屬的檢查裝備。

通過在底座的六個位置安裝的六個金屬感應檢測裝置，可以檢測出鞋內不同位置（左腳左側、底部、右側，右腳左側、底部、右側）的金屬含量及金屬屬性。

圖1是根據本實用新型的一個實施例的鞋內金屬檢查設備的基本構成的示意圖。該鞋內金屬檢查設備可以布置在多種公共場合中，檢查人是否攜帶違禁物品。

在圖1所示的實施例中，鞋內金屬檢查設備包括供被檢查人1站立的基座2、用于檢查被檢查人的鞋內是否存在金屬的金屬感應檢測裝置3。

供被檢查人1站立的基座2具有兩個用于放置雙腳的凹陷區域，而為了檢測被檢查人1的鞋內的不同位置是否存在金屬異物，金屬感應檢測裝置3設置于基座內的6個不同位置。

不同位置的金屬感應檢測裝置3通過分時供電，可以分別探測到所在位置的金屬屬性與含量。通過控制處于不同位置的檢測裝置的供電，避免相鄰的檢測裝置間的相互干擾。

在本實用新型中，金屬感應裝置3位于基座2內，因此基座2供踩踏部分及周圍優先選用非金屬材料，減少對金屬感應檢測裝置3的影響。

如圖1所示，鞋內金屬檢查設備還可以包括控制裝置4和數據處理裝置5，控制裝置4和金屬感應檢測裝置進行通信以控制它們對被檢查人進行檢查。數據處理裝置5和金屬感應檢測裝置進行通信，接收并處理來自金屬感應檢測裝置3的信號，獲得被檢查人1的鞋內金屬感應信息。鞋內金屬檢查設備還可以包括用于接收并顯示金屬感應信息的顯示裝置6。

在圖示的示例中，金屬感應檢測裝置3、控制裝置4、數據處理裝置5、顯示裝置6等之間是通過連線進行通信的，即有線通信，但明顯地，它們之間可以采用無線通信的方式傳遞信號，本實用新型不做限制。此外，控制裝置和數據處理裝置可以采用微控制器、微處理器等形式，或者集成在監控計算機中。

如上所述，根據本實用新型提供的鞋內金屬檢查設備，可以檢測到鞋內不同位置的金屬含量及屬性，彌補了現有的安全檢查設備的檢測盲區，提高了安全性。
