本實用新型涉及一種易堆疊的電機定子，屬于機電技術領域。

背景技術：

定子是電動機靜止不動的部分，定子的主要作用是產生旋轉磁場，易堆疊的電機定子由多片硅鋼片連續疊置壓固而成，硅鋼片的中心設有穿孔，用于容納轉子，穿孔外緣的硅鋼片上凹設有多個線槽，用于線圈的纏繞，傳統的易堆疊的電機定子的線槽為全開口矩形槽，線圈纏繞固定效果較差，影響成品質量。

技術實現要素：

本實用新型的目的在于克服上述不足，提供一種線圈纏繞固定效果較好的易堆疊的電機定子，加工方法簡單，工作效率高，工人的勞動強度低，整體質量好，絕緣效果好。

本實用新型的目的是這樣實現的：

一種易堆疊的電機定子，包括定子本體，所述定子本體由多片硅鋼片連續疊置壓固而成，所述硅鋼片為中心設有穿孔的環形結構，所述穿孔外緣的硅鋼片上均勻凹設有16個線槽，所述線槽為半開口矩形槽，所述硅鋼片的環向均勻設有4個安裝孔，所述硅鋼片的外圓上設置有輔助定位邊和輔助定位條，輔助定位邊與硅鋼片的外圓虛接，輔助定位邊的中部開有凹槽，所述輔助定位條設置在凹槽內。

與現有技術相比，本實用新型的有益效果是：

本實用新型線槽為半開口矩形槽，使得該易堆疊的電機定子在線圈纏繞時固定效果較好，加工方法簡單，工作效率高，工人的勞動強度低，整體質量好，絕緣效果好；硅鋼片堆疊時，利用輔助定位邊和輔助定位條將硅鋼片整齊堆疊，堆疊完成后，由于輔助定位邊是虛接的，因此可以直接拆除，不影響硅鋼片的性能。

附圖說明

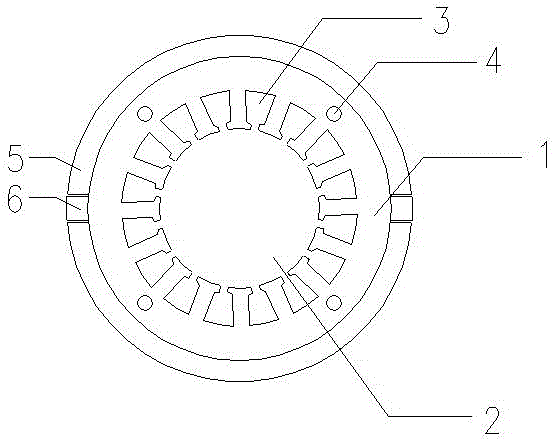

圖1為本實用新型易堆疊的電機定子結構示意圖。

其中：

硅鋼片1，

穿孔2，

線槽3，

安裝孔4，

輔助定位邊5，

輔助定位條6。

具體實施方式

參見圖1，本實用新型涉及的一種易堆疊的電機定子，包括定子本體，所述定子本體由多片硅鋼片1連續疊置壓固而成，所述硅鋼片1為中心設有穿孔2的環形結構，穿孔2用于容納轉子，所述穿孔2外緣的硅鋼片1上均勻凹設有16個線槽3，線槽3用于線圈的纏繞，所述線槽3為半開口矩形槽，所述硅鋼片1的環向均勻設有4個安裝孔4。

所述硅鋼片1的外圓上設置有輔助定位邊5和輔助定位條6，輔助定位邊5與硅鋼片1的外圓虛接，輔助定位邊5的中部開有凹槽，所述輔助定位條6設置在凹槽內。

工作原理：

硅鋼片堆疊時，利用輔助定位邊5和輔助定位條6將硅鋼片整齊堆疊，堆疊完成后，由于輔助定位邊5是虛接的，因此可以直接拆除，不影響硅鋼片的性能。
