本實用新型涉及一種用于水樣采集的流通池以及包含這種流通池在內的水質監測系統。

背景技術：

目前，水污染問題作為一個突出的環境保護問題日益引起關注。為了保護人類賴以生存的水環境、確保人們飲水衛生，一方面需要對生產、生活中的水質進行檢測，另一方面，也須加強對各種生產和生活污水排放的監測。

在對水環境進行監測的過程中，通常采用水質檢測裝置，其已經廣泛應用于發電廠、生活污水處理廠、紡織廠、制藥廠、環保部門、防疫部門、醫院等等。尤其是，水質分析儀的質量對水環境監測起著至關重要的作用。

目前，已知一種在線水質監測系統，它可以達到自動對水質各項參數的實時監測，包括有機污染物、營養鹽、金屬和無機陰離子等。一般，在線水質監測系統可包括用于采集檢測水體的樣本的流通池。該流通池往往位于在線水質監測儀的上游。

過去，流通池一般只應用于經過處理的排放水，如果要用在未經處理的污水排污口，在流通池的上游須安裝專門的預處理設備來對水樣進行預處理。然后，經過預處理的水樣流入流通池，最后再流入在線水質監測儀內進行水質分析測量。

然而，在實際使用過程中，即使是污水排污口，也沒有安裝好專門的預處理設備，因此造成污水直接流入流通池，進而流入在線水質監測儀內，造成在線水質監測儀受損。

因此，希望能夠提供一種用于采集水樣的流通池，其主要作用包括：在水質監測儀之前過濾掉較大顆粒的物質，以保證水質監測儀不會由于顆粒物而被損壞，從而確保在線水質監測儀的正常使用或延長其使用壽命；以及確保在線水質監測儀在需要取水時流通池內一直有最新的水樣供在線水質監測儀取用來分析水質。

此外，流通池的維護清洗間隔應不短于一周時間，因此，流通池的清洗與維護須方便操作，且易于清洗。尤其是，在采集水樣以進行監測的周期內，流通池不能采用非流通池內水樣外的水或清洗劑來進行清洗。因此，有利的是，流通池本身具有一定的自清洗功能則會延長需要維護清洗的時間間隔。

另外，每次在線監測儀抽取的水樣最好是當前最新的水樣，而不是上次取樣后殘留在流通池內的水樣。

圖2示出一種已知流通池的組裝結構分解圖。已知的流通池包括流通池主體1、過濾構件2、流通池頂蓋3、采樣管道5、進水口7以及溢流口6等。在圖3中示出該已知的流通池的結構示意圖，其更清楚地表示了上述各個部件之間的相對位置關系。

如圖3中所示，進水口7位于流通池主體1的底部，水樣從流通池頂蓋3上的采樣口經由管道被抽取到位于下游的裝置、例如在線水質監測儀中。在流通池主體1的右側還設有溢流口6，且過濾構件位于該流通池主體1內部。

為了使得儀器能夠取到足量的水，需要不停將水樣泵送到流通池、即經由位于底部的進水口7將水樣不停泵送到流通池內部。由此，污水中的大顆粒物質或者其它雜貨不停地沖刷經過位于流通池內部的過濾構件、諸如過濾網或過濾筒，然后在高于一定水位后從溢流口6排出流通池。

這種已知的流通池存在多方面的缺陷：

首先，該流通池僅能適用于經過水處理的排泄口，因?yàn)榇藭r(shí)水質相對較為干凈(符合排污監測標準)。但當該流通池用于未經處理的污水排污口時，最短在兩個小時內，該流通池的過濾構件就會完全堵塞，無法滿足流通池的維護清洗間隔應不短于一周時間的要求。

其次，就該流通池結構而言，如果一旦進水口停止泵水，水樣就會立即從進水口回流，因此無法在流通池內進行蓄水。參見圖4，為了使得在蓄水池內始終有可以取用的水樣，位于流通池上游的水泵就不得不一直處于運轉狀態，這極大增加了過濾構件的過濾負擔，使其清洗頻次大幅增加。

第三，由于過濾構件位于流通池內部，且僅包含一個過濾網，因此水樣中經常出現的凝絮狀漂浮物會纏繞粘滯在例如50微米孔尺寸的過濾網孔內，即使人工在自來水下沖洗，也很難將其徹底清除。

為此，存在對一種能夠蓄水、始終有最新水樣且具有自清洗功能的流通池的需求。

技術實現要素：

本實用新型提供一種用于水樣采集的流通池，該流通池包括：主體；至少一級過濾構件，過濾構件布置在主體內，以對主體內的水樣進行過濾；在主體上設有：進水口，待采集的水樣經由進水口流入流通池的主體內；溢流口，水樣在其水位高于溢流口時能經由溢流口而溢出到主體外；采水口，通過采水口從流通池中采集經過濾構件過濾的水樣；其中，進水口布置在流通池的頂部，以使得水樣從主體的上方進入其內，其中，在流通池的主體上還設有：排水口，排水口布置在流通池的底部，并且能選擇性地打開與關閉，在排水口處于打開狀態下，水樣能經由排水口排出主體，在排水口處于關閉狀態下，水樣能在流通池內蓄水。借助將進水口移到了流通池的頂部，并且在流通池的底部增加排水口，可以通過關閉和打開排水口有效實現進水沖洗以及蓄水的功能，同時避免了需要水泵始終工作來維持水位的問題，由此有效地減少了過濾構件堵塞的可能性，實現了更高的運轉效率并降低了成本。

較佳地，排水口可以布置在流通池的最低位置處，而使得采水口高于排水口，這樣可以確保水樣迅速?gòu)呐潘谂懦觯纱丝梢栽谝?guī)定的較短時間內實現更新水樣的目的。

尤其是，進水口可定向成使得進入流通池內的水樣以第一角度流向布置在主體內的過濾構件，以使得水樣能對過濾構件形成沖刷。由此可以利用進水的水樣對過濾構件直接進行有效沖刷，從而減少堵塞過濾構件的可能性。特別是，最靠近進水口的過濾網為一級過濾網，進入流通池內的水樣以第一角度流向一級過濾網，第一角度為銳角、特別是在10度到20度之間。

特別是，排水口在主體的底部上可以定向?yàn)榕c重力方向平行，而主體的底部定向?yàn)橄鄬?duì)于水平方向成第二角度，以便于水樣能在重力作用下沿底部朝向排水口流動。尤其是，位于流通池的主體內的過濾構件也可以相對于重力方向形成第二角度。這一方面保證水樣、甚至是離開排水口最遠的水樣以最快速度經由排水口排出，另一方面也在一定程度上防止較重的顆粒物穿過過濾構件進入濾水區域。較佳地，第二角度為銳角、特別是在10度到30度之間。

有利地，還可包括控制所述排水口選擇性地打開與關閉的控制部件，該控制部件構造成使得所述排水口在進水口開始進水時處于打開狀態，并且在進水持續所述第一預定時間之后處于關閉狀態。此外，該控制部件還可以構造成在所述排水口處于所述關閉狀態下使進水口繼續進水第二預定時間，且水樣經由溢流口溢出。第一預定時間和/或第二預定時間可以為約2分鐘，以滿足流通池以及下游設備的工作要求。

可以設想，過濾構件將主體的內部空間分隔為彼此流體連通的進水腔和濾水腔，進水口、溢流口和排水口均布置在進水腔內，而采水口布置在濾水腔內。

較佳地，過濾構件構造成沿從進水口到采水口的方向布置的多級過濾網，各級過濾網以相對于彼此間隔開的方式可移除地安裝在主體內。由此，可以根據測試要求、例如顆粒物的形狀、大小、粘度等來選取不同孔徑以及不同外部尺寸或者過濾容量的過濾構件。

特別較佳地，過濾網的上部呈光滑平板的形式，以防止水樣中的漂浮物粘滯在過濾網上，而過濾網的下部為使水樣所通過的過濾區域。由此，可減少漂浮物粘滯在過濾構件的可能性。

有利的是，進水口和/或排水口的直徑為溢流口的直徑的三分之一到二分之一，以確保水位不超過預定值，從而避免流通池因?yàn)檫^滿而導致內部過壓、進而造成流通池的泄漏。

例如，在排水口可設置有電動球閥，以使得排水口在打開狀態與關閉狀態之間切換。電動球閥與控制部件可操作連接。

還可設想，位于濾水腔內的采水口也布置在主體的底部上，以借助水樣的重力方便采水。

此外，本實用新型還提供一種水質監測系統，該水質監測系統包括水質在線監測儀、布置在水質在線監測儀上游的如前所述的流通池、以及布置在流通池上游的水泵，水樣由水泵泵送到流通池的進水口，在流通池內經過濾的水樣從流通池的采水口經由管道進入水質在線監測儀。由此，可以在一個高效系統內實現從進水到取水再到分析水樣質量的整個過程。

附圖說明

圖1為典型的水質監測系統的結構框圖；

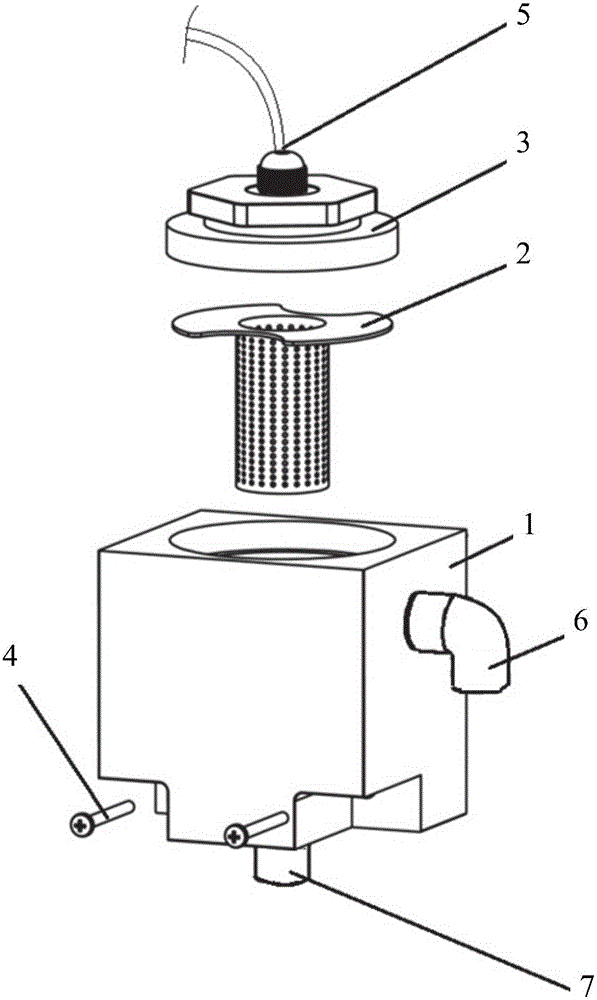

圖2為已知的流通池的裝配結構示意圖；

圖3為已知的流通池的內部結構示意圖，其示出各個端口的相對位置關系，在此，水通過水泵泵送經由進水口進入流通池內，超過一定水位的水樣則從溢流口流出；

圖4也為已知的流通池的內部結構示意圖，其示出在非泵水狀態下的流通池內的水從進水口排出；

圖5示出根據本實用新型的一個實施例的流通池的內部結構示意圖，其中，示出了流通池的第一進水工作狀態，此時排水口處于打開狀態；以及

圖6示出根據本實用新型的一個實施例的流通池的內部結構示意圖，其中，示出了流通池的第二蓄水工作狀態，此時排水口關閉，進水口仍進水，并且水樣也經由溢流口溢流；以及

圖7示出根據本實用新型的一個實施例的流通池的內部結構示意圖，其中，示出了流通池的第三采水工作狀態，此時，溢流口和進水口均處于關閉狀態。

具體實施方式

圖1示出了一種示例性的水質監測系統200的框圖，該圖示意性地示出了水質監測系統200中各個部件及其連接關系。

具體來說，水質監測系統200從上游到下游依次包括至少一個水泵80、流通池50以及水質在線監測儀100。水樣從水質監測系統200的入口進入該系統內，然后經由水泵80泵送到流通池50的進水口。在后文闡釋的流通池的若干工作狀態下，水樣會經由排水口和/或溢流口排出流通池50以及水質監測系統200。當需要對水樣進行監測時，水質在線監測儀100從流通池50經由采樣口抽取水樣進行質量檢測。

由于圖1僅為示意性表示水質監測系統200，因此該水質監測系統200中所包含的各種用于連接和輸送的管道或閥等在此并未示出。

此外，還應注意到，在本實用新型中，術語“口”不僅是指開口，還可以包含經由該口進行水樣輸送所需的任何連接裝置。例如，進水口除了是指開在流通池的主體上的開口外，還可以包含未具體說明的用于使水樣能進入流通池內的連接裝置，諸如進水管路等等。

下面，具體說明水質監測系統200的流通池50的結構及其它方面的改進。

圖5示出根據本實用新型的流通池50的結構示意圖。所示流通池50包括主體51，該主體可以例如呈箱的形式，即包括頂板、底板和四周側壁，但也不局限于常規箱體的形式。

在流通池50的主體上設置有進水口57，待采集的水樣(例如，經水質監測系統200的水泵80泵送的水樣)可經由該進水口57進入流通池內部。該進水口57尤其是可以布置在主體的頂部、例如主體的頂板上(在圖示的實施例中，該進水口57位于頂部的靠右側)。

在流通池的主體上還布置有排水口58，該排水口設置在整個流通池的較低位置處，例如設置在主體的底板上的最低位置處。

此外，在流通池50的主體上還設置有溢流口56，溢流口的高度低于進水口57的高度，例如溢流口56可設置在主體的側壁上部處(在圖示實施例中，該溢流口56位于主體的右側壁的最上方)。

較佳地，溢流口56的直徑大于進水口57和排水口58的直徑，例如進水口57和排水口58的直徑約為溢流口56的直徑的三分之一到二分之一，以確保水位不超過預定值，從而保證流通池的有效工作。此外，排水口58的直徑可設計成大于進水口57的直徑，以使得流通池內的水流排出速度大于進水速度，由此可以避免或減少過濾構件來不及沖刷或者漂浮物積聚到流通池內的頂部上的可能性，并且還可避免流通池因?yàn)檫^滿而導致內部過壓、進而造成流通池的泄漏。

根據本實用新型的排水口58能選擇性地打開和關閉，在排水口58處于打開狀態下，水樣能經由該排水口58排出流通池50的主體51，而在排水口58處于關閉狀態下，水樣能在流通池50內蓄水。流通池50的各個端口的具體操作狀態詳見下文描述。

為了實現排水口58的打開和關閉之間的切換，較佳地為排水口58設有閥、例如電動球閥(參見圖5中的60)。換言之，該閥或者可以實現通斷的其它類似機構可根據控制指令來使該排水口58打開以及關閉。

流通池50還包括位于其內的至少一級過濾構件52。過濾構件52較佳地呈過濾網或過濾板的形式。例如，過濾構件52可移除地安裝在主體51內部。尤其較佳的是，過濾構件52與側壁平行地或者與底板垂直地安裝在主體51內部，例如借助與頂板與底板的卡配連接而可移除地固定在主體51內。優選地，安裝方式使得過濾構件52容易從流通池50的主體51內取走以進行清洗。

根據本實用新型的過濾構件52較佳采用多級的設計，以延長各級過濾構件52的被堵塞的時間。可以根據測試要求、例如顆粒物的形狀、大小、粘度等來選取不同孔徑以及不同外部尺寸或者過濾容量的過濾構件52。

在采用多級過濾的情況下，各級過濾構件52(例如多個過濾板或過濾網)均可移除地安裝在流通池50的主體51內，且優選地以彼此間隔開的方式安裝。例如，如圖5-6中所示，各塊過濾網彼此大致平行地間隔開，以有效地逐級過濾進入流通池50內的水樣。僅作為示例，一級過濾構件可具有約100-200微米的孔徑，而二級或更高級過濾構件的孔徑可明顯小于或略小于一級過濾構件的孔徑(諸如，50微米的孔徑)。

優選的是，各級過濾構件52的形狀和安裝方式一致，這樣容易從流通池50取出和放入流通池50內。此外，過濾構件52的材料適合于在取出到流通池50外之后能在諸如自來水或其它清洗劑下直接沖洗，以方便清洗操作。具體地，過濾構件可由耐腐蝕、防降解、防水耐高溫的材料構成，包括但不限于以下材料中的一種或多種：燒結材料、多孔材料(諸如多孔陶瓷、多孔塑料)、褶皺金屬或橡膠網狀物等。

通常，在水樣中可能存在凝絮狀的漂浮物，在前文描述的現有的流通池50中，這些漂浮物容易粘滯在過濾構件上，這會造成即便將過濾構件從流通池中取出用自來水沖洗，也很難將過濾網上漂浮物徹底清除。

為了克服這一缺陷，根據本實用新型的過濾構件52構造成上下兩部分，其中，上部采用光滑平板，例如是不銹鋼的光滑平板，材質不限于不銹鋼，只要是不利于漂浮物粘滯的材料皆可。過濾構件52的下部可以為傳統的過濾網(即，下部為過濾區)，以供通過過濾網的水樣進行過濾。

過濾構件上下部分之間的比例可以根據過濾要求(例如，顆粒物狀況、粘性等)進行設定。可以設想到，上部基本上對應于溢流口56所在位置以上的高度，因?yàn)槠∥锿ǔＦ谒畼拥乃嫔希丛谠撐恢米钊菀追e聚凝絮狀的漂浮物。當然，也可以根據需要或者流通池50中蓄水的實際情況將上部設計成處于更高位置。

為了實現在流通池50內部對過濾構件52進行自清洗以延遲完全被堵塞住的時間(即，過濾構件52的單次使用或維護時間)，在本實用新型中如圖5中所示，使進水口57與至少一級過濾構件52形成一個角度(而并非兩者之間的常規的平行定向)。

以第一級過濾構件52a為例(即，最接近進水口57或最遠離采水口的過濾構件52)，進水口57定向成使得流入流通池50的水樣以第一角度A流向或者更確切地說沖向第一級過濾構件52。該入流的第一角度A例如為銳角，尤其是在10度到20的范圍之間(包含數值端點)。由此，在進水的同時就直接可對過濾構件52進行沖刷，即，利用進水的沖力來減少濾網堵塞的可能性。

更佳的是，使得其上布置有排水口58的流通池50的底部(例如，流通池50的底板)相對于水平方向呈第二角度B。在此，排水口58與重力方向平行，即排水口58與流通池50的底部成(90-B)的角度。優選的是，該第二角度為10-30度之間(包含數值端點)。

應注意到，流通池50的底部的傾斜方向是便于水樣能更快地流向位于最低位置的排水口58，而不是反之。例如，如圖5中所示，流通池50的底部向右側傾斜第二角度B，而非向左側傾斜第二角度B。由此，即使是離排水口58最遠的水樣也能在排水口58打開時快速經由其排出流通池50，以確保流通池50內的舊水能在最短時間內、例如兩分鐘內完全排出。

尤其可設想，位于流通池50的主體51內的過濾構件52相對于重力方向形成第二角度，以減少大顆粒物穿過過濾構件52的量。類似地，還可將整個流通池50的主體51也傾斜第二角度，以從一定程度上防止較重或堅硬的顆粒物穿過過濾構件52而到達采水區域。

另外，至少一級過濾構件52可將流通池50的主體51內部分隔為至少兩個區域，即進水腔59和濾水腔53。有利的是，進水口57、排水口58以及可選地溢流口56布置在該進水腔59內，而采水口布置在相對于過濾構件52位于下游(蓄水時)的濾水腔53內。

在設計有多級過濾的情況下，濾水腔53可再細分為多個、例如三個子濾水腔53a-c。優選地，采水口位于最下游(蓄水時)的一個子濾水腔內(例如，在圖5中布置在最左側的子濾水腔內)，并且為了采水方便可設置在該最下游的一個子濾水腔中的最低位置處。

接下來，借助圖5-6來闡釋根據本實用新型的流通池50的工作原理及其多個工作狀態。流通池50可包括控制機構來控制各個工作狀態下的各個端口的操作(例如，各端口的閥的打開和關閉操作)。對應的控制機構可以與水質在線監測儀100通信，以根據水質分析的當前需求來進行控制。

首先，在流通池50的第一工作狀態下，進水口57開始進最新的水樣，此時排水口58處于打開狀態，該工作狀態較佳地持續約兩分鐘。

在第一工作狀態下，之前漂浮在進水腔59頂部的凝絮狀漂浮物連同滯留在流通池50內的前次舊水樣可以從排水口58排出。同時，由于存在第一角度A，來自進水口57的水樣以該第一角度沖刷至少一個過濾構件52(諸如第一級濾網)，以實現有效的自清洗功能。

在此，各個濾水腔53(如果有多個的話)內的水樣(絕大部分為上回操作時留下的舊水樣)可在重力的作用下回流到進水腔59，以從位于進水腔59的最低位置的排水口58排出流通池50外。

此外，由于排水口58處于整個流通池50的最低位置，因此，水樣中的較重的沉淀物、例如大顆粒物也會快速?gòu)脑撆潘?8順利排出。

然后，在第二工作狀態下，排水口58處于關閉狀態，進水口57則保持繼續進水，當水樣達到一定水位后，將從溢流口56溢流。該工作狀態較佳地持續約兩分鐘。

具體來說，由于排水口58已關閉，流通池50內開始積蓄新的水樣，該水樣從進水腔59起逐步地經由過濾構件52過濾到濾水腔53內，例如分別經由通過過濾網52a-c形成的濾水腔53a-c滲透，以獲得滿足要求的濾水，以待取用。

新的水樣中的漂浮物也會經由溢流口56留出。

此外，由于濾網的上部較佳為光滑的平板(例如不銹鋼表面)，因此凝絮狀的漂浮物很難粘滯在該光滑的平板上，從而大幅降低了過濾構件52被堵塞住的可能性。

最后，在第三工作狀態下，進水口57也停止進水，溢流口56停止溢流，新的水樣留在流通池50內，等待下游的儀器取用。該過程可持續較長時間，例如1-2小時，如圖6中所示。如前所述，在此狀態下，水樣可以經由采水口55以及通過管道輸送到后續的水質在線監測儀100。

在該第三工作狀態下，由于無須進水，過濾構件52以及水泵80也就無須再工作，這大大減少了過濾構件52被堵塞住的可能性，并且降低了整個系統的能耗。

上述三個工作狀態可反復進行多次，以不斷實現排出舊的水樣，蓄好新的水樣，以進行水質在線監測。工作狀態的次序不可交換，但持續時間可根據具體需求來進行調整。

本實用新型中所述的具體實施例僅為較佳的實施方式，并不意在限制由下述權利要求書所限定的保護范圍。本領域技術人員可根據本實用新型中所述的內容作等效變化與改型，這些都落入本實用新型的保護范圍。
