本實用新型屬于氣體檢測技術領域，尤其涉及一種新型多功能六氟化硫檢測設備。

背景技術：

由于 SF6——六氟化硫氣體具有優異的絕緣和滅弧性能，被廣泛應用于高壓電氣的生產和使用中。純凈的SF6 無色無味、不燃，在常溫下化學性能非常穩定，但是，在斷路器、開關等分斷操作過程中，在電弧、電暈、電火花以及高溫等因素下，SF6 氣體會分解出有毒物質，排放到大氣中，污染環境，這些有毒物質會刺激皮膚、眼睛、粘膜，吸入過量還會引起頭痛、肺水腫，甚至致人死亡，同時也給電氣設備的正常運行帶來不利的影響。而充有 SF6 氣體的設備大多安裝在室內，空氣流通速度相對緩慢，如果 SF6 氣體一旦泄露，將在室內沉積不易消散，由于該氣體無色無味，泄漏后不易被發現，因此，監控六氟化硫氣體是否泄露就顯得尤為重要。

中國專利公開號為CN 103293272 A，發明創造的名稱為六氟化硫檢測報警儀，包括DC-DC電源、氣敏元件、檢測電路，其特征是：裝有六氟化硫傳感器的氣體采樣和信號處理電路連接到作為中央處理器的單片機 PIC16F887上，中央處理器還連接著紅外遙控鍵盤信號采集電路，RS485 信號輸出、4-20mA 輸出和開關量輸出電路，數碼管顯示電路，使用狀態指示電路。但是現有六氟化硫檢測設備存在著檢測靈敏度低，操作使用不便，故障率高的問題。

因此，發明一種新型多功能六氟化硫檢測設備顯得非常必要。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種新型多功能六氟化硫檢測設備，以解決現有六氟化硫檢測設備存在著檢測靈敏度低，操作使用不便，故障率高的問題。一種新型多功能六氟化硫檢測設備，包括指示燈管，揚聲器，防護擋板，氣敏檢測裝置，機體，報警通信裝置，密封條，蓋板，顯示屏，充電孔，USB插孔和操控鍵，所述的指示燈管設置在顯示屏的側部；所述的揚聲器設置在顯示屏的上部；所述的防護擋板安裝在氣敏檢測裝置外端；所述的機體內部安裝報警通信裝置；所述的蓋板安裝在機體的側部；所述的蓋板的邊緣粘貼密封條；所述的充電孔或者USB插孔設置在機體的底部；所述的氣敏檢測裝置包括支撐板，導向凹槽，透氣孔，檢測板插槽，金屬壓條和信號處理芯片，所述的支撐板兩側設置導向凹槽；所述的透氣孔設置在檢測板插槽兩側；所述的檢測板插槽底部設置金屬壓條；所述的信號處理芯片安裝在檢測板插槽的底部。

所述的檢測板插槽采用長度為2厘米至4厘米的夾縫；所述的檢測板插槽采用三個或者四個；所述的檢測板插槽平行分布，有利于安裝便捷，提高檢測靈敏度。

所述的金屬壓條采用彈性硅鋼條；所述的金屬壓條采用兩條，有利于固定穩固，降低故障率。

所述的透氣孔采用直徑為3毫米至5毫米的通孔；所述的透氣孔間距為3毫米至5毫米，有利于改善擴大空氣接觸面積，提高檢測靈敏度。

所述的導向凹槽采用寬度為2毫米至4毫米的V型槽，有利于支撐板推拉方便便捷，提高工作效率。

所述的指示燈管采用LED雙色燈管；所述的指示燈管通過導線與報警通信裝置相連接，利于觀察方便，便于及時處理報警信息。

所述的報警通信裝置內部設置GPRS模塊和ZigBee模塊，有利于通信便捷，提高工作效率。

所述的蓋板采用厚度為1毫米至2毫米的拱形玻璃板，有利于觀察方便，防止灰塵雜物進入機體，將低設備故障率。

與現有技術相比，本實用新型具有如下有益效果：由于本實用新型的一種新型多功能六氟化硫檢測設備廣泛應用于氣體檢測技術領域。同時，本實用新型的有益效果為：

1.本實用新型檢測板插槽的設置，有利于安裝便捷，提高檢測靈敏度。

2.本實用新型的透氣孔的設置，有利于改善擴大空氣接觸面積，提高檢測靈敏度。

3.本實用新型的蓋板的設置，有利于觀察方便，防止灰塵雜物進入機體，降低設備故障率。

附圖說明

圖1是本實用新型的結構示意圖。

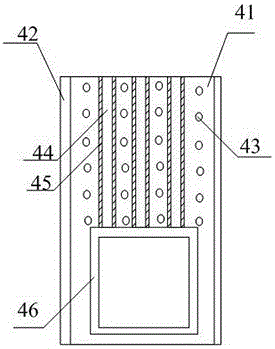

圖2是本實用新型的氣敏檢測裝置結構示意圖。

圖中：

1-指示燈管，2-揚聲器，3-防護擋板，4-氣敏檢測裝置，41-支撐板，42-導向凹槽，43-透氣孔，44-檢測板插槽，45-金屬壓條，46-信號處理芯片，5-機體，6-報警通信裝置，7-密封條，8-蓋板，9-顯示屏，10-充電孔，11-USB插孔，12-操控鍵。

具體實施方式

以下結合附圖對本實用新型做進一步描述：

實施例：

如附圖1至附圖2所示

本實用新型提供一種新型多功能六氟化硫檢測設備，包括指示燈管1，揚聲器2，防護擋板3，氣敏檢測裝置4，機體5，報警通信裝置6，密封條7，蓋板8，顯示屏9，充電孔10，USB插孔11和操控鍵12，所述的指示燈管1設置在顯示屏9的側部；所述的揚聲器2設置在顯示屏9的上部；所述的防護擋板3安裝在氣敏檢測裝置4外端；所述的機體5內部安裝報警通信裝置6；所述的蓋板8安裝在機體5的側部；所述的蓋板8的邊緣粘貼密封條7；所述的充電孔10或者USB插孔11設置在機體5的底部；所述的氣敏檢測裝置4包括支撐板41，導向凹槽42，透氣孔43，檢測板插槽44，金屬壓條45和信號處理芯片46，所述的支撐板41兩側設置導向凹槽42；所述的透氣孔43設置在檢測板插槽44兩側；所述的檢測板插槽44底部設置金屬壓條45；所述的信號處理芯片46安裝在檢測板插槽44的底部。

所述的檢測板插槽44采用長度為2厘米至4厘米的夾縫；所述的檢測板插槽44采用三個或者四個；所述的檢測板插槽44平行分布，有利于安裝便捷，提高檢測靈敏度。

所述的金屬壓條45采用彈性硅鋼條；所述的金屬壓條45采用兩條，有利于固定穩固，降低故障率。

所述的透氣孔43采用直徑為3毫米至5毫米的通孔；所述的透氣孔43間距為3毫米至5毫米，有利于改善擴大空氣接觸面積，提高檢測靈敏度。

所述的導向凹槽42采用寬度為2毫米至4毫米的V型槽，有利于支撐板41推拉方便便捷，提高工作效率。

所述的指示燈管1采用LED雙色燈管；所述的指示燈管1通過導線與報警通信裝置6相連接，利于觀察方便，便于及時處理報警信息。

所述的報警通信裝置6內部設置GPRS模塊和ZigBee模塊，有利于通信便捷，提高工作效率。

所述的蓋板8采用厚度為1毫米至2毫米的拱形玻璃板，有利于觀察方便，防止灰塵雜物進入機體5，將低設備故障率。

工作原理

本實用新型中，用手操縱防護擋板3，支撐板41從機體5中拉出，將多類氣體檢測板安裝入檢測板插槽44，通過金屬壓條45固定安裝，與信號處理芯片46相連，當檢測值超過設定值時，觸發報警通信裝置6，通過無線信號發射至監控平臺。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
