本實用新型涉及焊接技術領域，特別涉及一種焊趾形貌的測量裝置。

背景技術：

焊趾是焊縫表面與母材交界處。焊縫檢驗尺在測量比較大焊縫能夠滿足要求，只需要測出大概尺寸，由于尺端是一個平面，但忽略了焊趾處不光滑的因素。工程中的應用一般不考慮焊趾處的不光滑因素，但是在某些研究領域，例如焊接接頭疲勞行為研究中，焊趾幾何形貌是不容忽視的因素。例如焊縫中魚鱗焊焊趾的細節較復雜，采用傳統的焊縫檢測尺測量并不能滿足高精度的要求。現有的測量焊腳尺寸主要是依靠焊縫檢驗尺。焊縫檢驗尺量程一般滿足要求，其最小刻度為1mm，而小于1mm的需要依靠估讀，這樣的測量會造成誤差，在研究領域中這種誤差會對結果產生比較大的影響。

技術實現要素：

本實用新型提供一種焊趾形貌的測量裝置，解決或部分解決了現有技術中焊趾形貌測量精度不高的技術問題，達到了提高焊趾形貌測量精度高的技術效果。

為解決上述技術問題，本實用新型提供了一種焊趾形貌的測量裝置，所述測量裝置包括：

探針，所述探針上設置有一測量傳感器和定位傳感器，所述探針的一端的端部為針狀，所述測量傳感器和所述定位傳感器用于分別發送的垂直方向位移信號和水平方向的位移信號；

控制器，與所述探針連接，用于接收所述測量傳感器和所述定位傳感器分別發送的垂直方向位移信號和水平方向的位移信號；

顯示器，與所述控制器連接，并根據所述控制器實時接收到的所述測量傳感器和所述定位傳感器發送的位移信號顯示焊趾形貌曲線。

優選的，所述探針具有一楔形面。

優選的，所述探針的端部是經過高耐磨處理。

優選的，所述探針的端部經過鍍硬鉻處理。

優選的，所述測量裝置還包括一彈性件，所述彈性件的兩端分別與所述探針和所述控制器連接。

優選的，所述彈性件具體為彈簧。

優選的，所述測量傳感器和所述定位傳感器具體為位移傳感器。

優選的，所述測量裝置還包括一固定組件，所述固定組件與所述控制器連接，用于控制所述控制器與所述探針的位置。

優選的，所述固定組件包括一固定座和與所述固定座連接的連桿機構。

優選的，所述測量裝置還包括與所述連桿機構固定連接的滑軌和與所述控制器固定連接的滑塊，所述滑塊卡設在所述滑軌中，以保證所述控制器按所述滑軌的軌跡移動。

本申請有益效果如下：

本申請提供的焊趾形貌的測量裝置，通過測量傳感器和定位傳感器分別獲取所述探針在焊趾上的垂直方向和水平方向的位移，來確定所述焊趾形貌曲線。所述探針設計成針狀，所述探針的端部進行高耐磨處理，以便獲得高測量精度和耐用性。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例。

圖1為本申請較佳實施方式一種焊趾形貌的測量裝置的結構示意圖；

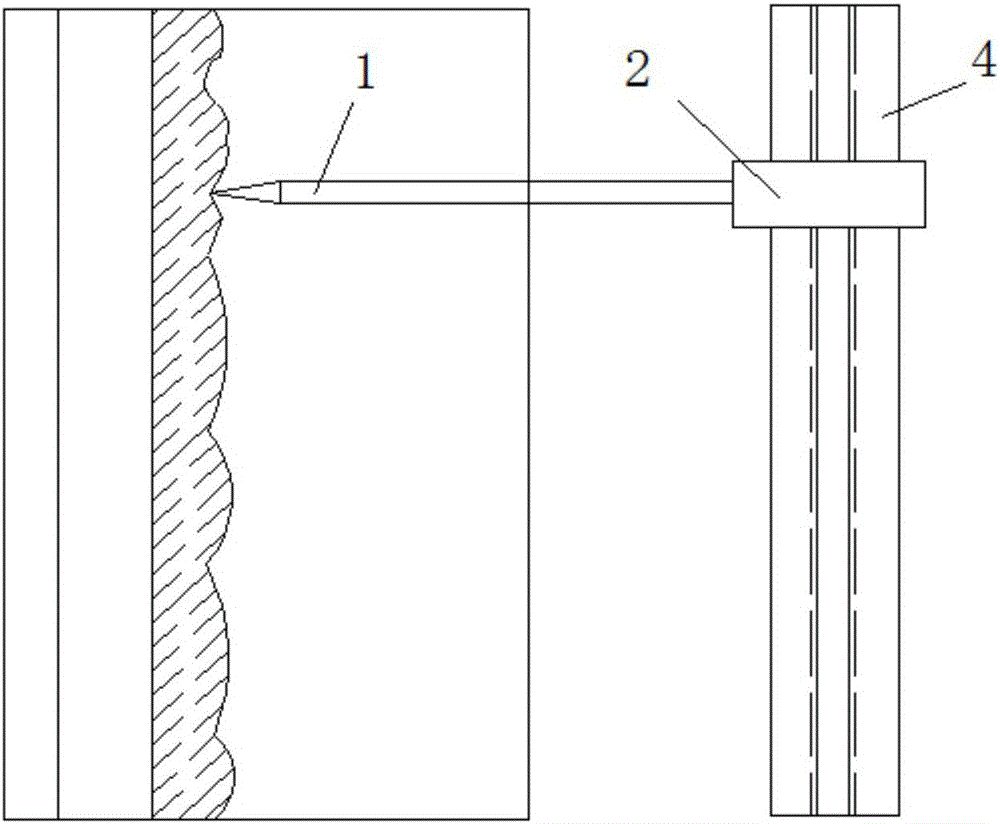

圖2為本申請圖1的俯視圖；

100-焊趾形貌的測量裝置，1-探針，2-控制器，3-固定組件，31-固定座，32-連桿機構，4-滑軌，200-第一板，300-第二板。

具體實施方式

為了更好的理解上述技術方案，下面將結合說明書附圖以及具體的實施方式對上述技術方案進行詳細的說明。

圖1為本申請一較佳實施方式一種焊趾形貌的測量裝置的結構示意圖；圖2為本申請圖1的俯視圖。請同時參閱圖1和圖2，本申請提供的焊趾形貌的測量裝置100的包括探針1、控制器2及顯示器。

所述探針1上設置有一測量傳感器和定位傳感器，所述探針1的一端的端部為針狀，避免測針在緊貼母材，因母材表面不平導致其變形、彎曲，測量位置會偏離焊趾部位。所述測量傳感器和所述定位傳感器用于分別發送的垂直方向位移信號和水平方向的位移信號。作業時，探針1在焊趾上移動，并通過測量傳感器和所述定位傳感器實時測量所述探針1所在的垂直方向的位移和水平方向的位移。所述探針1具有一楔形面，且所述探針1的端部是經過高耐磨處理，所述探針1的端部經過鍍硬鉻處理，以便獲得高測量精度和耐用性。優選的，所述測量傳感器和所述定位傳感器具體為位移傳感器。優選的，所述測量傳感器和所述定位傳感器具體為容柵位移傳感器，使得所述探針1具有體積小、結構簡單、分辨率和準確度高、測量速度快、功耗小、成本低、對使用環境要求不高等突出的特點。

所述控制器2與所述探針1連接，用于接收所述測量傳感器和所述定位傳感器分別發送的垂直方向位移信號和水平方向的位移信號；

所述顯示器用于顯示焊趾形貌曲線，所述顯示器與所述控制器2連接，并根據所述控制器2實時接收到的所述測量傳感器和所述定位傳感器發送的位移信號顯示焊趾形貌曲線。具體的，所述顯示器根據所述控制器2實時接收到的所述垂直位移信號作為縱坐標，所述控制器2實時接收到的水平位移信號作為橫坐標，以顯示一焊趾形貌曲線。

另外，所述測量裝置100還包括一彈性件，所述彈性件用于在所述探針1使用完后能夠自動復位，所述彈性件的兩端分別與所述探針1和所述控制器2連接。在本實施方式中，所述彈性件具體為彈簧。

為了方便固定或旋轉所述探針1，調節所述探針1的整體高度位置，所述測量裝置100還包括一固定組件3，所述固定組件3與所述控制器2連接，用于控制所述控制器2與所述探針1的位置。所述固定組件3包括一固定座31和與所述固定座31連接的連桿機構32。所述固定座31具體為磁性座，以吸附在待測物上；和/或，所述固定座31與連桿機構32通過鉸鏈連接。所述連桿機構32具體為導桿滑塊機構。所述固定座31為磁性座，可以吸附在待測物體上，固定方便，所述測量裝置100還包括與所述連桿機構32固定連接的滑軌4和與所述控制器2固定連接的滑塊，所述滑塊卡設在所述滑軌4中，以保證所述控制器2按所述滑軌4的軌跡移動。

作業時，所述測量裝置100中的彈性件可控制探針1的伸縮，所述焊趾位于第一板200和第二板300的夾角處，以所述第一板200作為基準面，將所述探針1頂住第一板200進行調零，通過連桿機構32調節所述探針1與所述焊趾接觸，通過調節所述滑塊在所述滑軌4上的位置以調節所述探針1的水平位置，使所述滑塊在所述滑軌4上滑動，以帶動所述探針1從所述滑軌4的一端向另一端滑動，因焊趾不平滑造成的探針1沿著焊趾垂直方向移動得到垂直方向位移信號，定位傳感器通過滑軌4上滑動距離得到水平方向的位移信號，以形成焊趾形貌曲線數據。

本申請有益效果如下：

本申請提供的焊趾形貌的測量裝置，通過測量傳感器和定位傳感器分別獲取所述探針在焊趾上的垂直方向和水平方向的位移，來確定所述焊趾形貌曲線。所述探針設計成針狀，所述探針的端部進行高耐磨處理，以便獲得高測量精度和耐用性。

最后所應說明的是，以上具體實施方式僅用以說明本實用新型的技術方案而非限制，盡管參照實例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的精神和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
