本發明涉及一種試驗設備，特別涉及一種汽車變速器撥叉防塵罩疲勞試驗臺。

背景技術：

目前汽車變速箱撥叉疲勞檢測儀器較為短缺，并且只能檢測單一要素，不利于在生產類企業中推廣，鑒于此，本發明提供了一種對多要素的檢測結合于一體的設備，可檢測往復擺動對拔插的影響，以及溫度、水對變速箱壽命的影響，為提高產品品質提供了基礎。

技術實現要素：

為解決現有技術的不足，本發明的目的是提供一種可檢測多種要素對變速箱使用壽命影響的試驗設備，為提高產品的品質奠定基礎。

為實現上述技術目的，本發明采用的技術方案如下。

一種汽車變速器撥叉防塵罩疲勞試驗臺，其包括試驗臺面、安裝于試驗臺面上的伺服電機、安裝于試驗臺面用于固定變速器的鎖緊架，伺服電機的輸出軸固定連接偏心輪，偏心輪上設置有偏離其圓心位置的插孔，插孔通過鉚釘與連桿的驅動端連接，連桿的懸置端連接有擺臂，擺臂的頂部連接變速器撥叉，擺臂與變速器撥叉連接位置處還安裝有指針，鎖緊架上安裝有水平放置并且與指針相對應的標尺，連桿的懸置端端部通過橡膠帶連接鎖緊架。

上述技術方案的進一步改進，鎖緊架外部安裝一防塵罩，防塵罩內安裝有加熱模塊。

上述技術方案的進一步改進，試驗臺面的下方還設置有底板，底板上安裝有水槽，水槽內放置有水泵，水泵的輸出端連接噴水管，噴水管的末端設置噴頭，噴水管的末端延伸至防塵罩內，防塵罩內還安裝有排水管的進水端，排絲管的排水端延伸至水槽內。

上述技術方案的進一步改進，上述的連桿為伸縮桿。

上述技術方案的進一步改進，連桿的懸置端處設置有沿其長度方向延伸的滑槽，擺臂與連桿的連接端部安裝有滑動套接于連桿的滑套，滑套內安裝有與滑槽相匹配的導柱，滑套上安裝有若干個用于固定滑套與連桿的鎖緊螺栓。

本發明的優點在于：通過伺服電機驅動擺臂的擺動，從而模擬撥叉的往復撥動，并且可更加試驗條件，更改撥叉撥動的幅度，在本發明中，將溫度、水對變速器的影響均結合于一體，可以模擬更為復雜的環境，使得試驗結果更具有真實性，為提高產品的品質奠定基礎。

附圖說明

為了更清楚地說明本發明實施例，下面將對實施例中所需要使用的附圖做簡單的介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

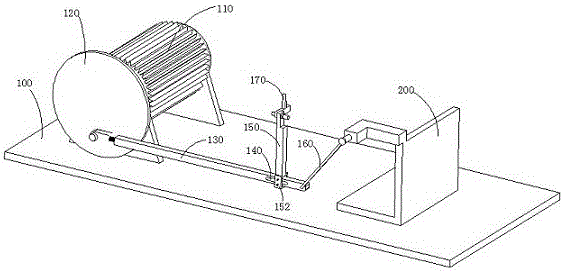

圖1為本發明的立體結構示意圖。

圖2為本發明的立體結構示意圖。

圖3為本發明的防塵罩結構示意圖。

圖中標示為：

100、試驗臺面；110、伺服電機；120、偏心輪；130、連桿；140、滑槽；150、擺臂；152、滑套；160、橡膠帶；170、指針；200、鎖緊架；300、防塵罩；310、底板；320、水槽；330、排水管；340、噴水管。

具體實施方式

下面結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下，所獲得的所有其他實施例，都屬于本發明保護范圍。

如圖1、2所示，一種汽車變速器撥叉防塵罩疲勞試驗臺，其包括試驗臺面100、安裝于試驗臺面100上的伺服電機110、安裝于試驗臺面100用于固定變速器的鎖緊架200，伺服電機110的輸出軸固定連接偏心輪120，偏心輪120上設置有偏離其圓心位置的插孔，插孔通過鉚釘與連桿130的驅動端連接，連桿130的懸置端連接有擺臂150，擺臂150的頂部連接變速器撥叉，擺臂150與變速器撥叉連接位置處還安裝有指針170，鎖緊架200上安裝有水平放置并且與指針170相對應的標尺（圖中沒有示出），連桿170的懸置端端部通過橡膠帶160連接鎖緊架200，通過橡膠帶160提供的拉力保障連桿的順利擺動。

當伺服電機110驅動偏心輪120轉動，并驅動與偏心輪120連接的連桿運動，在橡皮帶牽引力作用下，實現擺臂150的左右擺動，從而實現撥叉的擺動，撥叉的擺動幅度可通過指針在標尺上的偏轉幅度直接獲取。

更為優化地，上述的連桿130為伸縮桿，通過調整連桿130的長度，從而實現控制指針偏轉幅度的目的，即撥叉擺動的幅度。

更為優化地，連桿130的懸置端處設置有沿其長度方向延伸的滑槽140，擺臂150與連桿130的連接端部安裝有滑動套接于連桿的滑套152，滑套152內安裝有與滑槽140相匹配的導柱（圖中沒有示出），滑套152上安裝有若干個用于固定滑套152與連桿130的鎖緊螺栓。

如圖3所示，為測量溫度對變速器的影響，需在鎖緊架200外部安裝一防塵罩300，使得變速器與外界隔絕，避免外部的環境影響實驗的結果，防塵罩內安裝有加熱模塊，通過加熱模塊對防塵罩內空氣進行加熱，通過熱傳導的方式，模擬高溫環境對變速器的影響。

如圖3所示，為測量水對變速器的影響，試驗臺面100的下方還設置有底板310，底板310上安裝有水槽320，水槽320內放置有水泵（圖中沒有示出），水泵的輸出端連接噴水管340，噴水管340的末端可設置噴頭，促進噴水均勻，噴水管340的末端延伸至防塵罩300內，防塵罩300內還安裝有排水管330的進水端，排絲管330的排水端延伸至水槽320內。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本發明；對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本發明中所定義的一般原理可以在不脫離本發明的精神或者范圍的情況下，在其他實施例中實現。因此，本發明將不會被限定于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
