本實用新型涉及氣象水文技術領域，具體涉及一種測暴雨的可拆卸便攜式雨量計。

背景技術：

當發生暴雨時，在野外準確、快速地測量降雨量是水文、氣象部門的重要任務，因此設計一款便攜式、專業測暴雨的雨量計具有非常重要的意義。

常見的雨量計有翻斗式和虹吸式。翻斗式雨量計是由感應器及信號記錄器組成的遙測雨量儀器，感應器由承水器、上翻斗、計量翻斗、計數翻斗和干簧開關等構成；記錄器由計數器、錄筆、自記鐘和控制線路板等構成。但雨量越大，翻斗式雨量計測量誤差越大，因此不適合測大暴雨。虹吸式雨量計由承水器、浮子室、自記鐘和外殼所組成，測量精度高，但結構復雜，一般固定在雨量站中使用，不便于攜帶。

此外在公開的雨量計專利中，有的在雨量計頂部添加金屬濾網，有效地防止暴雨夾雜的樹葉、灰塵、昆蟲等雜物進入雨量計，但雨水打在濾網上濺出，影響測量精度；有的采用虹吸管結構，解決了雨量過大儲水筒集滿問題，但排出的積水進入裝置內部，影響壓力傳感器的工作，存在安全隱患。

技術實現要素：

本實用新型提供一種測暴雨的可方便拆卸、便于攜帶、能實時測量降雨并能減少蒸發的雨量計，以解決現有技術中存在的無法攜帶、結構復雜和測量精度差等問題。

為實現上述目的，本實用新型采用的技術方案為：

一種測暴雨的可拆卸便攜式雨量計，包括防濺上蓋1，還包括由下至上順序連接的防側倒底板15、量雨計支座12和外殼13，所述外殼13內由上至下依次設有儲雜物擋板4、漏斗5、儲水量杯8、固定緩沖臺10和壓力傳感器11，量雨計支座12內設有與壓力傳感器11相接的數據采集器，防濺上蓋1與置于儲雜物擋板4上方的濾網3相連，漏斗5穿過泡沫塑料板9伸入儲水量杯8內。

進一步的，所述外殼13頂部設有防濺上蓋1，防濺上蓋1外圍通過掛鉤2連接濾網3。

進一步的，所述防濺上蓋1為直徑延其軸線由上至下逐漸增大的圓臺，所述濾網3為半球狀，濾網3開口端連接儲雜物擋板4，防濺上蓋1下圓面直徑與濾網3開口直徑相同，濾網3開口直徑不大于漏斗5開口直徑。

進一步的，所述漏斗5通過承壓支架6與儲水量杯8相連，所述承壓支架6和儲水量杯8通過連接螺絲7相連。

進一步的，所述漏斗5底部設有漏斗管18，所述儲水量杯8內放置穿入漏斗管18的泡沫塑料板9，所述泡沫塑料板9隨著儲水量杯8內水位的變動而升降。

進一步的，所述固定緩沖臺10上設有用于固定儲水量杯8的凹槽。

進一步的，所述防側倒底板15通過安裝螺絲17連接量雨計支座12，所述量雨計支座12通過螺紋連接外殼13。

進一步的，所述防側倒底座15上設置有三個調平螺母14和圓水準氣泡16。

進一步的，所述數據采集器與電腦終端相連。

進一步的，所述防濺上蓋1材質為不銹鋼，所述濾網3為韌性金屬濾網。

與現有技術相比，本實用新型具有以下優點：

本實用新型提供的測暴雨的便攜式可拆卸雨量計連接方式采用卡槽、掛鉤、螺絲和螺紋相連，便于拆卸清洗以及便于遠距離攜帶和隨時組裝，同時便于更換部件延長雨量計使用壽命。

由于漏斗通過承壓支架與儲水量杯形成受力整體，壓力傳感器能實時測出降雨情況，解決了當出現大暴雨，漏斗與儲水量杯分離，降雨速度大于漏斗出水速度，漏斗內滯留積水而使得壓力傳感器不能實時測量的問題。

通過增加防濺上蓋減少了雨水在雨量計入口的濺入，收集的雨水可順著防濺上蓋內壁流下有效防止雨水的濺出，減少誤差，提高測量的準確性。在測量過程中可利用雨水的沖刷作用和自重作用使得隨著雨水擋在濾網上的樹葉、小蟲子等雜物順著濾網落到儲雜物擋板上，保證雨水能順利通過濾網，防止發生堵塞。儲水量杯內設置有塑料泡沫板，可隨著儲水量杯內水面的變動而升降，以防止夏季暴雨氣溫高引發的蒸發，提高夏季測量的準確度，同時泡沫塑料板具有保溫作用，保證寒冷天氣雨量計的準確測量。

防傾倒底座可用調節螺母使圓水準氣泡居中以調節水平，避免在野外凹凸地面因雨量計未置平整而使所測雨量偏小問題，安裝時也可連接三腳架，由底座自身重量降低整個儀器重心避免風吹倒雨量計。

附圖說明

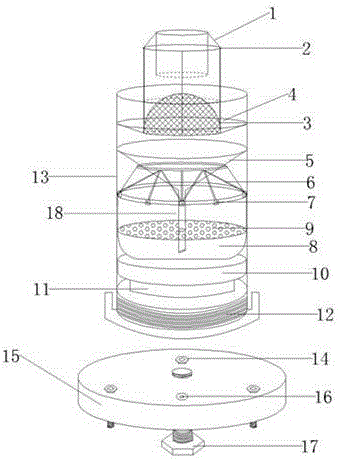

圖1是本實用新型的結構示意圖；

其中，1-防濺上蓋；2-掛鉤；3-濾網；4-儲雜物擋板；5-漏斗；6-承壓支架；7-連接螺絲；8-儲水量杯；9-泡沫塑料板；10-固定緩沖臺；11-壓力傳感器；12-量雨計支座；13-外殼；14-調平螺母；15-防傾倒底座；16-圓水準氣泡；17-安裝螺絲；18-漏斗管。

具體實施方式

下面結合附圖與具體實施方式對本實用新型作進一步詳細描述。

如圖1所示，一種測暴雨的便攜式可拆卸雨量計，由防濺上蓋1、掛鉤2、濾網3、儲雜物擋板4、漏斗5、承壓支架6、連接螺絲7、儲水量杯8、泡沫塑料板9、固定緩沖臺10、壓力傳感器11、量雨計支座12、外殼13、調平螺母14、防傾倒底座15、圓水準氣泡16和安裝螺絲17組成，漏斗5底部設有漏斗管18。

防濺上蓋1通過卡槽與外殼13相連，外殼13外圍頂部和防濺上蓋1外圍對應位置分別設有用于卡住四個掛鉤2的四個開口，四個開口以防濺上蓋1或外殼13的軸線為中心對稱排布，防濺上蓋1通過掛鉤2連接濾網3，濾網3置于儲雜物擋板4上，便于將濾網3從外殼13中放入或取出，漏斗5位于濾網3下方，漏斗5通過承壓支架6伸入儲水量杯8內，承壓支架6和儲水量杯8之間通過連接螺絲7相連。防濺上蓋1為直徑延其軸線由上至下逐漸增大的圓臺，濾網3為半球狀，濾網3開口端連接儲雜物擋板4，使得濾網3位于儲雜物擋板4的中間位置，防濺上蓋1下圓面直徑與濾網3開口直徑相同，濾網3開口直徑不大于漏斗5開口直徑。外殼13可通過螺紋與量雨計支座12旋緊固定，量雨計支座12內設有與壓力傳感器11相接的數據采集器，壓力傳感器11上有固定緩沖臺10，固定緩沖臺10通過在其臺面設置的卡槽固定儲水量杯8。防傾倒底座15上有三個調平螺母14和圓水準氣泡16，利用安裝螺絲17由下至上旋進防傾倒底座15中心的螺紋孔與量雨計支座12中心的螺紋孔來實現防傾倒底座15和量雨計支座12的安裝；量雨器支座12外圍和外殼13底部對應外圈位置均設有螺紋，兩者通過螺旋結構相連。

為便于雨水滑落和防止出現銹蝕等不良情況，本案優選不銹鋼材質的防濺上蓋1；濾網3具有分離雨水和夾雜物的作用，為避免過重夾雜物對濾網3產生嚴重破壞，本案選取的濾網3為韌性金屬濾網。本案并不限定防濺上蓋1和濾網3的材質，可根據實際情況和用途選擇合適的材質。

雨水沿著防濺上蓋1內壁流下，雨水通過濾網3時，樹葉、蟲子和其他雜物會被擋在濾網3外，順著濾網3落到儲雜物擋板4上，為便于雜物快速下落，本案優選底部凹陷、四周向上傾斜的儲雜物擋板4，儲雜物擋板4、濾網3和外殼13圍成的空間足夠儲存雜物并且不會阻擋雨水通過濾網3，待測量結束清理雜物時可以先將外殼13從量雨計支座12上旋下，倒置，取下防濺上蓋1和濾網3，將各類雜物直接倒出。雨水通過濾網3流入濾網3下方的漏斗5內，為促使雨水全部流入漏斗5內，本案選用的漏斗5開口直徑不小于濾網3開口直徑，隨后雨水進一步匯入儲水量杯8中，儲水量杯8設計成上部等直徑下部圓弧收縮的量杯，漏斗5的漏斗管18底部為斜開口并伸入儲水量杯8內，這種斜開口形式有效提高雨水下滑速度，儲水量杯8內放置有中部開口、可插入漏斗管18的塑料泡沫板9，隨著雨水在儲水量杯8內越聚越多，塑料泡沫板9會隨著水面抬升而升高，也會隨著水面下降而下降，以防止夏季暴雨因氣溫高引發的蒸發，同時塑料泡沫板9有保溫作用，保證寒冷天氣雨量計的準確測量，本案不限定塑料泡沫板9的厚度、大小和數量，保證其實現保溫和整體覆蓋儲水量杯8即可。若某段時間暴雨量偏大，漏斗5的集雨速度大于漏斗5的雨水下流速度則會出現雨水在漏斗5內滯留的情況，此時由于漏斗5通過承壓支架6架在了儲水量杯8上，增加的雨水的重量會被壓力傳感器11檢測，壓力傳感器11連接量雨計支座12里的數據采集器，所采集的壓力信息能及時傳輸到電腦終端，從而實現實時測量降雨。防傾倒底座15可用三個調節螺母14使圓水準氣泡16居中以調節平衡可避免地面不平引起的雨量計不平使所測雨量偏小等問題，安裝時也可連接三腳架，由防傾倒底座15的自身重量降低整個儀器重心避免風吹倒雨量計。

以上所述僅是本實用新型的優選實施方式，應當指出：對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
