本實用新型涉及測量工具技術領域，特別涉及一種楔形塞尺。

背景技術：

楔形塞尺,一般為金屬制成,在其中斜的一面上有刻度，一種施工用現場測量工具；一般與之相配的水平尺,將水平尺放于墻面上或地面上,然后用楔形塞尺塞入,以檢測墻,地面水平度,垂直度誤差；建筑上一般用來檢查平整度\水平度\縫隙等,還直接檢查門窗縫。

目前，公開號為CN202947635U的中國專利公開了一種楔形塞尺，它包括塞尺本體，塞尺本體的一端固接著一只手柄，塞尺本體的縱截面呈三角形，塞尺本體的橫截面呈矩形，在塞尺本體的頂面上均布設置著高度刻度，該高度刻度用以指示塞尺底面與塞尺頂面之間的垂直距離。

這種楔形塞尺，在使用時，直接將其塞入縫隙中，然后讀取所卡部位的刻度，就能得到縫隙大小，雖然這樣一次性可以測量縫隙的大小，提高測量效率，但是，在讀取數值時，有一些環境因素的影響，不是很方便讀取，通常會在塞尺上加上滑塊，通過滑塊或者類似滑塊的標記作用物品來輔助數值的讀取，但是塞尺拿出后滑塊會出現松動的問題，還是會使得數值讀取有偏差的問題，因此，我們需要在此基礎上做進一步的改進。

技術實現要素：

本實用新型的目的是提供一種楔形塞尺，其具有使施工人員讀取方便且精準的優點。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種楔形塞尺，包括塞尺本體和固定安裝在塞尺本體一端的手柄，所述塞尺本體的縱截面呈三角形，橫截面呈矩形，在塞尺本體的頂面上均布設有用以指示塞尺底面與塞尺頂面之間的垂直距離的刻度，所述塞尺本體上設有滑動連接的滑塊以及用以限制滑塊在塞尺本體上滑動的固定機構，所述固定機構包括安裝在滑塊上的的固定件和設置在塞尺本體上與固定件相對應的固定部。

如此設置，通過安裝在塞尺本體上的滑塊，當測量位置放置好后將滑塊滑動至根部與測量體的外壁貼合，這樣一來就幫助了使用時數值的讀取，并且在滑塊上加設的固定機構能夠有效的對滑塊進行固定作用，有效的避免楔形塞尺在拿取需要讀數時滑塊發生滑移，造成數值產生偏差的問題，整一個的結構設置簡單，能有效的提高實際使用時的一個測量質量。

進一步設置：所述固定件包括與滑塊可拆卸的連接部和安裝在連接部延伸端的卡合部，所述固定部為與卡合部相對應的卡槽，所述卡槽設置在塞尺本體的外壁上。

如此設置，將固定件設置由連接部和卡合部組成，通過卡合部與卡槽的一個卡合固定結構實現對滑塊的一個固定效果，使用方便快捷，能有效的提高工作效率。

進一步設置：所述連接部的延伸端還設有用以方便將卡合部從卡槽內取出的凸體。

如此設置，通過安裝的凸體，使用者掰動凸體就能將卡合部從卡槽內拔出，實現取消對滑塊固定。

進一步設置：所述滑塊的底部對稱設有凸塊，在塞尺本體的兩側面上設有與凸塊相適配的滑槽。

如此設置，滑塊通過凸塊在塞尺本體上做出滑動，在滑動時整一個的結構穩定性高，能進一步的提高測量精準度。

進一步設置：所述卡合部呈半球狀體設置，所述卡合部的外表面與卡槽的內壁相貼合設置。

如此設置，卡合部設置為半球狀體的結構，放入卡槽后貼合的結構即可完成卡合部的固定，結構簡單，方便生產制造。

進一步設置：所述卡合部采用橡膠制成。

如此設置，橡膠的材質能有效的加強卡合部與卡槽卡合后之間的摩擦力，從而實現結合后滑塊與塞尺本體之間整體的穩固性。

進一步設置：所述凸塊呈“L”字形設置，所述凸塊的表面與滑槽的內壁貼合設置。

如此設置，呈“L”字形設置的凸塊在方便制造的前提下實現在塞尺本體上的穩固滑動。

進一步設置：所述滑塊的讀取端的頂角上設有直角形缺口槽。

如此設置，通過直角形缺口槽來讀取刻度的數值，能有效的提高測量質量。

綜上所述，本實用新型具有以下有益效果：

1、通過設置的滑塊和在滑塊上的固定機構，使用測量的數值精準；

2、使用方便快捷，并且結構簡單方便生產制造。

附圖說明

圖1是實施例楔形塞尺的立體結構示意圖；

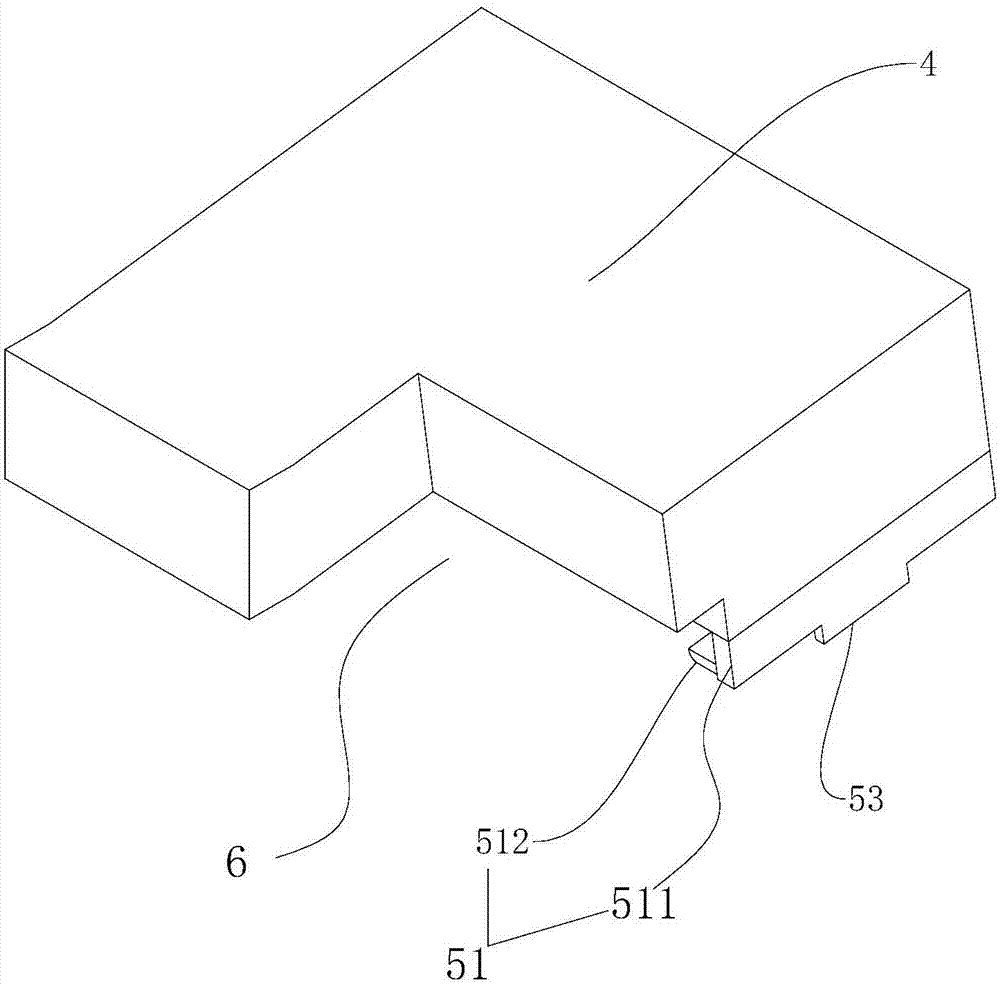

圖2是實施例楔形塞尺中滑塊的立體結構示意圖；

圖3是實施例楔形塞尺在圖2中滑塊的正視圖；

圖4是實施例楔形塞尺在圖1中A區域放大后的結構示意圖。

圖中，1、塞尺本體；2、手柄；3、刻度；4、滑塊；5、固定機構；51、固定件；511、連接部；512、卡合部；52、固定部；53、凸體；54、凸塊；55、滑槽；6、直角形缺口槽。

具體實施方式

下述的實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

以下結合附圖對本實用新型作進一步詳細說明。

實施例：

一種楔形塞尺，如圖1所示，包括塞尺本體1和固定安裝在塞尺本體1一端的手柄2，塞尺本體1的縱截面呈三角形，橫截面呈矩形，在塞尺本體1的頂面上均布設有用以指示塞尺底面與塞尺頂面之間的垂直距離的刻度3，另外，在塞尺本體1有刻度3的一面上設有滑動連接的滑塊4以及用以限制滑塊4在塞尺本體1上滑動的固定機構5，具體的，結合圖2和3所示，固定機構5包括了安裝在滑塊4上的的固定件51和設置在塞尺本體1上與固定件51相對應的固定部52（結合圖4所示）；在滑塊4的讀取端的頂角上設有直角形缺口槽6；通過直角形缺口槽6來讀取刻度3的數值，能有效的提高測量質量。

更進一步的，固定件51包括了與滑塊4可拆卸的連接部511和安裝在連接部511延伸端的卡合部512，固定部52為與卡合部512相對應的卡槽，卡槽設置在塞尺本體1的外壁上；將固定件51設置由連接部511和卡合部512組成，通過卡合部512與卡槽的一個卡合固定結構實現對滑塊4的一個固定效果，使用方便快捷，能有效的提高工作效率。

連接部511的延伸端還設有用以方便將卡合部512從卡槽內取出的凸體53；通過安裝的凸體53，使用者掰動凸體53就能將卡合部512從卡槽內拔出，實現取消對滑塊4固定。

滑塊4的底部對稱設有凸塊54，在塞尺本體1的兩側面上設有與凸塊54相適配的滑槽55；滑塊4通過凸塊54在塞尺本體1上做出滑動，在滑動時整一個的結構穩定性高，能進一步的提高測量精準度。

卡合部512呈半球狀體設置，卡合部512的外表面與卡槽的內壁相貼合設置；卡合部512設置為半球狀體的結構，放入卡槽后貼合的結構即可完成卡合部512的固定；進一步的，將卡合部512設置為采用橡膠制成，在實際使用中橡膠的材質能有效的加強卡合部512與卡槽卡合后之間的摩擦力，從而實現結合后滑塊4與塞尺本體1之間整體的穩固性。

凸塊54呈“L”字形設置，凸塊54的表面與滑槽55的內壁貼合設置；呈“L”字形設置的凸塊54在方便制造的前提下實現在塞尺本體1上的穩固滑動。

效果原理：

用手握住手柄2，將塞尺本體1賽到需要測量的位置直至卡住為止，通過安裝在塞尺本體1上的滑塊4，當測量位置放置好后將滑塊4滑動至根部與測量體的外壁貼合，隨后立即將橡膠材質的卡合部512擠壓卡入卡槽，實現卡合固定動作，完成控制滑塊4在塞尺本體1上的固定效果，數值讀取完成后通過凸體53將卡合部512從卡槽中拿出再次使用。
