本發明是關于能源與清潔，特別是關于一種燃料電池測試夾具。

背景技術：

1、燃料電池的核心部件是由質子交換膜、催化層和氣體擴散層三部分構成。其中氣體擴散層起著支撐催化層、導電導熱、調節水氣平衡的作用，其成本高昂，研究其耐久性十分必要。在燃料電池長時間的工作過程中，氣體擴散層會發生機械降解和化學降解，其中機械降解包括壓縮、凍融、水溶以及氣流侵蝕造成的不可逆的機械破壞；化學降解主要由于部分條件下，碳與水發生反應并被沖走致使氣體擴散層結構崩潰。由于氣體擴散層相較于燃料電池的其他結構件壽命更長，因而模擬常規工作情況下氣體擴散層的壽命預測以及衰減模式分析已被證明是一種非常有價值的測試方式。

2、然而針對于氣體擴散層的老化研究都集中在離線加速實驗上。離線加速實驗通過模擬氣體擴散層的降解機理，直接對氣體擴散本體采用物理方法或化學手段。但是離線加速實驗結果很難與實際電池運行操作條件下的氣體擴散層衰減聯系起來，并不能由此得出實際耐久性測試后氣體擴散層衰減對電池性能的影響程度，同時一些研究數據也顯示，離線和在線耐久性試驗的結果可能有很大的差距。目前所使用的在線耐久性測試來定量分析氣體擴散層的衰減，往往都是想辦法將老化過后的氣體擴散層進行分離，再次進行電池組裝進行性能測試分析，進而確定氣體擴散層對整個燃料電池性能衰減的貢獻。

3、上述所謂的“在線”測試研究氣體擴散層衰減對電池性能的影響，實際上都是加速老化測試結束后，針對后期性能數據或者拆解電池分離出氣體擴散層進行研究，無法做到“真正地”實時、在線檢測氣體擴散層的老化過程，也就無法真正建立氣體擴散層制備參數與壽命之間的關系。同時，拆解電池分離出氣體擴散層的過程也會對氣體擴散層造成不同程度的物理損傷，不利于氣體擴散層的進一步老化研究。因而亟需一種新的燃料電池測試夾具以克服現有測試反式無法充分實時反應氣體擴散層的老化進程。

4、公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現思路

1、本發明的目的在于提供一種燃料電池測試夾具，其能夠?qū)崟r(shí)模擬燃料電池的使用環境，較為準確的檢測出氣體擴散層的老化進程。

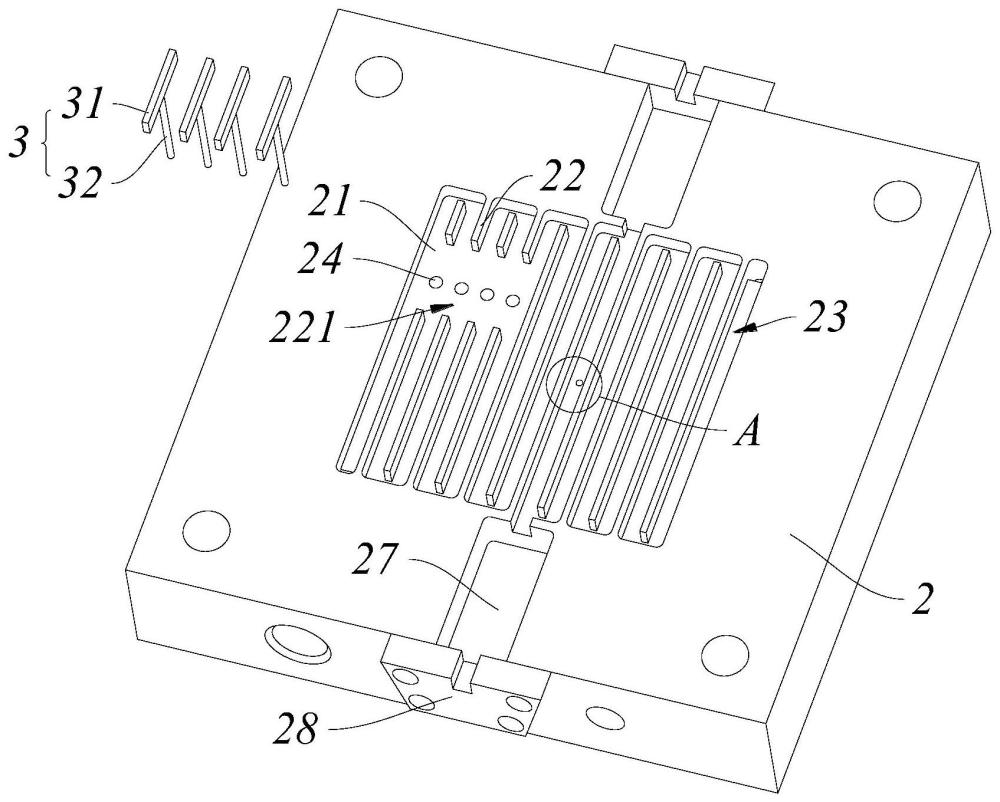

2、為實現上述目的，本發明的實施例提供了一種燃料電池測試夾具，用于測試燃料電池中單電池的老化程度。該燃料電池測試夾具包括陽極電池殼、陰極電池殼和“t”型探針。陽極電池殼包括第一流道槽以及多個第一槽板，所述第一流道槽和所述多個第一槽板共同形成第一流道。陰極電池殼被構造成與所述陽極電池殼蓋合在一起共同圍成容納所述單電池的空間，該陰極電池殼包括第二流道槽以及多個第二槽板，所述第二流道槽和所述多個第二槽板共同形成第二流道，所述第二槽板上具有探針槽。“t”型探針用于測試單電池陰極一側氣體擴散層的電導率，該“t”型探針包括橫段以及與所述橫段中心固定的豎段，所述“t”型探針的橫段設置于所述第二槽板的探針槽處，所述“t”型探針的豎段穿設于所述陰極電池殼；其中在工作狀態下，所述“t”型探針對應于所述單電池的被截?cái)鄥^(qū)域，且所述“t”型探針的橫段用于抵接所述單電池陰極一側的氣體擴散層。

3、在本發明的一個或多個實施方式中，所述“t”型探針與所述陰極電池殼絕緣，所述探針槽截?cái)嗨龅诙郯澹觥皌”型探針與被截?cái)嗟乃龅诙郯逯g具有間隙。

4、在本發明的一個或多個實施方式中，所述“t”型探針的橫段與所述第二流道槽之間設置有絕緣墊。

5、在本發明的一個或多個實施方式中，所述陰極電池殼上設置有與所述“t”型探針的豎段相適配的圓形通孔，所述“t”型探針的豎段設置有絕緣膠套，穿設并固定于所述圓形通孔內。

6、在本發明的一個或多個實施方式中，所述“t”型探針具有四個。

7、在本發明的一個或多個實施方式中，所述燃料電池測試夾具還包括電導率檢測儀，所述“t”型探針的一端與電導率檢測儀連接。

8、在本發明的一個或多個實施方式中，還包括與所述“t”型探針連接的四刀雙擲開關，所述四刀雙擲開關包括“0”位和“1”位，所述“0”位與所述電導率檢測儀連接，所述“1”位與所述陰極電池殼連接。

9、在本發明的一個或多個實施方式中，所述四刀雙擲開關四級同時切換，當所述四刀雙擲開關打在“0”位置時，所述電導率檢測儀與四個所述“t”型探針連接，所述電導率檢測儀以及四個所述“t”型探針與所述陰極電池殼絕緣用于對所述單電池被截?cái)鄥^(qū)域的氣體擴散層進行電導率的測試；當所述四刀雙擲開關打在“1”位置時，四個所述“t”型探針與所述陰極電池殼串聯，用于對所述單電池被截?cái)鄥^(qū)域的氣體擴散層進行正常的老化測試。

10、在本發明的一個或多個實施方式中，所述燃料電池測試夾具還包括接觸角檢測儀，所述接觸角檢測儀包括注射器、注射器針頭以及設置于所述注射器上的固定組件，所述固定組件包括固定螺絲、密封膠套以及鎖緊螺母，所述陰極電池殼體上設置有螺紋孔，所述螺紋孔底面中心開設有中心通孔，所述中心通孔用于插入注射器針頭，所述螺紋孔用于配合所述固定組件將燃料電池測試夾具密封。

11、在本發明的一個或多個實施方式中，所述第二流道兩側設置有與所述第二流道連通的觀測槽，所述觀測槽設置有石英窗口片，所述陰極電池殼的兩側設置有固定鋼片，每個所述固定鋼片上均設置有觀測窗口。

12、與現有技術相比，本實施方式的燃料電池測試夾具在第二槽板上探針槽，將探針與電池殼流道完美融合，探針槽的位置對應于被截?cái)嗟臍怏w擴散層，使得截?cái)嗪蟮拇郎y氣體擴散層與整體氣體擴散層的測試環境基本一致，保證檢測的實時性以及在線檢測可行性；通過設計四刀雙擲開關對氣體擴散層的電導率進行測試，還可對氣體擴散層進行正常的老化測試；通過設置對現有接觸角測試儀的結構上設置固定組件，在陰極電池殼上設置螺紋孔與固定組件相配合，設置中心通孔以及觀測窗用于檢測氣體擴散層的接觸角，配合電導率分析氣體擴散層的老化進程；本發明可于現有燃料電池測試夾具的基礎上進行改進，操作較為簡便，并且節省資源，無需額外制備新的測試夾具。

技術特征：

1.一種燃料電池測試夾具，用于測試燃料電池中單電池的氣體擴散層的老化程度，其特征在于，該燃料電池測試夾具包括：

2.如權利要求1所述的燃料電池測試夾具，其特征在于，所述“t”型探針與所述陰極電池殼絕緣，所述探針槽截?cái)嗨龅诙郯澹觥皌”型探針與被截?cái)嗟乃龅诙郯逯g具有間隙。

3.如權利要求2所述的燃料電池測試夾具，其特征在于，所述“t”型探針的橫段與所述第二流道槽之間設置有絕緣墊。

4.如權利要求1所述的燃料電池測試夾具，其特征在于，所述陰極電池殼上設置有與所述“t”型探針的豎段相適配的圓形通孔，所述“t”型探針的豎段設置有絕緣膠套，穿設并固定于所述圓形通孔內。

5.如權利要求1所述的燃料電池測試夾具，其特征在于，所述“t”型探針具有四個。

6.如權利要求5所述的燃料電池測試夾具，其特征在于，還包括電導率檢測儀，所述“t”型探針的一端與電導率檢測儀連接。

7.如權利要求6所述的燃料電池測試夾具，其特征在于，還包括與所述“t”型探針連接的四刀雙擲開關，所述四刀雙擲開關包括“0”位和“1”位，所述“0”位與所述電導率檢測儀連接，所述“1”位與所述陰極電池殼連接。

8.如權利要求7所述的燃料電池測試夾具，其特征在于，所述四刀雙擲開關四級同時切換，當所述四刀雙擲開關打在“0”位置時，所述電導率檢測儀與四個所述“t”型探針連接，所述電導率檢測儀以及四個所述“t”型探針與所述陰極電池殼絕緣用于對所述單電池被截?cái)鄥^(qū)域的氣體擴散層進行電導率的測試；當所述四刀雙擲開關打在“1”位置時，四個所述“t”型探針與所述陰極電池殼串聯，用于對所述單電池被截?cái)鄥^(qū)域的氣體擴散層進行正常的老化測試。

9.如權利要求1所述的燃料電池測試夾具，其特征在于，還包括接觸角檢測儀，所述接觸角檢測儀包括注射器、注射器針頭以及設置于所述注射器上的固定組件，所述固定組件包括固定螺絲、密封膠套以及鎖緊螺母，所述陰極電池殼體上設置有螺紋孔，所述螺紋孔底面中心開設有中心通孔，所述中心通孔用于插入注射器針頭，所述螺紋孔用于配合所述固定組件將燃料電池測試夾具密封。

10.如權利要求9所述的燃料電池測試夾具，其特征在于，所述第二流道兩側設置有與所述第二流道連通的觀測槽，所述觀測槽設置有石英窗口片，所述陰極電池殼的兩側設置有固定鋼片，每個所述固定鋼片上均設置有觀測窗口。

技術總結
本發明公開了一種燃料電池測試夾具，包括陽極電池殼、陰極電池殼以及“T”型探針。陰極電池殼被構造成與陽極電池殼蓋合在一起共同圍成容納單電池的空間，該陰極電池殼包括第二流道槽以及多個第二槽板，第二槽板上具有探針槽。“T”型探針用于測試單電池陰極一側氣體擴散層的電導率，該“T”型探針包括橫段以及豎段，“T”型探針的橫段設置于第二槽板的探針槽處，“T”型探針的豎段穿設于陰極電池殼。在工作狀態下，“T”型探針對應于所述單電池的被截?cái)鄥^(qū)域，且“T”型探針的橫段用于抵接單電池陰極一側的氣體擴散層。本實施方式的燃料電池測試夾具，探針槽的位置對應于被截?cái)嗟臍怏w擴散層，保證檢測的實時性以及在線檢測可行性。

技術研發人員：周小春,沈閩
受保護的技術使用者：中國科學院蘇州納米技術與納米仿生研究所
技術研發日：
技術公布日：2025/4/28
