本發明涉及檢測卷繞型電池的電極片的連接是否良好的檢測系統和檢測方法。

背景技術：

1、在jp2002-008709a中公開了一種卷繞型電池，該卷繞型電池是將在帶狀的集電體上形成有電極活性物質的正極電極和負極電極隔著隔膜層疊而成的。

2、而且，在jp2002-008709a記載的發明中，在使多個電極片(具體而言，正極片和負極片)與外部電極連接時，容易發生連接不良。

3、以往，作為檢測這樣的連接不良的方法，檢測卷繞型電池的內部電阻，根據檢測出的內部電阻來判定連接是否良好。

技術實現思路

1、然而，在以往的檢測方法中，由于電極的接觸電阻在卷繞型電池的內部電阻中所占的比例極小，因此存在無法高精度地檢測連接不良的問題。

2、因此，本發明是著眼于上述問題而完成的，其目的在于提供能高精度地檢測卷繞型電池的電極片的連接是否良好的檢測系統和檢測方法。

3、根據本發明的一個方案，提供一種檢測系統，其檢測卷繞型電池中的多個電極片與外部電極連接的連接部分的連接是否良好，該檢測系統具備：供電部或放電部，進行所述卷繞型電池的正極片與所述卷繞型電池的負極片之間的供電或放電；檢測部，檢測由向所述卷繞型電池的供電或從所述卷繞型電池的放電引起的磁場關聯參數；和處理部，基于檢測出的所述磁場關聯參數來判定所述連接部分的連接是否良好。

4、根據本發明的另一個方案，提供一種檢測方法，其檢測卷繞型電池中的多個電極片與外部電極連接的連接部分的連接是否良好，該檢測方法具有：供電或放電步驟，進行所述卷繞型電池的正極片與所述卷繞型電池的負極片之間的供電或放電；檢測步驟，檢測由向所述卷繞型電池的供電或從所述卷繞型電池的放電引起的磁場關聯參數；和判定步驟，基于檢測出的所述磁場關聯參數來判定所述連接部分的連接是否良好。

5、根據本發明的方案，能高精度地檢測卷繞型電池的多個電極片與外部電極連接的連接部分的連接是否良好。

技術特征：

1.一種檢測系統，所述檢測系統檢測卷繞型電池中的多個電極片與外部電極連接的連接部分的連接是否良好，該檢測系統具備：

2.根據權利要求1所述的檢測系統，其中，

3.根據權利要求1所述的檢測系統，其中，

4.根據權利要求1所述的檢測系統，所述檢測系統還具備：

5.根據權利要求1所述的檢測系統，所述檢測系統還具備：

6.根據權利要求1所述的檢測系統，其中，

7.根據權利要求1所述的檢測系統，其中：

8.根據權利要求1所述的檢測系統，其中，

9.根據權利要求1所述的檢測系統，其中，

10.根據權利要求1所述的檢測系統，其中，

11.根據權利要求1所述的檢測系統，其中，

12.根據權利要求1所述的檢測系統，其中，

13.根據權利要求1所述的檢測系統，所述檢測系統還具備：

14.根據權利要求13所述的檢測系統，其中，

15.根據權利要求13所述的檢測系統，其中，

16.根據權利要求15所述的檢測系統，所述檢測系統還具備：

17.根據權利要求1所述的檢測系統，其中，

18.根據權利要求17所述的檢測系統，其中，

19.一種檢測方法，所述檢測方法檢測卷繞型電池中的多個電極片與外部電極連接的連接部分的連接是否良好，該檢測方法具有：

技術總結

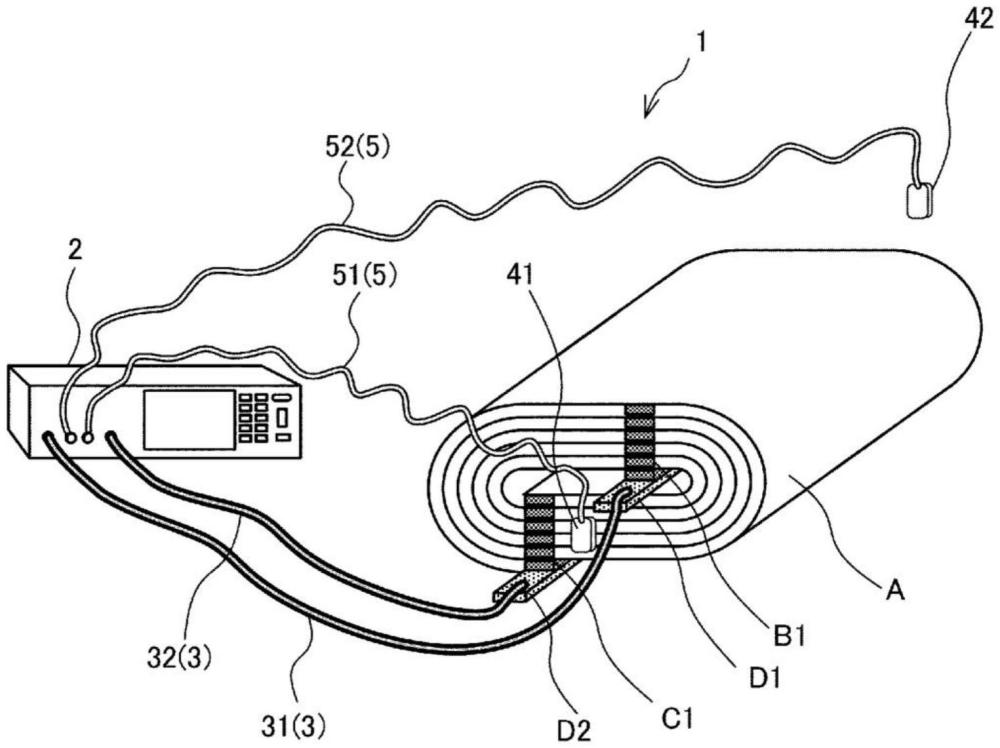

檢測系統(1)是檢測卷繞型電池(A)中的多個電極片與外部電極連接的連接部分的連接是否良好的檢測系統(1)，具備：供電部(22)，向卷繞型電池(A)的正極片(B11)和卷繞型電池(A)的負極片(C11)之間供給電流；檢測部(4)，檢測由向卷繞型電池(A)的電流供給引起的磁場；和處理部(24)，基于磁場的大小來判定連接部分的連接是否良好。

技術研發人員：寺島隆幸,鈴木雄太
受保護的技術使用者：日置電機株式會社
技術研發日：
技術公布日：2025/4/24
