本發明涉及電氣設備校驗，特別涉及一種電氣試驗測試設備綜合校驗裝置。

背景技術：

1、電氣試驗專業人員使用的測試設備包括示波器、多用電表、絕緣電阻測試儀、接地電阻測試儀、耐壓測試儀、功率分析儀等，這些精密儀器對于確保電氣系統的安全、可靠運行至關重要。它們能夠測量電壓、電流、電阻、功率、頻率等關鍵參數，幫助工程師分析電路性能、檢測故障和驗證系統設計。校準對于這些設備來說至關重要，因為即使是微小的測量誤差也可能導致錯誤的診斷和決策，進而影響設備性能和人員安全。定期校準確保了測量結果的準確性和一致性，符合國際標準和規范，從而提高了電氣試驗的可靠性和有效性。此外，校準還能延長測試設備的使用壽命，減少維護成本，并幫助企業遵守行業規定和認證要求。因此，對于電氣試驗專業人員而言，定期對測試設備進行校準是確保工作質量和安全的關鍵步驟。

2、目前電氣試驗專業所使用的測試設備只有少部分配備了校準單元，且功能受限。測試設備的校驗周期一般為一年，校驗周期較長，且測試設備大多數在現場使用，現場使用環境惡劣，會因為日曬、受潮、顛簸等原因造成測試設備在試驗周期內出現數據不準確的情況。當現場試驗出現異常數據時，需要逐步排查異常數據產生的原因，若因為測試設備自身原因造成數據異常，不僅僅會影響試驗人員對異常數據的判斷，同時也會造成試驗人員重復性試驗驗證數據，導致停電時間拉長，影響工作效率。

3、鑒于此，需要一種電氣試驗測試設備綜合校驗裝置。

技術實現思路

1、針對現有技術中電氣試驗專業所使用的測試設備只有少部分配備了校準單元，且功能受限的問題，本發明提供了一種電氣試驗測試設備綜合校驗裝置，能夠用于直流電阻測試儀等七種常用測試設備的現場校準，進而實現在現場快速判斷測試設備狀況，提高工作效率，減少停電時間。具體技術方案如下：

2、一種電氣試驗測試設備綜合校驗裝置，包括電阻校準單元、標準電容單元、電容電流標準單元、控制模塊以及電源單元，所述電阻校準單元、所述標準電容單元以及所述電容電流標準單元均與所述控制模塊連接，用以給所述控制模塊提供數據，以及接收來自所述控制模塊的指令，所述電源單元分別與所述電阻校準單元、所述標準電容單元、所述電容電流標準單元以及所述控制模塊連接，用于給所述電阻校準單元、所述標準電容單元、所述電容電流標準單元以及所述控制模塊提供必要的電能；其中，所述電阻校準單元用于提供電阻標準值，所述標準電容單元用于提供電容標準值，所述電容電流標準單元用比喻提供已知的電容值和電流值。

3、優選的，還包括繞組變形檢測標準單元，所述繞組變形檢測標準單元與所述控制模塊以及所述電源單元連接，所述繞組變形檢測標準單元提供已知頻率響應曲線，用于校準繞組變形測試儀，所述繞組變形檢測標準單元的內部電路設計為可以生成已知的lcr頻率特性曲線的電路，包括lcr串聯諧振電路。

4、優選的，還包括變比校準單元，所述變比校準單元與與所述控制模塊以及所述電源單元連接，所述變比校準單元通過已知電壓比值，提供標準化的變比參數，用于校準變壓器變比測試儀。

5、優選的，所述變比校準單元采用電壓分壓器，而且內部設有電位器和精密電阻網絡，以確保輸出穩定性。

6、優選的，還包括顯示模塊，所述顯示模塊與所述控制模塊以及所述電源單元連接，所述顯示模塊用以接收控制模塊收集到的數據并進行展示。

7、優選的，所述顯示模塊采用液晶顯示屏。

8、優選的，所述電源單元內置鋰離子電池，且設有外部電源接口，允許使用市電供電，而且，所述電源單元內設有電源保護電路，防止過壓、欠壓、過流。

9、優選的，所述電容電流標準單元選用熱穩定和低損耗的電容元件，精度在±0.5％，容值范圍從pf到μf，其中，每個電容器對應一個精密電阻以標準化電容器的等效串聯電阻，且采用調節電路，以確保電容值在不同工作電壓和溫度下的穩定性。

10、優選的，還包括殼體，所述殼體用于將包括電阻校準單元、標準電容單元、電容電流標準單元、控制模塊以及電源單元在內的單元或模塊搭載在自身內部。

11、優選的，所述殼體上設有校準抽頭口、開關插座口以及提手，所述校準抽頭口和所述開關插座口設置在所述殼體的正面，所述提手設置在所述殼體的側面。

12、與現有技術相比，本發明的有益效果為：

13、本發明通過電阻校準單元提供高精度的電阻標準值，可以用于校準直流電阻測試儀和回路電阻測試儀；通過電容電流標準單元提供已知精確電容值和電流參考，可以用于校準電容電流測試儀；通過繞組變形檢測標準單元提供已知頻率響應曲線，可以用于校準繞組變形測試儀；通過標準電容單元基于已知標準電容，提供標準比對，可以用于校準電容電感測試儀和介質損耗測試儀；通過變比校準單元基于已知電壓比值，提供標準化的變比參數，可以用于校準變壓器變比測試儀。由此可見，本發明可用于直流電阻測試儀等七種常用測試設備的現場校準，能夠在現場快速判斷測試設備狀況，提高工作效率，減少停電時間。

技術特征：

1.一種電氣試驗測試設備綜合校驗裝置，其特征在于，包括電阻校準單元、標準電容單元、電容電流標準單元、控制模塊以及電源單元，所述電阻校準單元、所述標準電容單元以及所述電容電流標準單元均與所述控制模塊連接，用以給所述控制模塊提供數據，以及接收來自所述控制模塊的指令，所述電源單元分別與所述電阻校準單元、所述標準電容單元、所述電容電流標準單元以及所述控制模塊連接，用于給所述電阻校準單元、所述標準電容單元、所述電容電流標準單元以及所述控制模塊提供必要的電能；其中，所述電阻校準單元用于提供電阻標準值，所述標準電容單元用于提供電容標準值，所述電容電流標準單元用比喻提供已知的電容值和電流值。

2.根據權利要求1所述的一種電氣試驗測試設備綜合校驗裝置，其特征在于，還包括繞組變形檢測標準單元，所述繞組變形檢測標準單元與所述控制模塊以及所述電源單元連接，所述繞組變形檢測標準單元提供已知頻率響應曲線，用于校準繞組變形測試儀，所述繞組變形檢測標準單元的內部電路設計為可以生成已知的lcr頻率特性曲線的電路，包括lcr串聯諧振電路。

3.根據權利要求1所述的電氣試驗測試設備綜合校驗裝置，其特征在于，還包括變比校準單元，所述變比校準單元與與所述控制模塊以及所述電源單元連接，所述變比校準單元通過已知電壓比值，提供標準化的變比參數，用于校準變壓器變比測試儀。

4.根據權利要求3所述的電氣試驗測試設備綜合校驗裝置，其特征在于，所述變比校準單元采用電壓分壓器，而且內部設有電位器和精密電阻網絡，以確保輸出穩定性。

5.根據權利要求1所述的電氣試驗測試設備綜合校驗裝置，其特征在于，還包括顯示模塊，所述顯示模塊與所述控制模塊以及所述電源單元連接，所述顯示模塊用以接收控制模塊收集到的數據并進行展示。

6.根據權利要求1所述的電氣試驗測試設備綜合校驗裝置，其特征在于，所述顯示模塊采用液晶顯示屏。

7.根據權利要求1所述的電氣試驗測試設備綜合校驗裝置，其特征在于，所述電源單元內置鋰離子電池，且設有外部電源接口，允許使用市電供電，而且，所述電源單元內設有電源保護電路，防止過壓、欠壓、過流。

8.根據權利要求1所述的電氣試驗測試設備綜合校驗裝置，其特征在于，所述電容電流標準單元選用熱穩定和低損耗的電容元件，精度在±0.5％，容值范圍從pf到μf，其中，每個電容器對應一個精密電阻以標準化電容器的等效串聯電阻，且采用調節電路，以確保電容值在不同工作電壓和溫度下的穩定性。

9.根據權利要求1所述的電氣試驗測試設備綜合校驗裝置，其特征在于，還包括殼體，所述殼體用于將包括電阻校準單元、標準電容單元、電容電流標準單元、控制模塊以及電源單元在內的單元或模塊搭載在自身內部。

10.根據權利要求9所述的電氣試驗測試設備綜合校驗裝置，其特征在于，所述殼體上設有校準抽頭口、開關插座口以及提手，所述校準抽頭口和所述開關插座口設置在所述殼體的正面，所述提手設置在所述殼體的側面。

技術總結

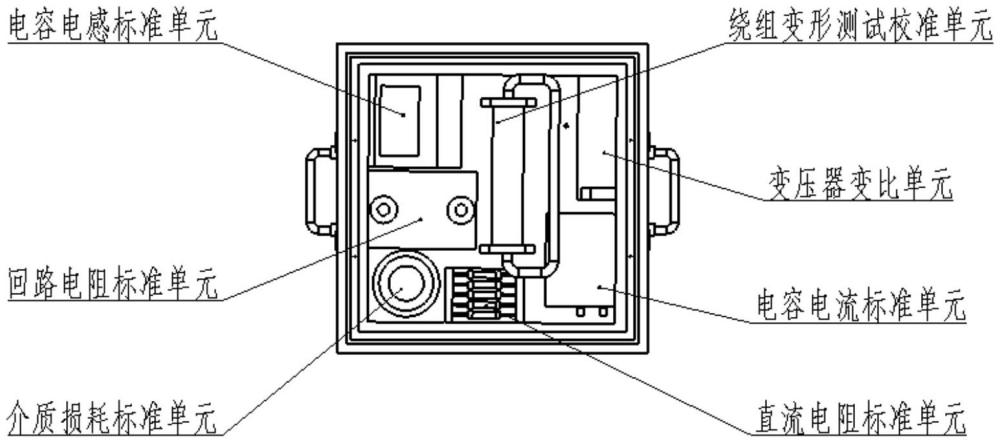

本發明公開了一種電氣試驗測試設備綜合校驗裝置，涉及電氣設備校驗技術領域，解決了現有技術中電氣試驗專業所使用的測試設備只有少部分配備了校準單元，且功能受限的問題。本發明內部配備了電阻校準單元、電容電流標準單元、繞組變形檢測標準單元、標準電容單元、變比校準單元等，這些單元內置于箱體中，并且箱體表面明顯位置標注有各單元參數。在進行設備校準時，將設備測試接口連接到對應標準單元上，通過讀取待校準設備的讀數，與標準單元上的標注進行對比，進行設備校驗。總之，本發明可用于直流電阻測試儀等七種常用測試設備的現場校準，能夠在現場快速判斷測試設備狀況，提高工作效率，減少停電時間。

技術研發人員：廖世維,梁水康,張敏,唐志帆,伍振園,梁求發,王偉,李繼琨,劉鋁,韋述陽
受保護的技術使用者：廣西電網有限責任公司桂林供電局
技術研發日：
技術公布日：2025/3/20
