本技術涉及遠程控制，具體為一種空分氮中微量氧分析儀遠程在線切換裝置。

背景技術：

1、空分氮氣是利用空氣中的氧氣和氮氣分子間的分離能力進行分離得到的氮氣，在空分氮時可在空分設備制氮管路出口安裝使用空分行業氣體微量氧在線分析儀來對空分制取的氣體中的微量氧氣濃度含量進行檢測，微量氧分析儀采用完全密封的燃料池氧傳感器，是當前國際最先進的測氧方法之一。燃料池氧傳感器是由高活性的氧電極和鉛電極構成，浸沒在koh的溶液中，在陰極的氧被還原成氫氧根離子，而在陽極的鉛被氧化。

2、在進行微量氧分析時，可通過遠程在線切換裝置實現遠程控制微量氧分析儀的開關運行，通過遠程控制其工作或者遠程控制其停止工作，可代替人工長時間待在現場環境中等候。然而現有的遠程在線切換裝置一般不便于攜帶，也需要專門的人員待在遠程在線切換裝置旁。

3、因此我們對此做出改進，提出一種空分氮中微量氧分析儀遠程在線切換裝置。

技術實現思路

1、為了解決上述技術問題，本實用新型提供了如下的技術方案：

2、本實用新型一種空分氮中微量氧分析儀遠程在線切換裝置，包括遠程在線切換裝置本體，所述遠程在線切換裝置本體包括殼體和操作面板，所述殼體的一側開設有方形槽，所述方形槽內滑動設置有底板，且底板上安裝有多個按鍵，且操作面板轉動設置在底板上；所述殼體的頂面開設有安裝槽，所述安裝槽內安裝有控制模塊，且安裝槽的頂面安裝有蓋板。

3、作為本實用新型的一種優選技術方案，所述方形槽的兩側槽壁上對稱開設有滑槽，兩側所述滑槽的槽壁上分別開設有限位槽，且限位槽的端部與殼體的端部有間隙。

4、作為本實用新型的一種優選技術方案，所述底板的兩側分別固定連接有滑動設置在滑槽內的滑板，所述滑板的兩側安裝有滑動設置在限位槽內的滑塊，且滑塊的長度小于滑板的長度。

5、作為本實用新型的一種優選技術方案，所述操作面板遠離方形槽的一端對稱開設有轉動槽，所述轉動槽的槽壁與底板之間安裝有銷軸，且操作面板與底板之間通過銷軸轉動連接。

6、作為本實用新型的一種優選技術方案，所述安裝槽與方形槽之間還開設有導線槽，所述操作面板與控制模塊之間通過導線電性連接，且導線穿過導線槽。

7、作為本實用新型的一種優選技術方案，所述操作面板的兩端對稱固定設置有固定板，所述固定板以及殼體的正面對稱開設有固定槽，所述固定槽內安裝有緊固螺栓，且緊固螺栓分別穿過開設在固定板以及殼體上。

8、作為本實用新型的一種優選技術方案，所述殼體的兩側以及操作面板的正面均開設有撥動槽，所述殼體的底端對稱安裝有吸盤底座。

9、本實用新型的有益效果是：

10、本實用新型中，殼體上滑動設置有底板，底板上轉動設置有操作面板，操作時，可轉動操作面板至傾斜狀態，使用底板上的按鍵進行操作，通過殼體內的控制模塊遠程控制微量氧分析儀的啟停，且遠程在線切換裝置本體整體便于攜帶，且底面設置有吸盤底座，在使用過程中可增強穩定性。

技術特征：

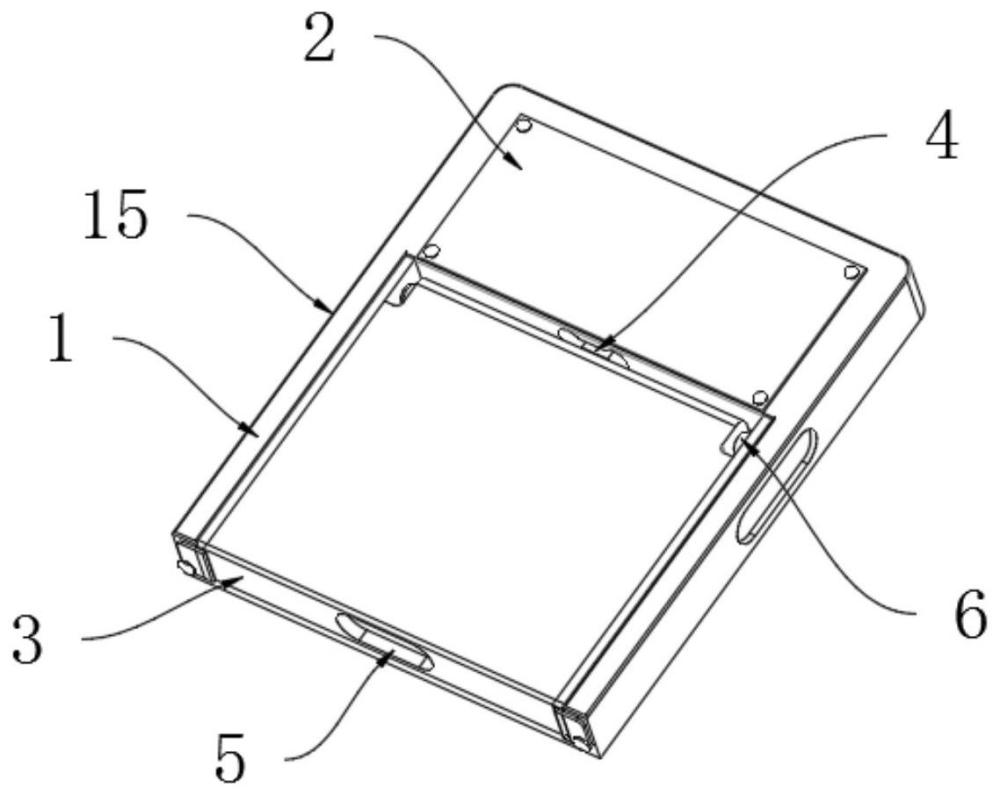

1.一種空分氮中微量氧分析儀遠程在線切換裝置，包括遠程在線切換裝置本體(1)，其特征在于，所述遠程在線切換裝置本體(1)包括殼體(15)和操作面板(3)，所述殼體(15)的一側開設有方形槽，所述方形槽內滑動設置有底板(7)，且底板(7)上安裝有多個按鍵(8)，且操作面板(3)轉動設置在底板(7)上；所述殼體(15)的頂面開設有安裝槽(14)，所述安裝槽(14)內安裝有控制模塊(9)，且安裝槽(14)的頂面安裝有蓋板(2)。

2.根據權利要求1所述的一種空分氮中微量氧分析儀遠程在線切換裝置，其特征在于，所述方形槽的兩側槽壁上對稱開設有滑槽(11)，兩側所述滑槽(11)的槽壁上分別開設有限位槽(12)，且限位槽(12)的端部與殼體(15)的端部有間隙。

3.根據權利要求2所述的一種空分氮中微量氧分析儀遠程在線切換裝置，其特征在于，所述底板(7)的兩側分別固定連接有滑動設置在滑槽(11)內的滑板，所述滑板的兩側安裝有滑動設置在限位槽(12)內的滑塊，且滑塊的長度小于滑板的長度。

4.根據權利要求3所述的一種空分氮中微量氧分析儀遠程在線切換裝置，其特征在于，所述操作面板(3)遠離方形槽的一端對稱開設有轉動槽，所述轉動槽的槽壁與底板(7)之間安裝有銷軸(6)，且操作面板(3)與底板(7)之間通過銷軸(6)轉動連接。

5.根據權利要求1所述的一種空分氮中微量氧分析儀遠程在線切換裝置，其特征在于，所述安裝槽(14)與方形槽之間還開設有導線槽(4)，所述操作面板(3)與控制模塊(9)之間通過導線電性連接，且導線穿過導線槽(4)。

6.根據權利要求1所述的一種空分氮中微量氧分析儀遠程在線切換裝置，其特征在于，所述操作面板(3)的兩端對稱固定設置有固定板，所述固定板以及殼體(15)的正面對稱開設有固定槽，所述固定槽內安裝有緊固螺栓(13)，且緊固螺栓(13)分別穿過開設在固定板以及殼體(15)上。

7.根據權利要求1所述的一種空分氮中微量氧分析儀遠程在線切換裝置，其特征在于，所述殼體(15)的兩側以及操作面板(3)的正面均開設有撥動槽(5)，所述殼體(15)的底端對稱安裝有吸盤底座(10)。

技術總結
本技術公開了一種空分氮中微量氧分析儀遠程在線切換裝置，具體涉及遠程控制領域，包括遠程在線切換裝置本體，所述遠程在線切換裝置本體包括殼體和操作面板，所述殼體的一側開設有方形槽，所述方形槽內滑動設置有底板，且底板上安裝有多個按鍵，且操作面板轉動設置在底板上；所述殼體的頂面開設有安裝槽，所述安裝槽內安裝有控制模塊，且安裝槽的頂面安裝有蓋板。本技術殼體上滑動設置有底板，底板上轉動設置有操作面板，操作時，可轉動操作面板至傾斜狀態，使用底板上的按鍵進行操作，通過殼體內的控制模塊遠程控制微量氧分析儀的啟停，且遠程在線切換裝置本體整體便于攜帶，且底面設置有吸盤底座，在使用過程中可增強穩定性。
