本發明涉及汽車零部件檢測，具體涉及一種電控氣動執行產品的密封性測試臺。

背景技術：

1、隨著社會的不斷發展，人們對氣動產品的要求越來越高，因此將其與電路系統組成，形成電控的氣動產品，極大的提升了氣動產品的實用性能，讓其功能更加多樣化，因此氣動產品檢測機構就扮演著一種非常重要的角色。

2、現有電控氣動產品中，例如氣動變速箱，在實際檢測過程中，通常會采用水檢法，即一根塑料管的一端連接在氣缸的充氣接頭上，另一端連接到產品的充氣口給電控氣動產品總成零件內部充氣，然后將零件置于水中檢測零件內部是否漏氣，檢測效率低，因此并不能對所有電控氣動產品都進行檢測。工人使用水檢法檢測電控氣動產品極容易因操作不當導致電控氣動產品總成進水，引起返工、客戶抱怨和影響生產的進度等問題，且抽檢易存在漏檢不合格產品。

技術實現思路

1、基于上述表述，本發明提供了一種電控氣動執行產品的密封性測試臺，以解決現有電控氣動產品的檢測方式不僅檢測效率，而且極容易因工作人員的操作而導致內部進水，從而影響生產進度，同時還存在漏檢的問題。

2、本發明是通過以下技術方案予以實現的：

3、一種電控氣動執行產品的密封性測試臺，包括機架，所述機架頂面中心處水平布置有輸送組件，且所述輸送組件上活動安裝有置物板，所述置物板上擱置有待測的電控氣動產品，所述置物板上方間隔布置有裝夾組件，所述裝夾組件的底端朝下延伸并將電控氣動產品的兩側夾緊固定；所述機架遠離滑軌的一面還設有電氣控制系統和自動檢測系統，其中所述電氣控制系統與裝夾組件電性連接，所述自動檢測系統的檢測端朝上延伸靠近于裝夾組件一側并用以對電控氣動產品進行檢測。

4、在上述技術方案的基礎上，本發明還可以做如下改進。

5、進一步的，所述輸送組件包括橫向水平布置的滑軌，且所述滑軌的中心處預留有方孔，所述方孔方孔邊緣有裝載臺階，所述裝夾組件正好固定安裝于裝載臺階頂面。

6、進一步的，所述輸送組件遠離裝夾組件的一側還設有用于將所述電控氣動產品移動至預設位置的滑臺氣缸，且所述滑臺氣缸的輸出端與置物板的側壁固定連接。

7、進一步的，所述裝夾組件包括裝夾墊板和輔助固定件，其中所述裝夾墊板位于整個裝夾組件的中心處布置，所述輔助固定件位于裝夾墊板的周圍并貼合于電控氣動產品的側壁。

8、進一步的，設置于所述裝夾墊板上方并用于將所述電控氣動產品下壓至預設位置的下壓氣缸；設置于所述裝夾墊板后方并用于對達到預設位置后的所述電控氣動產品進行封堵進氣的后密封氣缸；設置于所述裝夾墊板左側用于對所述電控氣動產品左推至預設位置并封堵進氣的左密封氣缸；設置于所述裝夾機構前方用于固定所述電控氣動產品的鎖止氣缸；設置于所述裝夾機構右側的限位塊。

9、進一步的，所述機架底部的四個角落分別設置帶有剎車的萬向輪。

10、進一步的，所述機架的頂部還設有安裝架，所述安裝架上設有設備運行燈和led照明燈，所述設備運行燈與自動檢測系統電性連接電性連接并通過黃、綠兩個燈泡來分辨所述電控氣動產品為良品或次品，所述led照明燈通過導線與電氣控制系統電性連接并用以進行照明。

11、進一步的，所述安裝架頂部一側還固定安裝有顯示器，所述顯示器通過導線與自動檢測系統電性連接，且所述顯示器的兩側還分別安裝有蜂鳴器。

12、進一步的，所述機架的頂部還設有放置架，所述放置架上設有條碼掃描槍，且所述條碼掃描槍位于裝夾組件的正后方間隔布置。

13、進一步的，所述機架上還配備有計數器，所述計數器通過導線與顯示器電性連接。

14、與現有技術相比，本申請的技術方案具有以下有益技術效果：

15、本申請基于現有檢測方式，將水檢法替換為充氣檢測，并同步增設裝夾組件，配合工作人員進行上下料的替換，實現自動化操作，不僅能夠有效的提高工作效率，以及對產品進行全檢，避免次品混合在其中，而且還能從根源上解決因水檢法而引發的返工等問題，同時利用該檢測設備，工作人員無需進行培訓即可進行操作，使用非常方便。

技術特征：

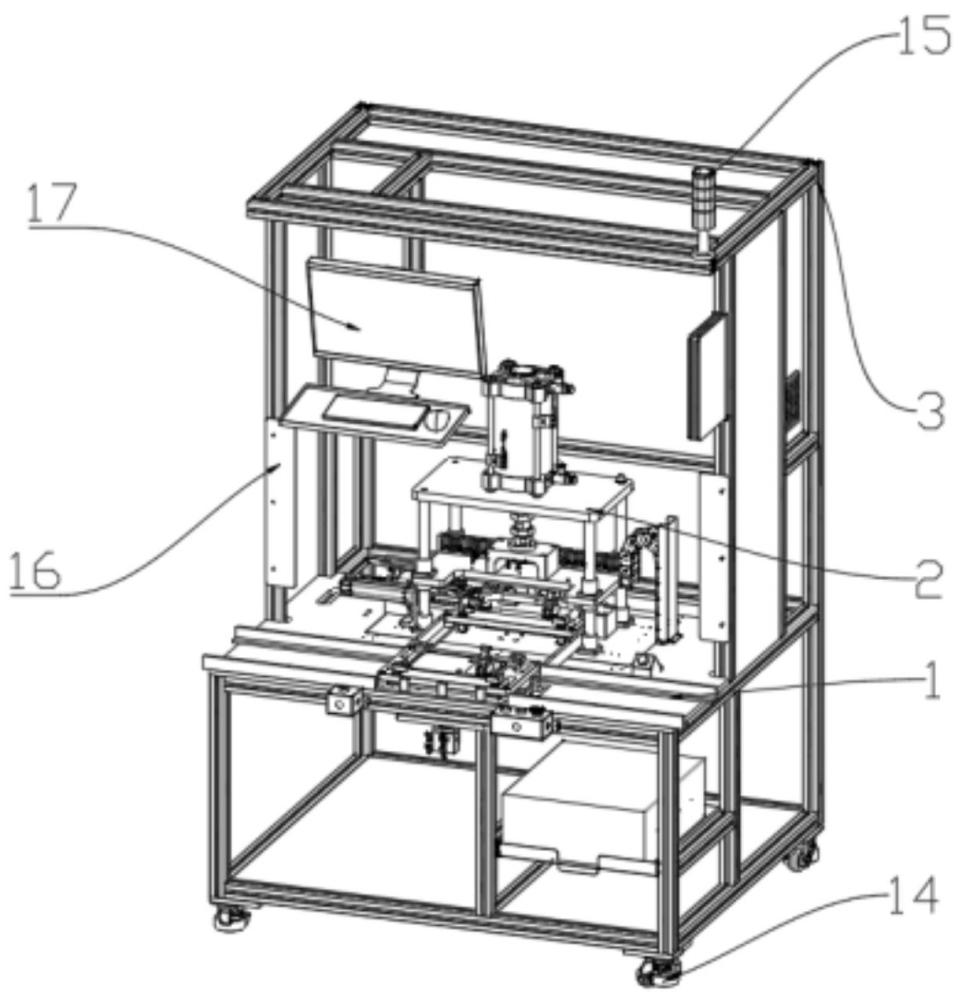

1.一種電控氣動執行產品的密封性測試臺，其特征在于，包括機架（3），所述機架（3）頂面中心處水平布置有輸送組件（1），且所述輸送組件（1）上活動安裝有置物板，所述置物板上擱置有待測的電控氣動產品，所述置物板上方間隔布置有裝夾組件（2），所述裝夾組件（2）的底端朝下延伸并將電控氣動產品的兩側夾緊固定；所述機架（3）遠離滑軌（13）的一面還設有電氣控制系統和自動檢測系統，其中所述電氣控制系統與裝夾組件（2）電性連接，所述自動檢測系統的檢測端朝上延伸靠近于裝夾組件（2）一側并用以對電控氣動產品進行檢測。

2.根據權利要求1中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述輸送組件（1）包括橫向水平布置的滑軌（13），且所述滑軌（13）的中心處預留有方孔（5），所述方孔（5）方孔（5）邊緣有裝載臺階（6），所述裝夾組件（2）正好固定安裝于裝載臺階（6）頂面。

3.根據權利要求2中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述輸送組件（1）遠離裝夾組件（2）的一側還設有用于將所述電控氣動產品移動至預設位置的滑臺氣缸（12），且所述滑臺氣缸（12）的輸出端與置物板的側壁固定連接。

4.根據權利要求3中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述裝夾組件（2）包括裝夾墊板（4）和輔助固定件，其中所述裝夾墊板（4）位于整個裝夾組件（2）的中心處布置，所述輔助固定件位于裝夾墊板（4）的周圍并貼合于電控氣動產品的側壁。

5.根據權利要求4中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述輔助固定件包括：設置于所述裝夾墊板（4）上方并用于將所述電控氣動產品下壓至預設位置的下壓氣缸（7）；設置于所述裝夾墊板（4）后方并用于對達到預設位置后的所述電控氣動產品進行封堵進氣的后密封氣缸（8）；設置于所述裝夾墊板（4）左側用于對所述電控氣動產品左推至預設位置并封堵進氣的左密封氣缸（9）；設置于所述裝夾機構前方用于固定所述電控氣動產品的鎖止氣缸（10）；設置于所述裝夾機構右側的限位塊（11）。

6.根據權利要求1中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述機架（3）底部的四個角落分別設置帶有剎車的萬向輪（14）。

7.根據權利要求1中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述機架（3）的頂部還設有安裝架，所述安裝架上設有設備運行燈（15）和led照明燈（16），所述設備運行燈（15）與自動檢測系統電性連接電性連接并通過黃、綠兩個燈泡來分辨所述電控氣動產品為良品或次品，所述led照明燈（16）通過導線與電氣控制系統電性連接并用以進行照明。

8.根據權利要求7中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述安裝架頂部一側還固定安裝有顯示器（17），所述顯示器（17）通過導線與自動檢測系統電性連接，且所述顯示器（17）的兩側還分別安裝有蜂鳴器。

9.根據權利要求1中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述機架（3）的頂部還設有放置架，所述放置架上設有條碼掃描槍（18），且所述條碼掃描槍（18）位于裝夾組件（2）的正后方間隔布置。

10.根據權利要求8中所述的電控氣動執行產品的密封性測試臺，其特征在于，所述機架（3）上還配備有計數器，所述計數器通過導線與顯示器（17）電性連接。

技術總結
本發明涉及一種電控氣動執行產品的密封性測試臺，包括機架，設置在機架中部的輸送組件，與輸送組件配合安裝的裝夾組件，設置子在機架后方的電氣控制系統和自動檢測系統。本申請通過氣動驅動的方式驅動滑軌總成和裝夾機構的氣缸自動固定變速箱，通過對變速箱進行充氣，經檢測裝置分析，得出變速箱氣密性是否合格，在加快工作進度的同時，全檢可防止錯漏不合格產品，再者，避免使用水檢法檢測時，因操作不當導致變速箱總成進水需要返修的問題。

技術研發人員：韋偉
受保護的技術使用者：東科克諾爾商用車制動技術有限公司
技術研發日：
技術公布日：2025/4/28
