本技術涉及代謝籠，具體為一種實驗兔子的代謝籠。

背景技術：

1、代謝籠是一種專門設計的飼養籠，用于收集實驗動物的尿液和糞便，它通常包括糞尿分離裝置，能夠直接收集實驗動物自然排出的排泄物，這種籠具不僅便于動物代謝物的收集，還提供了舒適的生活環境，能夠對實驗動物的飲水和食物進行定量，讓實驗動物自然代謝；

2、公告號為cn215935887u的實用新型公開了一種實驗兔子的代謝籠，包括架體，所述架體頂端的內部插接有方形框，所述方形框內部的頂端焊接有支撐網，所述方形框的底端固定連接有集液漏斗，所述集液漏斗的下方設置有集液瓶，所述集液漏斗的內部設置有防止糞尿混合結構；

3、上述技術方案，通過設置有支撐塊、斜面板、細槽和尿槽，使用時，當兔子排便時，類圓形的糞球沿著斜面板向下滾動，進入到收集裝置內，防止堆積，尿液滴落在斜面板上，會沿著細槽滲漏，最終在集液漏斗的導引下進入到集液瓶中儲存，而未從細槽處滲漏的尿液沿著斜面板繼續流淌，直至從尿槽處滴落，實現了糞尿分離防混合的功能，解決的是裝置不具備糞尿分離防混合的功能的問題；但是整體占地面積大，支撐塊、斜面板、細槽和尿槽不便于快速拆卸安裝，且尿液收集與糞便收集裝置不能快速更換使用。

技術實現思路

1、本實用新型的目的在于提供一種實驗兔子的代謝籠，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種實驗兔子的代謝籠，包括方形籠與方形籠底部連接的收集箱，方形籠頂部設有頂蓋，方形籠前端面上靠近底部處對稱開設有卡槽，卡槽中均設有分隔板，收集箱前端面上靠近頂部處開設有滑槽，滑槽中設有篩分盤，收集箱左端面上與篩分盤末端對應處開設有排料口，收集箱右端面上靠近底部處開設有插槽，插槽中設有用與尿液收集的液體收集盤，收集箱左端面與排料口對應處設有托盤，托盤中設有存儲盒。

4、進一步的，方形籠外壁的寬度與收集箱外壁的寬度相適配，收集箱頂部與方形籠底部焊接固定。

5、本實用新型中，焊接配合增加整體組合的穩定性，方形籠內部便于動物喂養的配合，收集箱內部便于進行尿液收集配合。

6、具體的，方形籠左端面后往前依次設有喂食斗、喂水斗，喂食斗、喂水斗底部延伸至方形籠內部，且末端設有儲料盒。

7、本實用新型中，喂食斗、喂水斗便于添加需要喂養的實物與水，在儲料盒中集中收納，便于動物食用配合。

8、其次，方形籠兩側面上開設有若干個通氣槽，通氣槽層等間距分布。

9、本實用新型中，多個通氣槽的配合下，有助于方形籠內部通風換氣配合。

10、進一步的，頂蓋下表面設有密封墊，密封墊外壁的寬度與方形籠內壁的寬度相適配，頂蓋上表面對稱設有第一握把。

11、本實用新型中，頂蓋在密封墊的配合下，有助于頂蓋與方形籠快速穩定插接配合，在第一握把的配合下，方便頂蓋的打開或閉合操作。

12、需要說明的是，卡槽內壁的寬度與分隔板外壁的寬度相適配，分隔板上表面開設有若干個網口，分隔板前端面設有第三拉把。

13、本實用新型中，兩個分隔板在第三拉把的配合下，有助于手動取出更換，多個網口的配合下，有助于動物的糞便混合排出配合，當上層的分隔板固定插接后，下層的分隔板便于取出清潔，當下層的分隔板固定插接后，方便上層分隔板取出清潔，實現在不將飼養動物取出同時對分隔板分別取出清潔配合。

14、進一步的，滑槽內壁的寬度與篩分盤外壁的寬度相適配，篩分盤上表面開設有若干個引導槽，引導槽右端高與左端，引導槽底部均開設有若干個篩液孔，篩分盤前端面上設有第二握把。

15、本實用新型中，傾斜狀的篩分盤有助于動物糞便混合往左側排出，在引導槽的配合下，有助于糞便滾落，在多個篩液孔的配合下，實現糞便與尿液分離。

16、其次，插槽內壁的寬度與液體收集盤外包的寬度相適配，液體收集盤外壁上設有第一拉把，托盤與收集箱通過螺絲固定連接，托盤內壁的寬度與存儲盒外壁的寬度相適配，存儲盒頂部對稱設有第二拉把，收集箱下表面靠近四個拐角處均設有支撐柱。

17、本實用新型中，液體收集盤收集從收集篩液孔滴落的液體，第一拉把便于液體收集盤取出更換，存儲盒收集從排料口排出的糞便，第二拉把便于存儲盒取出更換，相互獨立使用，互不影響，在支撐柱的配合下，有助于整體獨立放置。

18、與現有技術相比，本實用新型的有益效果是：

19、1.本實用新型通過設置收集箱與方形籠配合，在兩個分隔板配合下，在方形籠中飼養兔子，在收集箱中配合篩分盤，在引導槽與篩液孔配合下，實現糞便與尿液分開收集，篩分盤下方液體收集盤收集滴落的尿液，存儲盒卡接在托盤中收集從排料口排出的糞便，整體占地面積小，有助于手動操作。

20、2.本實用新型通過設置頂蓋并通過密封墊實現對方形籠頂部密封配合，減少動物從方形籠中逃離影響，在多個通氣槽的配合下，有助于方形籠內部通風換氣，在喂食斗與喂水斗配合下，方便在外界進行食物投喂配合，支撐至有助于托起整個裝置，增加放置的穩定性。

技術特征：

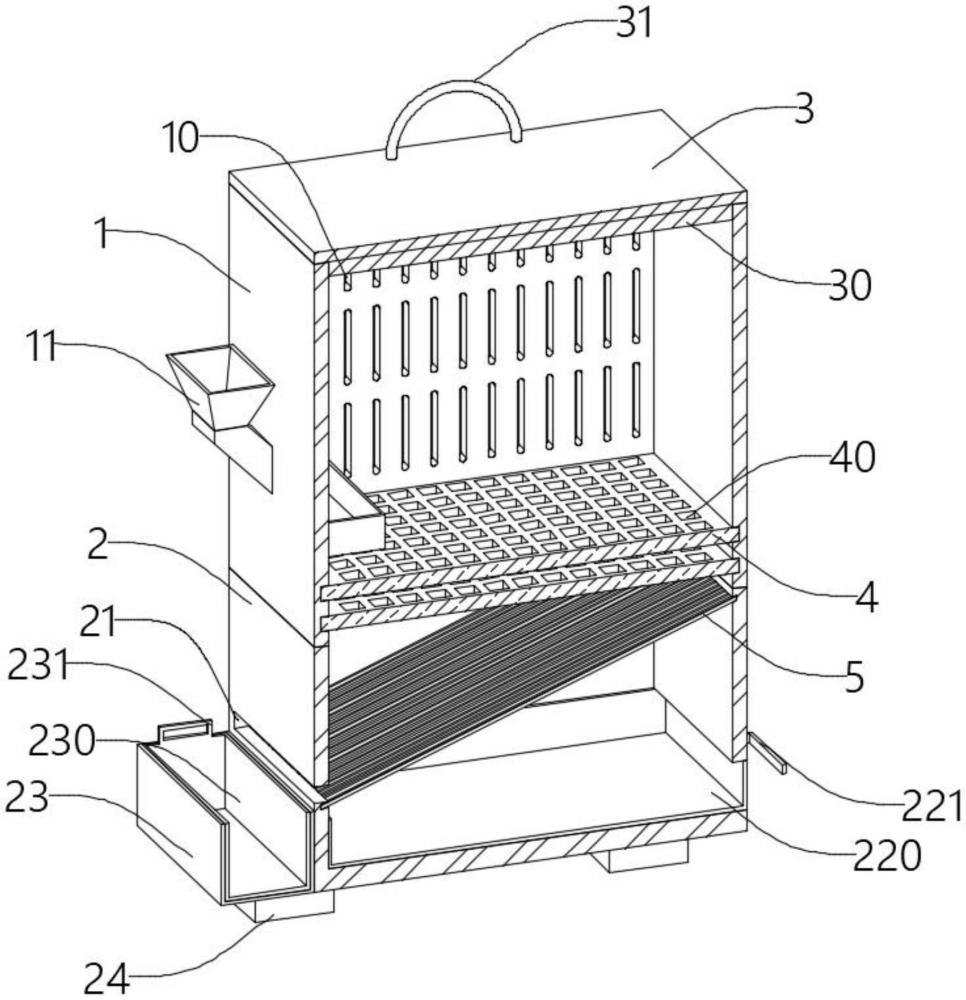

1.一種實驗兔子的代謝籠，包括方形籠(1)與方形籠(1)底部連接的收集箱(2)，其特征在于：所述方形籠(1)頂部設有頂蓋(3)，所述方形籠(1)前端面上靠近底部處對稱開設有卡槽(13)，所述卡槽(13)中均設有分隔板(4)，所述收集箱(2)前端面上靠近頂部處開設有滑槽(20)，所述滑槽(20)中設有篩分盤(5)，所述收集箱(2)左端面上與篩分盤(5)末端對應處開設有排料口(21)，所述收集箱(2)右端面上靠近底部處開設有插槽(22)，所述插槽(22)中設有用與尿液收集的液體收集盤(220)，所述收集箱(2)左端面與排料口(21)對應處設有托盤(23)，所述托盤(23)中設有存儲盒(230)。

2.根據權利要求1所述的實驗兔子的代謝籠，其特征在于：所述方形籠(1)外壁的寬度與收集箱(2)外壁的寬度相適配，所述收集箱(2)頂部與方形籠(1)底部焊接固定。

3.根據權利要求1所述的實驗兔子的代謝籠，其特征在于：所述方形籠(1)左端面后往前依次設有喂食斗(11)、喂水斗(12)，所述喂食斗(11)、喂水斗(12)底部延伸至方形籠(1)內部，且末端設有儲料盒。

4.根據權利要求1所述的實驗兔子的代謝籠，其特征在于：所述方形籠(1)兩側面上開設有若干個通氣槽(10)，所述通氣槽(10)層等間距分布。

5.根據權利要求1所述的實驗兔子的代謝籠，其特征在于：所述頂蓋(3)下表面設有密封墊(30)，所述密封墊(30)外壁的寬度與方形籠(1)內壁的寬度相適配，所述頂蓋(3)上表面對稱設有第一握把(31)。

6.根據權利要求1所述的實驗兔子的代謝籠，其特征在于：所述卡槽(13)內壁的寬度與分隔板(4)外壁的寬度相適配，所述分隔板(4)上表面開設有若干個網口(40)，所述分隔板(4)前端面設有第三拉把(41)。

7.根據權利要求1所述的實驗兔子的代謝籠，其特征在于：所述滑槽(20)內壁的寬度與篩分盤(5)外壁的寬度相適配，所述篩分盤(5)上表面開設有若干個引導槽(50)，所述引導槽(50)右端高與左端，所述引導槽(50)底部均開設有若干個篩液孔(500)，所述篩分盤(5)前端面上設有第二握把(51)。

8.根據權利要求1所述的實驗兔子的代謝籠，其特征在于：所述插槽(22)內壁的寬度與液體收集盤(220)外包的寬度相適配，所述液體收集盤(220)外壁上設有第一拉把(221)，所述托盤(23)與收集箱(2)通過螺絲固定連接，所述托盤(23)內壁的寬度與存儲盒(230)外壁的寬度相適配，所述存儲盒(230)頂部對稱設有第二拉把(231)，所述收集箱(2)下表面靠近四個拐角處均設有支撐柱(24)。

技術總結
本技術涉及代謝籠技術領域，具體為一種實驗兔子的代謝籠，包括方形籠與方形籠底部連接的收集箱，方形籠頂部設有頂蓋，方形籠前端面上靠近底部處對稱開設有卡槽，卡槽中均設有分隔板，收集箱前端面上靠近頂部處開設有滑槽，滑槽中設有篩分盤，收集箱左端面上與篩分盤末端對應處開設有排料口，插槽中設有用與尿液收集的液體收集盤，托盤中設有存儲盒；該實驗兔子的代謝籠，通過設置收集箱與方形籠配合，在兩個分隔板配合下，在方形籠中飼養兔子，在收集箱中配合篩分盤，在引導槽與篩液孔配合下，實現糞便與尿液分開收集，篩分盤下方液體收集盤收集滴落的尿液，存儲盒卡接在托盤中收集從排料口排出的糞便，整體占地面積小，有助于手動操作。

技術研發人員：李金鈴
受保護的技術使用者：成都碧傲競生物科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
