本發明涉及氣體分析領域，尤其涉及一種基于光腔衰蕩光譜技術的氣體分析裝置。

背景技術：

1、采用crds(cavity?ring-down?spectroscopy，光腔衰蕩光譜)技術的產品有著超高靈敏度和分辨率，具有輕便、穩定和操作簡單等優點，被用于多種大氣成分及同位素觀測研究。在低于大氣壓的壓力下，它由一些窄的、分辨率良好的尖銳線組成，每條線都具有特定波長，可根據特定吸收峰的高度確定物質的濃度。

2、crds技術具有不受激光強度起浮的影響、激光與介質相互作用的路徑長、探測精度高、免標定、裝置簡單、方便操作等優點。crds技術已經在野外和航空調查中被應用于大氣的檢測，推動了微量溫室氣體研究的發展，使氣候預測更加精準。但是該產品的測量精度受溫度變化的影響大，現有的crds氣體分析裝置的風道設計不合理，導致散熱效果差，影響測量精度。

技術實現思路

1、本發明的目的在于提供一種結構簡單，風道合理，各部件降溫充分的crds氣體分析裝置。

2、為了解決上述技術問題，本發明是通過以下技術方案實現的：基于crds的氣體分析裝置，包括機箱，所述機箱設有進風口和出風口，所述進風口或/和出風口設置有風扇，所述機箱內設有通過光纖依次連接的激光器模塊、和光腔模塊，所述激光器模塊設置在靠近進風口的一側，所述光腔模塊設置在所述激光器模塊的水平下方，所述光腔模塊豎直上方固定有電路板，所述進風口、電路板和出風口形成第一風道，所述激光器模塊相對的另一側設有結構模塊，所述結構模塊與所述光腔模塊之間設有通風間隔，所述進風口、激光器模塊、通風間隔和出風口形成第二風道，所述光腔模塊設置有待測樣品的進氣管道和出氣管道。

3、優選的，所述光腔模塊外側設置有第一散熱器，所述光腔模塊內側設置有第二散熱器，所述第二散熱器通過制冷裝置與所述第一散熱器連接，所述第二散熱器上還設有通風裝置。

4、優選的，所述第一散熱器處于所述通風間隔內，所述第一散熱器設置在光腔模塊靠近所述出風口的一側。

5、優選的，所述第二風道位于激光器模塊的風道寬度大于位于通風間隔的風道寬度。

6、優選的，所述結構模塊包括至少一個ac/dc電源和電源接口，所述ac/dc電源設置在靠近所述出風口的一側。

7、優選的，所述結構模塊包括測量模塊，所述測量模塊內設有光開關，所述光開關通過光纖分別連接所述激光器模塊、和所述光腔模塊。

8、優選的，所述結構模塊與所述光腔模塊之間還連接有光學模塊用于調節激光信號。

9、優選的，所述光腔模塊與機箱后蓋的間距小于25mm。

10、優選的，所述第一風道的位于電路板處的高度為36～64mm。

11、優選的，所述第二風道位于通風間隔的寬度為24～45mm。

12、與現有技術相比，本發明的優點是：

13、1.第一風道和第二風道的布局設計，能夠快速帶走儀表中各元器件產生的熱量，能使儀表內部各模塊處于溫度穩定狀態。

14、2.光腔模塊設置在激光器模塊的同側，結構模塊設置在激光器模塊的另一側，能夠降低光纖長度，減小光纖損壞風險，進而提高測量精確性。

技術特征：

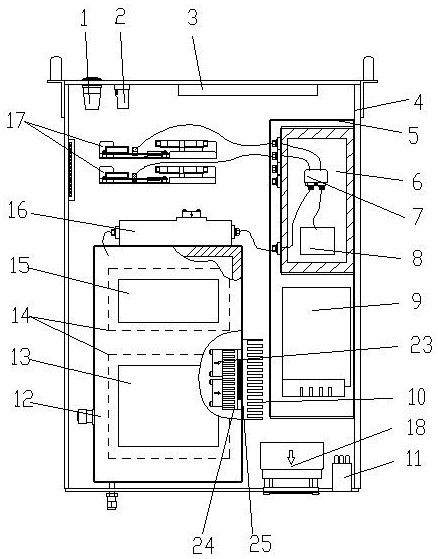

1.基于crds的氣體分析裝置，包括機箱（4），所述機箱（4）設有進風口和出風口，其特征在于，所述機箱（4）具有側蓋、前板及后板，所述進風口設置于所述機箱（4）側蓋，所述出風口設置于所述機箱（4）后板；所述機箱（4）內設有通過光纖依次連接的激光器模塊（17）、結構模塊（5）及光腔模塊（12），所述激光器模塊（17）設置于靠近進風口的一側，所述光腔模塊（12）設置在與所述激光器模塊（17）的同側且處于所述激光器模塊（17）正下方，所述光腔模塊（12）沿豎直方向布置有電路板，沿著所述進風口、所述電路板及所述出風口的方向形成第一風道（21）；所述結構模塊（5）與所述激光器模塊（17）相對設置且所述結構模塊（5）與所述光腔模塊（12）之間設有通風間隔，沿著所述進風口、所述激光器模塊（17）、通風間隔以及所述出風口的方向形成第二風道（22）；所述光腔模塊（12）設置有待測樣品的進氣管道（19）和出氣管道（20）。

2.根據權利要求1所述的基于crds的氣體分析裝置，其特征在于，所述進風口或/和出風口設置有風扇（18）。

3.根據權利要求1或2所述的基于crds的氣體分析裝置，其特征在于，所述進風口設置于所述機箱（4）側蓋靠近前板的一側。

4.根據權利要求1所述的基于crds的氣體分析裝置，其特征在于，所述光腔模塊（12）外側設置有第一散熱器（10），所述光腔模塊（12）內側設置有第二散熱器（24），所述第二散熱器（24）通過制冷裝置（25）與所述第一散熱器（10）連接。

5.根據權利要求4所述的基于crds的氣體分析裝置，其特征在于，所述第一散熱器（10）在所述光腔模塊（12）上設置于靠近所述出風口一側，所述第二散熱器（24）上還設有通風裝置（23）。

6.根據權利要求5所述的基于crds的氣體分析裝置，其特征在于，所述第一散熱器（10）處于所述通風間隔內，所述第一散熱器（10）設置在光腔模塊（12）靠近所述出風口的一側。

7.根據權利要求1所述的基于crds的氣體分析裝置，其特征在于，所述激光器模塊（17）處形成的所述第二風道（22）的寬度大于所述通風間隔處形成的所述第二風道（22）的寬度，使所述第二風道（22）在所述激光器模塊（17）處形成漏斗狀風道。

8.根據權利要求1所述的基于crds的氣體分析裝置，其特征在于，所述光腔模塊（12）與所述機箱（4）后蓋的間距小于25mm。

9.根據權利要求1所述的基于crds的氣體分析裝置，其特征在于，所述電路板在所述機箱內的高度為32~64mm。

10.根據權利要求1?所述的基于crds的氣體分析裝置，其特征在于，所述結構模塊（5）與所述光腔模塊（12）之間的間距為24~45mm。

技術總結
本發明公開了基于CRDS的氣體分析裝置，包括機箱，機箱設有進風口和出風口，機箱內設有通過光纖依次連接的激光器模塊、結構模塊和光腔模塊，光腔模塊設置在激光器模塊的下方，光腔模塊豎直方向布置有電路板，沿著進風口、電路板及出風口的方向形成第一風道，結構模塊設置在與激光器模塊相對的另一側，結構模塊與光腔模塊之間設有通風間隔，沿著進風口、激光器模塊、通風間隔及出風口的方向形成第二風道。該氣體分析裝置可以快速帶走儀表中各元器件產生的熱量，能使儀表內部各模塊處于溫度穩定狀態。

技術研發人員：黃依凡,顧海濤,胡清泉,唐潮,周海波,韋一韜
受保護的技術使用者：浙江靈析精儀科技發展有限公司
技術研發日：
技術公布日：2025/4/24
