本發明涉及電力系統暫態穩定評估與人工智能深度學習，尤其是涉及一種基于infor-gcn模型的暫態穩定評估及其可解釋性分析方法。

背景技術：

1、在雙碳目標的有力推動下，含高比例新能源和電力電子設備的新型電力系統成為未來的發展趨勢。然而，新型電力系統復雜耦合特性和時變因素驟增，系統慣性降低，當系統遭受大擾動(如切機、切負荷、短路故障等)沖擊后，不平衡功率在電網中擴散，倘若系統未能及時評判并進行有效控制，系統暫態穩定將被破壞，繼而引發連鎖故障甚至導致大面積停電，給國民經濟造成重大損失。因此，暫態穩定評估一直是保障電力系統穩定運行的重點研究問題。

2、現有關于電力系統暫態穩定評估的方法大致可以分為以時域仿真法和直接法為代表的經典方法和基于數據驅動的方法。時域仿真法(又稱逐步積分、數值解法)通過建立描述電力系統暫態行為的一組聯立的微分-代數方程組，利用數值積分方法求出受擾運動微分方程的時間解，從而根據各發電機轉子的相對角度判斷系統穩定性。直接法基于李雅普諾夫穩定性理論，從能量角度對電力系統穩定性進行分析，不需要求解系統暫態的微分方程，通過比較故障時系統的暫態能量與系統所承受的臨界能量來判斷系統穩定性。相較于經典法，基于數據驅動和人工智能的暫態穩定評估方法依托其對復雜信息的快速處理能力及良好的容錯性，在無需明確機理演變過程的情況下，依靠數據快速挖掘特征間的關聯性，克服大規模電力系統建模困難和計算量龐大的問題，成為炙手可熱的研究方向。然而，電力系統中的不同設備在時間和空間上交叉耦合，系統的電氣量之間存在復雜的時空關聯特性，目前的暫態穩定評估方案對量測數據時序狀態和空間特征的表征能力不足。另一方面，通過深度學習算法完成暫態穩定評估任務時，其內部的特征提取和決策過程均是未知狀態，模型的結構類似于“黑箱”，模型如何給出決策結果或者模型是否依據正確的物理信息做出決策都難以考究，存在可解釋性差的問題。

技術實現思路

1、本發明的目的是提供一種基于infor-gcn模型的暫態穩定評估及其可解釋性分析方法，首先，基于電氣節點耦合強度建立改進鄰接矩陣，在表征系統同步能力的同時描述空間相關性；其次，建立基于infor-gcn模型的暫態穩定評估框架，有效提升模型的評估能力和結果可信度；最后，基于shap解釋理論構建穩定評估模型的可解釋性分析框架，對模型決策結果進行解釋并增強模型可解釋性。

2、為實現上述目的，本發明提供了一種基于infor-gcn模型的暫態穩定評估及其可解釋性分析方法，包括以下步驟：

3、s1、基于電氣節點耦合強度建立改進鄰接矩陣，在表征系統同步能力的同時描述空間相關性；

4、s2、建立基于infor-gcn模型的暫態穩定評估框架，提升模型的評估能力和結果可信度；

5、s3、基于shap解釋理論構建穩定評估模型的可解釋性分析框架，對模型決策結果進行解釋并增強模型可解釋性。

6、優選的，在步驟s1中，基于電氣節點耦合強度建立改進鄰接矩陣，在表征系統同步能力的同時描述空間相關性，具體步驟如下所示：

7、s11、根據電力系統實際的拓撲連接生成描述空間關系的鄰接矩陣；若節點間存在連接，則經典的鄰接矩陣對應元素為1，否則為0；

8、s12、根據節點耦合強度建立改進鄰接矩陣，表征系統同步能力，選定節點耦合強度k表征系統同步能力的同時描述空間相關性，指導模型空間和同步特征的提取，鄰接矩陣的具體修改如下所示：

9、

10、其中，選定ei和ej分別為系統穩態下節點i和節點j的電壓幅值；若節點i和節點j之間存在連接，對應的鄰接矩陣元素kij由1更改為該連接線路的耦合強度；

11、節點間的耦合強度越大，則系統的相干性越強，越容易保持同步，并且該耦合強度會推動更多的節點進入系統同步基調，當其大于臨界值時，保持同步穩定運行。

12、優選的，在步驟s2中，建立基于infor-gcn模型的暫態穩定評估框架，提升模型的評估能力和結果可信度的具體步驟如下所示：

13、s21、基于informer模型對功角特征進行時序增強；

14、s22、基于譜域圖卷積神經網絡算法構建聚合空間拓撲信息的模型，利用譜域的乘積替代空域的卷積操作；

15、s23、構建暫態穩定整體評估運行框架，綜合結果輸出策略。

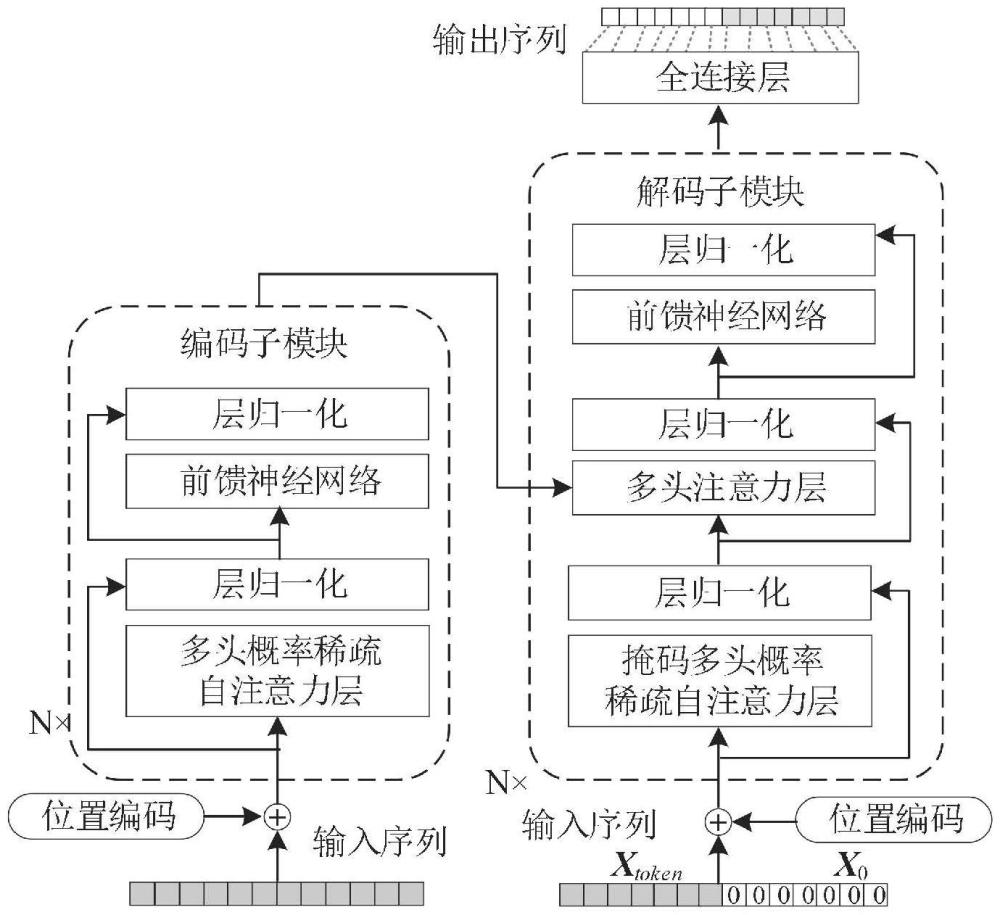

16、優選的，在步驟s21中，nformer模型采用典型的編碼-解碼架構，由改進的多頭概率稀疏自注意力機制和前饋神經網絡組成，輸入輸出間直接交換信息，具體如下所示：

17、s211、概率稀疏自注意力：

18、自注意力機制輸入特征x經過位置編碼和嵌入得到x矩陣，x線性變換得到查詢矩陣q、鍵矩陣k和值矩陣v，表達式如下：

19、

20、其中，wq、wk、wv為權值矩陣；

21、自注意力機制的計算公式如下所示：

22、

23、多頭自注意力機制模擬卷積的多通道特征運算，集成不同子空間的編碼信息，具體公式如下：

24、headi＝attention(qi,ki,vi)??(4)；

25、multihead(q,k,v)＝concat(head1,...,headh)wo??(5)；

26、其中，headi表示第i頭注意力，多頭注意力multihead通過concat拼接h頭注意力，最終經過權值矩陣wo輸出結果；

27、采用選擇性計數的概率稀疏自注意力機制，利用kl散度來衡量q和k的相似度，利用kl散度來衡量q和k的相似度，從而篩選重要q，第i個q注意力的概率形式為：

28、

29、其中，qi、ki、vi分別是矩陣q、k、v的第i行，p(kj∣qi)＝k(qi,kj)/∑lk(qi,kl)給定第i個q條件下k的概率分布，采用非對稱的指數核函數，則定義第i個q的稀疏性度量為：

30、

31、概率稀疏自注意力機制中每個k僅關注u個重要q，自注意力則修改如下：

32、

33、其中，僅包含稀疏度量的前u個q，u＝clnlq，c為恒定的采樣因子；

34、探索度量邊界采用q稀疏度量的最大均值近似，如下所示：

35、

36、依據度量近似抽取u＝lqlnlk個點積對計算整體計算復雜度降為

37、s212、生成式解碼器：

38、在輸入特征序列中采樣一個較短的序列，作為切片饋入解碼器中，具體的輸入向量如下式：

39、

40、其中，為選取的切片序列，為目標輸出的占位符；解碼器在一次前向計算中輸出特征時序下的全部預測結果。

41、優選的，在步驟s22中，卷積運算如下，定義包含n個節點和m條邊的圖g＝(v,e,w)，則圖上歸一化的拉普拉斯矩陣l為：

42、

43、式中，w為鄰接矩陣，i為單位矩陣，d為度矩陣，其對角元素為dii＝∑jwij；對實對稱矩陣l做譜分解，如下式：

44、l＝uλut??(12)；

45、其中，標準正交特征向量u＝[u1,…,un]，特征值矩陣λ＝diag([λ1,…,λn])；選定該正交向量為傅里葉變換的基，則定義圖上傅里葉變換為：

46、

47、其中，為原始特征x經過正交基ut投影到譜域上的表達；定義矩陣點積運算符為⊙，則兩個特征x和y的頻譜圖卷積為：

48、x*y＝u((utx)⊙(uty))??(14)；

49、對于輸入特征x，uty＝[θ0,…,θn-1]t可視為譜域上的卷積核；該參數中含有n個向量θ，由此定義對角陣gθ＝diag([θ0,…,θn-1])為圖卷積核，則譜域上的圖卷積計算式為：

50、x*y＝ugθutx??(15)；

51、引入切比雪夫多項式對圖卷積核gθ進行近似，獲得頻譜圖卷積：

52、

53、式中，βk是k階切比雪夫多項式對應的系數；切比雪夫多項式的階數表征圖卷積的感受野，則k階多項式將決定融合電力系統k階鄰域節點的特征信息。

54、優選的，在步驟s23中，構建暫態穩定整體評估運行框架，綜合結果輸出策略的具體步驟如下所示：

55、s231、暫態穩定特征選擇及樣本生成，選定網絡節點相位θ的基礎上補充發電機功角δ，通過兩個角度的訓練特征實現信息互補；采用系統故障前-故障階段-故障后的多時刻斷面信息構成特征集，選定故障切除后一時刻為樣本終止點；

56、選定原始特征集覆蓋故障發生前的穩態階段、故障發生時tf以及故障切除tcl之后的三段式特征，輸入選取固定窗口[tcl-(k-1)t，tcl+t]，t為采樣周期，其中k根據具體場景選擇或調整；

57、采用暫態穩定指數以受擾后發電機的功角差值量化電力系統的暫態穩定，其表達式為：

58、

59、故障發生后，δδmax表示系統中任意兩臺同步電機的最大轉子角間隔，若tsi<0，則系統失穩，否則系統穩定；

60、s232、電力系統圖數據處理，故障所引起的功率擾動沿系統線路傳播，使用s12步驟建立的改進鄰接矩陣刻畫不同節點連接關系和耦合強度的差異，對電壓特征訓練gcn模型，輸入為處理后的圖結構數據和改進鄰接矩陣，其中，圖結構數據表示如下：

61、

62、其中，列數n表征系統節點個數，行數nt表征采樣個數，輸入的電壓特征數據采用z-score歸一化；輸出為softmax函數評估的概率值，用于消除數據量綱對模型結果的影響；

63、s233、融合電氣耦合強度和時空信息的暫態穩定評估模型，其中informer自注意力層和gcn層分別提取時間和空間特征，模型整體輸入為發電機功角時序特征的圖結構數據以及改進的鄰接矩陣，其中圖結構數據沿用式(18)，非發電機節點的矩陣元素用0自動補齊，模型輸入的功角特征數據同樣采用z-score歸一化；informer層輸出后續步長下的功角時序軌跡；gcn層輸出采用softmax函數評估的穩定概率值；

64、采用混淆矩陣分析模型的評估結果，選定準確率、漏判率和誤判率三種評價指標分開量化模型的評估結果；準確率通過預測正確的樣本個數與測試樣本的比例進行衡量，不同類型的錯誤率則分別定義如下：

65、

66、s234、綜合結果輸出策略。

67、優選的，步驟s234中綜合結果輸出策略的具體步驟如下所示：

68、假設gcn的輸出結果分別為y1＝(y11,y10)、y2＝(y21,y20)，其中，y11、y21分別是兩個gcn模型穩定標簽的概率輸出；

69、具體的綜合結果輸出策略如下：

70、(1)若滿足min{y11,y21}＞ξ1，則結果為穩定；

71、(2)若滿足max{y11,y21}＜ξ2，則結果為失穩；

72、(3)若條件(1)與(2)均不滿足，則判定結果為不確定；

73、對于不確定的樣本，將設置高優先計算等級或排序，優先進行仿真分析；

74、其中，閾值ξ1和ξ2分別取接近1和0的值，模型對于分類器輸出概率接近1或者接近0的樣本將輸出確定性的結果；對于預測概率處于0.5附近的樣本難以評估，則判別為不確定樣本。

75、優選的，在步驟s3中，基于shap解釋理論構建穩定評估模型的可解釋性分析框架，對模型決策結果進行解釋并增強模型可解釋性的具體步驟如下所示：

76、shap的加性特征歸因方法表示為二進制變量的線性函數，基于單個輸入變量解釋模型的評估結果，如下所示：

77、

78、其中n是暫態穩定評估模型輸入特征的總數量，zi′∈{0,1}n衡量全部n個特征是否包含在模型決策路徑中，若特征對應元素為1，則代表該特征對模型穩定評估結果存在貢獻，考慮在模型的決策過程中，反之若特征元素為0，則代表該特征對模型穩定預測未產生貢獻，模型不考慮該特征；

79、的值是特征的貢獻，shap利用shapley值量化數據驅動模型各輸入特征的貢獻度φi，其中給定特征i的貢獻等于該特征所參與聯盟創造的邊際貢獻的平均值；

80、首先，找到除特征xi之外的所有特征xf的子集m：

81、xf＝[x1?xi?…?xn]t??(24)；

82、其中，xi是第i個特征值，xf是輸入特征的向量集，xi∈xf；對于子集m，利用包括和不包括特征xi的特征分別訓練模型fx(m∪{xi})和fx(m)，在當前特征xi輸入下，比較兩個模型預測的差值：

83、fdiff(xi)＝fx(m∪{xi})-fx(m)??(25)；

84、比較特征xi添加到子集前后的邊際價值，除去特征xi后所有可能的子集子集重復該過程；

85、衡量特征重要性φi的所有邊際貢獻的加權平均值計算如下：

86、

87、對于具備加性特征屬性的shap，當且僅當模型滿足以下三個關鍵屬性時，才存在唯一解：

88、局部準確性：特征shapley值總和等于穩定評估模型的輸出，且單個樣本中各特征的歸因值也同樣滿足加性規律：

89、

90、缺失性：原始輸入中所缺失的特征對模型輸出沒有歸因影響：

91、

92、一致性：如果電力系統tsa模型發生變化，使某些特征的邊際貢獻增加或保持不變，則該特征的歸因值與其他輸入無關，也會同步增加或保持不變；

93、對于兩個模型f和f′：

94、

95、其中，z′\i表示將zi′置0，基于以上三條性質，定義e[f(x)]為以非零z′的輸入特征集合為條件的函數期望值，則fx(z′)＝f(hx(z′))＝e[f(x)]；

96、結合條件期望值，式可以改寫為：

97、

98、其中，|z′|為z′中非零項的個數。

99、因此，本發明采用上述結構的一種基于infor-gcn模型的暫態穩定評估及其可解釋性分析方法，具備以下有益效果：

100、本發明通過電氣節點耦合強度改進鄰接矩陣，向模型引入先驗知識的同時，結合自注意力機制的informer模型，提出infor-gcn模型提取時空耦合信息并進行特征增強；然后針對不同輸入特征的穩定判別結果設計綜合輸出策略，提高模型結果可靠性；基于shap歸因框架展開模型的局部和全局解釋，增強基于智能模型完成暫態穩定評估任務的可解釋性。

101、下面通過附圖和實施例，對本發明的技術方案做進一步的詳細描述。
