本發明涉及數據處理，尤其涉及一種agv小車路徑評估規劃方法及裝置。

背景技術：

1、自動引導車agv(automatedguidedvichel)，是指具有自動導引系統裝置，能夠按照規定好的路線或自動生成的路線在起始點和終止點間運行，具有一定安全保護的運輸車，是集聲、光、電、計算機技術于一體，綜合了當今科技領域先進的理論和應用技術，廣泛的應用在柔性制造系統和自動化工廠中，具有運輸效率高、節能、工作可靠、能實現柔性運輸?shù)仍S多優點，極大的提高了自動化程度和生產效率。

2、當前agv的路徑規劃技術主要依賴于經典的算法，如a*算法、dijkstra算法等。雖然這些算法成熟并廣泛應用，但在處理復雜的動態環境時，不僅規劃效率低，而且表現出一定的局限性。特別是在高維動態環境中，傳統的集中式路徑規劃算法在應對實時變化和多任務需求時表現出效率低下，難以靈活適應臨時變化的任務和環境。另外，agv在執行工作任務時，往往需要提前規劃前往目標點的路徑以避免與環境或其它agv發生碰撞。以往的路徑規劃方法往往只考慮到當前點和目標點的距離，或通過添加轉彎角度約束來選擇盡量快捷的路徑。而在實行不同的工作任務時，單一策略生成的路徑并不能做到全局最優，這需要對不同策略生成的路徑進行多角度的評價，從而找到各工作環境下最優的路徑。

3、因此，亟需一種agv小車路徑評估規劃方法，能夠有效提高agv小車路徑規劃的質量和效率。

技術實現思路

1、本發明的主要目的在于提供了一種agv小車路徑評估規劃方法及裝置，旨在解決現有技術中agv小車的路徑規劃在應對實時變化和多任務需求時表現出效率低下，難以靈活適應臨時變化的任務和環境，導致agv小車路徑規劃的質量和效率較低的技術問題。

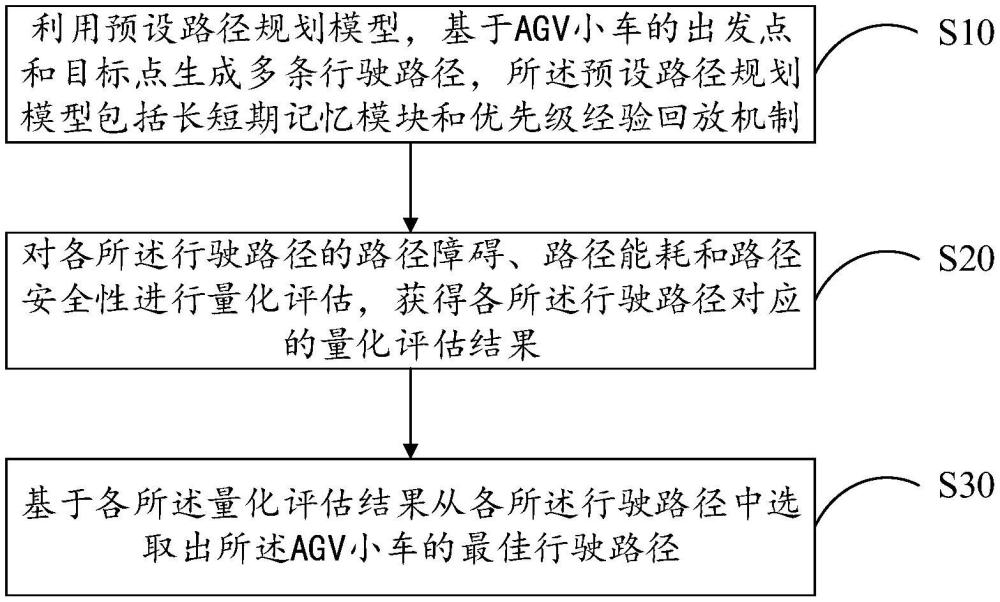

2、為實現上述目的，本發明提供了一種agv小車路徑評估規劃方法，所述方法包括以下步驟：

3、利用預設路徑規劃模型，基于agv小車的出發點和目標點生成多條行駛路徑，所述預設路徑規劃模型包括長短期記憶模塊和優先級經驗回放機制；

4、對各所述行駛路徑的路徑障礙、路徑能耗和路徑安全性進行量化評估，獲得各所述行駛路徑對應的量化評估結果；

5、基于各所述量化評估結果從各所述行駛路徑中選取出所述agv小車的最佳行駛路徑。

6、可選地，所述利用預設路徑規劃模型，基于agv小車的出發點和目標點生成多條行駛路徑的步驟之前，還包括：

7、基于近端策略優化算法構建初始路徑規劃模型，所述初始路徑規劃模型包括長短期記憶模塊和優先級經驗回放機制；

8、獲取agv小車的歷史運行數據，并基于所述歷史運行數據生成模型訓練數據；

9、基于所述模型訓練數據對所述初始路徑規劃模型進行模型訓練，獲得訓練結果；

10、根據所述訓練結果對所述初始路徑規劃模型進行模型參數優化，獲得預設路徑規劃模型。

11、可選地，所述利用預設路徑規劃模型，基于agv小車的出發點和目標點生成多條行駛路徑的步驟，包括：

12、獲取agv小車的運行環境信息，并基于所述運行環境信息構建運行環境地圖；

13、對所述運行環境地圖進行柵格化，獲得柵格地圖，并在所述柵格地圖中確定所述agv小車的出發點和目標點；

14、利用預設路徑規劃模型，在所述柵格地圖中搜索從所述出發點到所述目標點的多條行駛路徑。

15、可選地，所述對各所述行駛路徑的路徑障礙、路徑能耗和路徑安全性進行量化評估，獲得各所述行駛路徑對應的量化評估結果的步驟，包括：

16、利用沖突點等待策略和沖突點規避策略對各所述行駛路徑的路徑障礙進行量化評估，獲得第一評估結果；

17、基于各所述行駛路徑構建加權有向圖模型，基于所述加權有向圖模型對各所述行駛路徑的路徑能耗進行量化評估，獲得第二評估結果；

18、基于所述agv小車的實時運行數據和安全性評估指標對各所述行駛路徑的路徑安全性進行量化評估，獲得第三評估結果；

19、根據所述第一評估結果、所述第二評估結果和所述第三評估結果確定各所述行駛路徑對應的量化評估結果。

20、可選地，所述利用沖突點等待策略和沖突點規避策略對各所述行駛路徑的路徑障礙進行量化評估，獲得第一評估結果的步驟，包括：

21、基于沖突點等待策略，確定所述agv小車在各所述行駛路徑的第一運行數據；

22、基于沖突點規避策略，確定所述agv小車在各所述行駛路徑的第二運行數據；

23、基于所述第一運行數據和所述第二運行數據對各所述行駛路徑的路徑障礙進行量化評估，獲得第一評估結果。

24、可選地，所述基于所述第一運行數據和所述第二運行數據對各所述行駛路徑的路徑障礙進行量化評估，獲得第一評估結果的步驟，包括：

25、根據所述第一運行數據確定各所述行駛路徑中沖突點的數量、等待時間和沖突解決效率；

26、根據所述第二運行數據確定沖突點規避產生的路徑復雜度變化信息、行駛時間變化信息和能耗變化信息；

27、基于所述沖突點的數量、所述等待時間、所述沖突解決效率、所述路徑復雜度變化信息、所述行駛時間變化信息和所述能耗變化信息對各所述行駛路徑的路徑障礙進行量化評估，獲得第一評估結果。

28、可選地，所述基于各所述行駛路徑構建加權有向圖模型，基于所述加權有向圖模型對各所述行駛路徑的路徑能耗進行量化評估，獲得第二評估結果的步驟，包括：

29、基于各所述行駛路徑構建加權有向圖模型，所述加權有向圖模型中的節點為路徑上的關鍵點，所述加權有向圖模型中邊的權重為對應的能耗值；

30、基于所述加權有向圖模型確定各所述行駛路徑的路徑能耗值；

31、根據所述各所述行駛路徑的路徑能耗值和各所述行駛路徑的運輸成本確定第二評估結果。

32、可選地，所述基于所述agv小車的實時運行數據和安全性評估指標對各所述行駛路徑的路徑安全性進行量化評估，獲得第三評估結果的步驟，包括：

33、基于安全性評估指標，確定所述agv小車的實時運行數據中碰撞次數、近距離事件和急剎車次數；

34、利于預設路徑安全評分公式，根據所述碰撞次數、所述近距離事件和所述急剎車次數確定各所述行駛路徑的安全性評分；

35、將各所述行駛路徑的安全性評分作為第三評估結果。

36、此外，為實現上述目的，本發明還提出一種agv小車路徑評估規劃裝置，所述裝置包括：

37、路徑生成模塊，用于利用預設路徑規劃模型，基于agv小車的出發點和目標點生成多條行駛路徑，所述預設路徑規劃模型包括長短期記憶模塊和優先級經驗回放機制；

38、量化評估模塊，用于對各所述行駛路徑的路徑障礙、路徑能耗和路徑安全性進行量化評估，獲得各所述行駛路徑對應的量化評估結果；

39、路徑選取模塊，用于基于各所述量化評估結果從各所述行駛路徑中選取出所述agv小車的最佳行駛路徑。

40、可選地，所述裝置還包括：

41、模型構建模塊，用于基于近端策略優化算法構建初始路徑規劃模型，所述初始路徑規劃模型包括長短期記憶模塊和優先級經驗回放機制；

42、數據生成模塊，用于獲取agv小車的歷史運行數據，并基于所述歷史運行數據生成模型訓練數據；

43、模型訓練模塊，用于基于所述模型訓練數據對所述初始路徑規劃模型進行模型訓練，獲得訓練結果；

44、模型優化模塊，用于根據所述訓練結果對所述初始路徑規劃模型進行模型參數優化，獲得預設路徑規劃模型。

45、此外，為實現上述目的，本發明還提出一種agv小車路徑評估規劃設備，所述設備包括：存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的agv小車路徑評估規劃程序，所述agv小車路徑評估規劃程序配置為實現如上文所述的agv小車路徑評估規劃方法的步驟。

46、此外，為實現上述目的，本發明還提出一種存儲介質，所述存儲介質上存儲有agv小車路徑評估規劃程序，所述agv小車路徑評估規劃程序被處理器執行時實現如上文所述的agv小車路徑評估規劃方法的步驟。

47、本發明公開了利用預設路徑規劃模型，基于agv小車的出發點和目標點生成多條行駛路徑，所述預設路徑規劃模型包括長短期記憶模塊和優先級經驗回放機制；對各所述行駛路徑的路徑障礙、路徑能耗和路徑安全性進行量化評估，獲得各所述行駛路徑對應的量化評估結果；基于各所述量化評估結果從各所述行駛路徑中選取出所述agv小車的最佳行駛路徑。由于本發明利于包括長短期記憶模塊和優先級經驗回放機制的預設路徑規劃模型基于agv小車的出發點和目標點生成多條行駛路徑，然后對從多個角度對各行駛路徑進行量化評估，基于量化評估結果選取最佳行駛路徑，相比于現有技術，本發明提高了agv小車路徑規劃的質量和效率。
