本技術涉及葉面營養檢測，具體為一種葉面營養檢測機器。

背景技術：

1、葉片是葉的主體部分，通常為一很薄的扁平體，有利于光穿透葉的組織以及最大面積的吸收光、二氧化碳進行光合作用。

2、葉片有上表面和下表面之分,有些植物葉片的兩面或僅在背面生有各種毛狀物，如柔毛、茸毛、硬毛、刺毛、鱗片狀毛，或者有分枝的向四面輻射的星狀毛等。

3、葉的光合作用和蒸騰作用，主要通過葉片進行,葉片的全形稱葉形，頂端稱葉端或葉尖，基部稱為葉基，周邊稱葉緣，葉片內分布有許多葉脈。

4、解釋葉片起源的學說有“頂枝學說”、“應力反饋學說”等。

5、很多的綠植以及綠色蔬菜也實行商業化的模式，自然環境生長的綠植以及綠色蔬菜有時候需要進行長途的運輸，不僅成本高，而且短時間內無法實現大量供貨，綠植以及綠色蔬菜在長途運輸中還會出現腐敗或者損壞的情況，因此，現在采用人工培育的越來越多，人工培育就需要模擬這些植物的自然生長環境，為了了解植物在人工培育下的生長狀況，需要人工采集植物的樣本，對植物的生長狀況進行樣本檢測，目前基本上都是采用人工采樣檢測，但是，隨著人工培育的不斷擴大，又想實時了解植物的生長情況，因此，亟待一種可以實現自動采樣、自動檢測的技術來解決現有技術中所存在的這一問題。

技術實現思路

1、本實用新型的目的在于提供一種葉面營養檢測機器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種葉面營養檢測機器，包括葉面營養檢測機構、檢測機構，所述葉面營養檢測機構上設有滑軌，滑軌的上方外部設有移動基座，移動基座與滑軌配合安裝，移動基座的內部中央的底部設有防脫頭，所述移動基座的頂部設有配合安裝塊，配合安裝塊與移動基座的頂部中央固定安裝，所述配合安裝塊的上方設有旋轉基座，旋轉基座的內部配合設有液壓電機、供油箱，所述旋轉基座的上方水平設有x軸液壓油缸a，x軸液壓油缸a與旋轉基座上表面固定安裝，所述供油箱與x軸液壓油缸a之間采用導油管配合連接；

3、所述x軸液壓油缸a的一端端頭設有葉片取樣機械手，x軸液壓油缸a的一端端頭與葉片取樣機械手之間配合設有擺臂a、擺臂b，所述葉片取樣機械手上設有配合安裝頭a，配合安裝頭a的一端端頭設有配合安裝頭b，所述配合安裝頭b與配合安裝頭a之間配合設有液壓油缸，所述配合安裝頭b的一端端頭配合設有取樣夾爪，取樣夾爪的一端與配合安裝頭b之間采用軸承、驅動電機配合安裝，所述取樣夾爪的夾爪內側中央設有取樣夾頭，取樣夾爪的外側背面中央設有剔料器，所述剔料器的推軸端頭與取樣夾頭一側表面的中央固定連接，所述取樣夾爪的一端端頭設有高清攝像頭；

4、所述x軸液壓油缸a的另一端端頭設有抓取夾爪，x軸液壓油缸a的另一端端頭與抓取夾爪之間設有配合連接臂，所述抓取夾爪上設有液壓油缸，液壓油缸推軸端的配合安裝塊端頭對稱設有兩個夾爪，抓取夾爪上的夾爪內側表面成圓弧形，圓弧表面設有防滑墊；

5、所述葉面營養檢測機構上設有輸送軌道，輸送軌道上設有樣品檢測器皿、檢測機構，所述樣品檢測器皿設置于輸送軌道的左端端頭上方；

6、所述檢測機構上設有檢測倉，檢測倉的內側底部設有檢測臺，所述檢測臺的右側設有x軸液壓油缸b、檢測數據分析儀，所述檢測臺的正上方設有密封隔板，密封隔板上均勻設有注液器，注液器下方設有針頭，針頭與注液器配合安裝，所述注液器的上方設有注液器安裝基座，注液器安裝基座的上方配合設有檢測試劑放置槽，所述檢測試劑放置槽與檢測倉側側壁之間設有側門，所述檢測機構的頂部配合設有報警指示燈，所述檢測機構的正面上方設有觸控顯示器，觸控顯示器的下方配合設有升降移門；

7、所述x軸液壓油缸b的推軸端配合設有鉗式夾爪。

8、優選的，所述移動基座的內部配合設有雙軸電機，雙軸電機的兩端端頭配合設有滾球，所述移動基座內部與滑軌之間愛你配合設有滾球。

9、優選的，所述配合安裝頭a靠近一端的側面配合設有電機，配合安裝頭a側面的電機與擺臂b配合安裝。

10、優選的，所述x軸液壓油缸a在水平方向旋轉的角度范圍為0-360°。

11、優選的，所述密封隔板上等間距設有溫控管、可變光照明燈，所述溫控管、可變光照明燈相間設置。

12、優選的，所述注液器安裝基座與檢測試劑放置槽之間配合設有導液管，導液管的一端端頭與檢測試劑放置槽之間設有導管，導液管的另一端與注液器安裝基座之間連接處設有微型輸送泵。

13、與現有技術相比，本實用新型的有益效果是：

14、(1)雙軸電機兩端的端頭設有滾球，通過雙軸電機驅動滾球，使得移動基座在移動過程中具有輔助移動的作用，移動基座移動更加的靈活；

15、(2)葉片取樣機械手通過電機驅動兩個取樣夾爪來實現張開、閉合，從而實現對植物葉片的取樣工作；

16、(3)導液管的一端端頭與檢測試劑放置槽之間設有導管，導液管的另一端與注液器安裝基座之間連接處設有微型輸送泵，通過微型輸送泵將用于檢測的試劑再通過導液管輸送至下方的注液器，可以根據檢測所需要的試劑進行控制，能夠做到按要求定量添加；

17、(4)該葉面營養檢測機構的靈活性高，實現自動對植物的葉面進行取樣，通過機器算法分析植物營養數據，檢測精度高、檢測翻遍快捷。

技術特征：

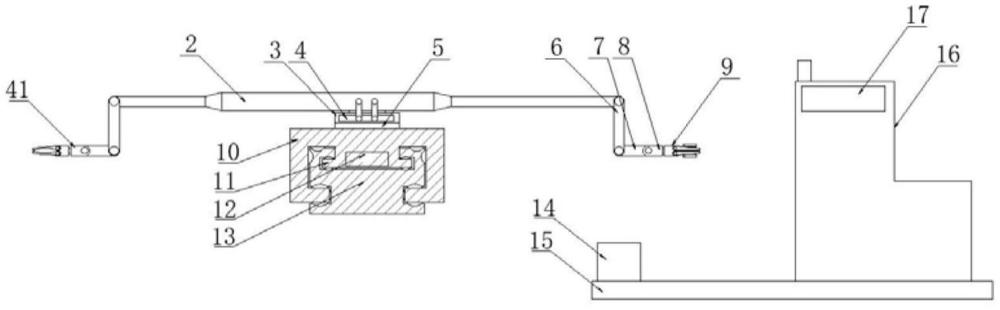

1.一種葉面營養檢測機器，包括葉面營養檢測機構(1)、檢測機構(16)，其特征在于：所述葉面營養檢測機構(1)上設有滑軌(13)，滑軌(13)的上方外部設有移動基座(10)，移動基座(10)與滑軌(13)配合安裝，移動基座(10)的內部中央的底部設有防脫頭(11)，所述移動基座(10)的頂部設有配合安裝塊(5)，配合安裝塊(5)與移動基座(10)的頂部中央固定安裝，所述配合安裝塊(5)的上方設有旋轉基座(3)，旋轉基座(3)的內部配合設有液壓電機、供油箱(4)，所述旋轉基座(3)的上方水平設有x軸液壓油缸a(2)，x軸液壓油缸a(2)與旋轉基座(3)上表面固定安裝，所述供油箱(4)與x軸液壓油缸a(2)之間采用導油管配合連接；

2.根據權利要求1所述的一種葉面營養檢測機器，其特征在于：所述移動基座(10)的內部配合設有雙軸電機(12)，雙軸電機(12)的兩端端頭配合設有滾球，所述移動基座(10)內部與滑軌(13)之間愛你配合設有滾球。

3.根據權利要求1所述的一種葉面營養檢測機器，其特征在于：所述配合安裝頭a(31)靠近一端的側面配合設有電機(30)，配合安裝頭a(31)側面的電機(30)與擺臂b(7)配合安裝。

4.根據權利要求1所述的一種葉面營養檢測機器，其特征在于：所述x軸液壓油缸a(2)在水平方向旋轉的角度范圍為0-360°。

5.根據權利要求1所述的一種葉面營養檢測機器，其特征在于：所述密封隔板(38)上等間距設有溫控管(39)、可變光照明燈(40)，所述溫控管(39)、可變光照明燈(40)相間設置。

6.根據權利要求1所述的一種葉面營養檢測機器，其特征在于：所述注液器安裝基座(22)與檢測試劑放置槽(17)之間配合設有導液管(20)，導液管(20)的一端端頭與檢測試劑放置槽(17)之間設有導管，導液管(20)的另一端與注液器安裝基座(22)之間連接處設有微型輸送泵(21)。

技術總結
本技術公開了一種葉面營養檢測機器，包括葉面營養檢測機構、檢測機構，在葉面營養檢測機構上滑軌的上方設有移動基座，移動基座頂部中央的配合安裝塊上方旋轉基座的內部設有液壓電機、供油箱，旋轉基座頂部的X軸的液壓油缸一端端頭配合設有抓取夾爪，X軸的液壓油缸的另一端端頭配合設有葉片取樣機械手，葉面營養檢測機構配合檢測的檢測機構設置在輸送軌道上，檢測機構頂部設有報警指示燈，檢測機構的側面設有檢測試劑放置槽，輸送軌道上同時還配有樣品檢測器皿，該葉面營養檢測機構的靈活性高，實現自動對植物的葉面進行取樣，通過機器算法分析植物營養數據，檢測精度高、檢測翻遍快捷。

技術研發人員：唐思一,張思樂,李玲艷,李亞偉,艾新華,趙振峰,鄭國華,沈鵬,孫夢楠,付紅明,萬正雄,曹洪斌,李蕊,劉金平,劉林,納愛斯
受保護的技術使用者：云南淦晨建設工程有限公司
技術研發日：20240201
技術公布日：2025/4/28
