本技術涉及檢測，特別涉及一種x-ray在線缺陷檢測設備。

背景技術：

1、隨著工業自動化高速發展，形形色色產品廣泛應用于我們生活當中。其中存在良莠不齊的產品，配件缺失，缺少，產品瑕疵等問題

2、為了保證產品質量的可靠性，提高產品可靠性，需要對產品進行檢測，把控產品質量。

技術實現思路

1、本申請?zhí)岢鲆环Nx-ray在線缺陷檢測設備，解決現有的檢測裝置精準度不高，效率差的問題。

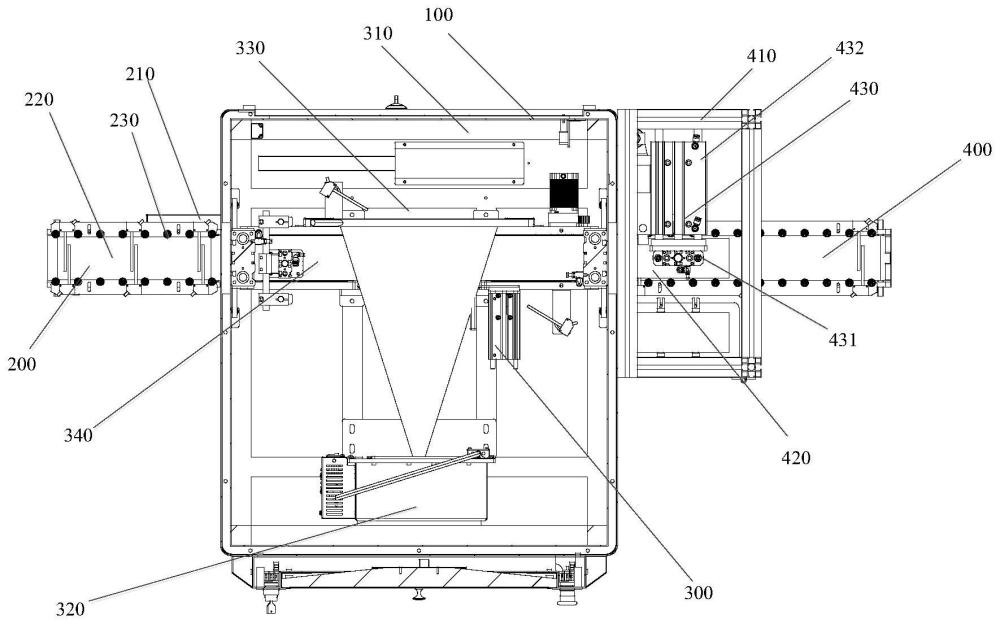

2、本實用新型提出一種x-ray在線缺陷檢測設備，所述x-ray在線缺陷檢測設備包括：

3、機架，所述機架用于承載和安裝；

4、上料機構，所述上料機構設置在所述機架一側；

5、檢測機構，所述檢測機構設置在所述上料機構一側，所述檢測機構與所述上料機構的一端連接；

6、所述檢測機構包括：第一承載組件，所述第一承載組件設置在所述機架內，所述第一承載組件用于承載和安裝；

7、光管組件，所述光管組件設置在所述第一承載組件上，所述光管組件用于發射x光；

8、平板組件，所述平板組件設置在所述第一承載組件上，所述平板組件與所述光管組件配合放置，所述平板組件用于接收所述光管組件發射的x光，從而對產品進行檢測；

9、第一移載組件，所述第一移載組件設置在所述第一承載組件上，所述第一移載組件用于傳輸產品；

10、以及

11、下料機構，所述下料機構設置在所述檢測機構的一側，所述下料機構的一端與所述檢測機構連接。

12、優選地，所述上料機構包括：

13、上料機構安裝架，所述上料機構安裝架用于承載和安裝；

14、第二移載組件，所述第二移載組件設置在所述上料機構安裝架內，所述第二移載組件用于傳輸產品；以及

15、限位組件，所述限位組件設置于所述第二移載組件上，所述限位組件用于限定產品位置。

16、優選地，所述第二移載組件為傳送帶。

17、優選地，所述下料機構包括：

18、下料機構安裝架，所述下料機構安裝架用于承載和安裝；

19、第三移載組件，所述第三移載組件設置在所述下料機構安裝架上，所述第三移載組件用于傳輸產品；以及

20、第四移載組件，所述第四移載組件設置在所述第三移載組件上方，所述第四移載組件用于將所述第三移載組件上的產品抓取。

21、優選地，所述第三移載組件為傳送帶。

22、優選地，，所述第四移載組件包括：

23、吸盤，所述吸盤用于吸附所述檢測機構測檢出的不良品；以及

24、氣缸，所述氣缸用于給所述吸盤提供動力。

25、優選地，所述下料機構還包括良品出料口和不良品出料口。

26、優選地，還包括plc控制系統，所述plc控制系統分別與所述上料機構、檢測機構以及下料機構電連接。

27、本申請技術方案的有益效果在于：本申請一種x-ray在線缺陷檢測設備，包括機架，機架用于承載和安裝；上料機構，所述上料機構設置在所述機架一側；檢測機構，所述檢測機構設置在所述上料機構一側，所述檢測機構與所述上料機構的一端連接；所述檢測機構包括：第一承載組件，所述第一承載組件設置在所述機架內，所述第一承載組件用于承載和安裝；光管組件，所述光管組件設置在所述第一承載組件上，所述光管組件用于發射x光；平板組件，所述平板組件設置在所述第一承載組件上，所述平板組件與所述光管組件配合放置，所述平板組件用于接收所述光管組件發射的x光，從而對產品進行檢測；第一移載組件，所述第一移載組件設置在所述第一承載組件上，所述第一移載組件用于傳輸產品；以及下料機構，所述下料機構設置在所述檢測機構的一側，所述下料機構的一端與所述檢測機構連接。該x-ray在線缺陷檢測設備能快速檢測封裝產品或者單一零件缺陷，進一步的提升了工作效率和檢測精準度。

技術特征：

1.一種x-ray在線缺陷檢測設備，其特征在于，包括：

2.根據權利要求1所述的x-ray在線缺陷檢測設備，其特征在于，所述上料機構包括：

3.根據權利要求2所述的x-ray在線缺陷檢測設備，其特征在于，所述第二移載組件為傳送帶。

4.根據權利要求1所述的x-ray在線缺陷檢測設備，其特征在于，所述下料機構包括：

5.根據權利要求4所述的x-ray在線缺陷檢測設備，其特征在于，所述第三移載組件為傳送帶。

6.根據權利要求4所述的x-ray在線缺陷檢測設備，其特征在于，所述第四移載組件包括：

7.根據權利要求4所述的x-ray在線缺陷檢測設備，其特征在于，所述下料機構還包括良品出料口和不良品出料口。

8.根據權利要求1所述的x-ray在線缺陷檢測設備，其特征在于，還包括plc控制系統，所述plc控制系統分別與所述上料機構、檢測機構以及下料機構電連接。

技術總結
本技術公開一種x?ray在線缺陷檢測設備，包括機架，機架用于承載和安裝；上料機構，所述上料機構設置在所述機架一側；檢測機構，所述檢測機構設置在所述上料機構一側，所述檢測機構與所述上料機構的一端連接；以及下料機構，所述下料機構設置在所述檢測機構的一側，所述下料機構的一端與所述檢測機構連接。該x?ray在線缺陷檢測設備能快速檢測封裝產品或者單一零件缺陷，進一步的提升了工作效率和檢測精準度。

技術研發人員：殷濛濛,黎招軍
受保護的技術使用者：深圳市偉銘光電有限公司
技術研發日：20240325
技術公布日：2025/4/28
