本技術涉及機電設備檢測，具體為一種機電設備的檢測臺。

背景技術：

1、隨著人民生活水平的不斷提高，人們?cè)谌粘Ｉ钪袑?duì)機電設備的需求越來越多，從交通工具到各種家用電器、計算機、打印機等已成為人們生活中不可缺少的機電產品。先進的機電設備不僅能大大提高勞動生產率，減輕勞動強度，改善生產環境，完成人力無法完成的工作，而且作為國家工業基礎之一，對整個國民經濟的發展，以及科技、國防實力的提高有著直接的、重要的影響，還是衡量一個國家科技水平和綜合國力的重要標志。

2、如申請?zhí)枮閏n202021391551.2的一種機電設備用檢測臺，包括固定臺、檢測臺本體和底座，其特征在于：所述底座的內頂壁固定連接有正反轉電機，所述正反轉電機的輸出轉軸固定連接有第一鏈輪，所述固定臺的底面固定連接有兩個相對稱的固定板，每個所述固定板的外表面均開設有開口，所述固定臺的底面通過軸承轉動連接有兩個相對稱的轉桿，每個所述轉桿的外表面均固定連接有第二鏈輪，所述第一鏈輪的外表面?zhèn)鲃?dòng)連接有鏈條，所述鏈條貫穿開口并與兩個第二鏈輪傳動連接。但是該機電設備檢測臺需要人工挑選合格品和殘次品，需要大量的人工勞動力，并且工作效率不高，容易在對合格品和殘次品進行分類時，出現混亂的情況，影響后續的工作。于是，有鑒于此，針對現有的結構不足予以研究改良，提出一種機電設備的檢測臺。

技術實現思路

1、本實用新型的目的在于提供一種機電設備的檢測臺，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種機電設備的檢測臺,包括支撐板和連接塊，所述支撐板的頂部固定連接有連接塊，所述連接塊的一側固定連接有前后移動機構，且前后移動機構的內部包括固定連接于連接塊一側位置的第一支撐塊，且第一支撐塊的一側轉動連接有第一螺旋桿，所述第一螺旋桿的外部螺紋連接有第一螺母座。

3、優選的，所述第一螺母座的底部固定連接有左右移動機構，且左右移動機構內部包括固定連接于第一螺母座底部位置的第二支撐塊，且第二支撐塊的一側轉動連接有第二螺旋桿，所述第二螺旋桿的底部固定連接有第二螺母座。

4、優選的，所述第二螺母座的底部固定連接有檢測頭，且檢測頭的外部固定連接有自動抓夾。

5、優選的，所述支撐板的一側固定連接有工具放置板，且工具放置板的一側固定連接有操作器。

6、優選的，所述支撐板的底部固定連接有底座，且底座的一側設置有合格品放置槽，所述合格品放置槽的另一側固定連接有殘次品放置槽。

7、優選的，所述底座的頂部設置有夾具，且?jiàn)A具的一側設置有復位彈簧。

8、優選的，所述復位彈簧的一側彈性連接有限位塊，且限位塊通過復位彈簧與夾具相連接。

9、與現有技術相比，本實用新型的有益效果是：

10、1.本實用新型通過前后移動機構和左右移動機構的設置，可以使該機電檢測臺成為自動一體化機構，傳統的檢測臺，需要人工挑選合格品和殘次品，需要大量的人工勞動力，并且工作效率不高，容易在對合格品和殘次品進行分類時，出現混亂的情況，影響后續的工作，由于底座頂部設置有兩排夾具前后移動機構內部的第一螺旋桿帶動檢測頭在兩排夾具前后移動，左右移動機構可以帶動檢測頭左右移動，保證檢測頭可以對夾具內部的所有機電裝備進行檢測，檢測頭利用紅外線檢測，提高對機電設備的檢測范圍和對機電設置檢測的準確度，當檢測頭檢測出合格品和殘次品后，自動抓夾跟隨左右移動機構，伺服電機控制第二螺母座在第二螺旋桿外部轉動的頻率，使抓夾抓住機電設備自動分類，提高了分類效率，不會有合格品和殘次品混淆的情況發生；

11、2.本實用新型通過的復位彈簧和限位塊設置，可以對不同的機電設備進行固定，若將機電設備單獨放置于夾具內部不進行固定，機電設備可能會出現位移的情況，會影響檢測頭對機電設備的檢測，同時機電設備的大小不一致，當機電設備于限位塊相接觸時，復位彈簧與夾具相互作用對不同大小的夾具進行固定，提高本檢測臺的適用性。

技術特征：

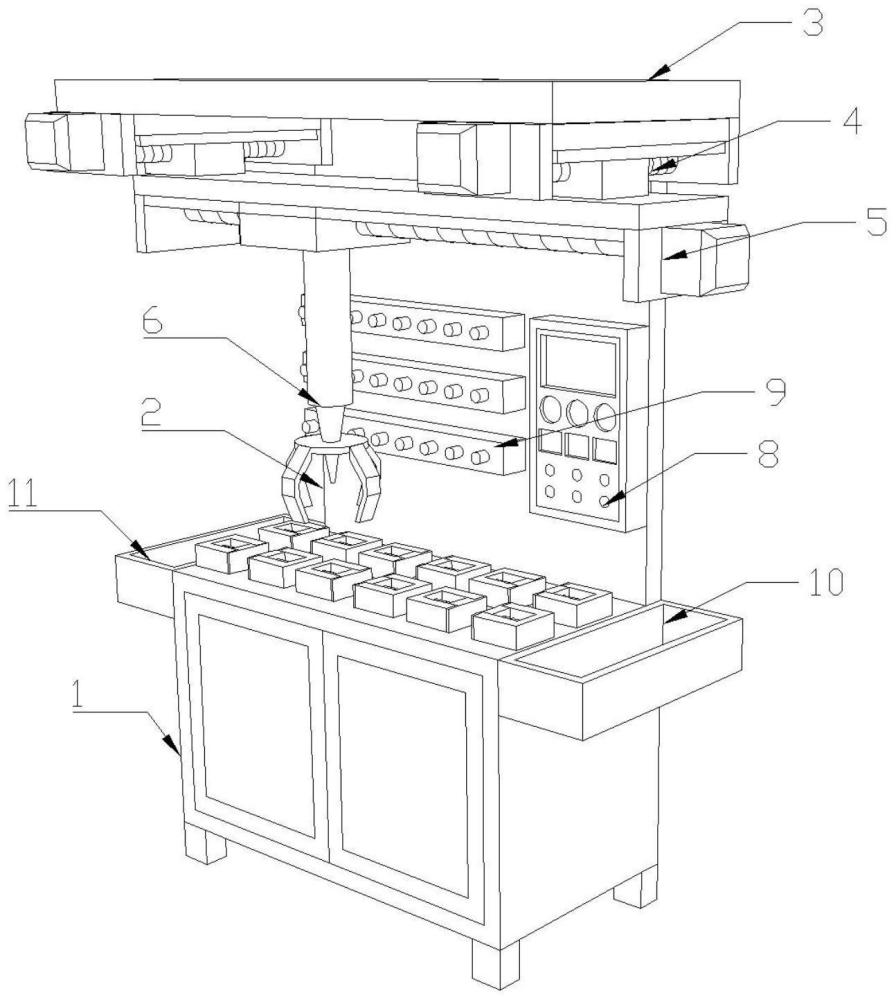

1.一種機電設備的檢測臺，包括支撐板(2)和連接塊(3)，其特征在于，所述支撐板(2)的頂部固定連接有連接塊(3)，所述連接塊(3)的一側固定連接有前后移動機構(4)，且前后移動機構(4)的內部包括固定連接于連接塊(3)一側位置的第一支撐塊(401)，且第一支撐塊(401)的一側轉動連接有第一螺旋桿(402)，所述第一螺旋桿(402)的外部螺紋連接有第一螺母座(403)。

2.根據權利要求1所述的一種機電設備的檢測臺，其特征在于，所述第一螺母座(403)的底部固定連接有左右移動機構(5)，且左右移動機構(5)內部包括固定連接于第一螺母座(403)底部位置的第二支撐塊(501)，且第二支撐塊(501)的一側轉動連接有第二螺旋桿(502)，所述第二螺旋桿(502)的底部固定連接有第二螺母座(503)。

3.根據權利要求2所述的一種機電設備的檢測臺，其特征在于，所述第二螺母座(503)的底部固定連接有檢測頭(6)，且檢測頭(6)的外部固定連接有自動抓夾(7)。

4.根據權利要求1所述的一種機電設備的檢測臺，其特征在于，所述支撐板(2)的一側固定連接有工具放置板(8)，且工具放置板(8)的一側固定連接有操作器(9)。

5.根據權利要求1所述的一種機電設備的檢測臺，其特征在于，所述支撐板(2)的底部固定連接有底座(1)，且底座(1)的一側設置有合格品放置槽(10)，所述合格品放置槽(10)的另一側固定連接有殘次品放置槽(11)。

6.根據權利要求5所述的一種機電設備的檢測臺，其特征在于，所述底座(1)的頂部設置有夾具(12)，且?jiàn)A具(12)的一側設置有復位彈簧(13)。

7.根據權利要求6所述的一種機電設備的檢測臺，其特征在于，所述復位彈簧(13)的一側彈性連接有限位塊(14)，且限位塊(14)通過復位彈簧(13)與夾具(12)相連接。

技術總結
本技術公開了一種機電設備的檢測臺，涉及機電設備檢測技術領域，包括連接塊和連接塊，所述支撐板的頂部固定連接有連接塊，所述連接塊的一側固定連接有前后移動機構，且前后移動機構的內部包括固定連接于連接塊一側位置的第一支撐塊，且第一支撐塊的一側轉動連接有第一螺旋桿，所述第一螺旋桿的外部螺紋連接有第一螺母座,連接塊與連接塊呈垂直分布，第一支撐塊和第一螺旋桿分別關于連接塊的中心向呈垂直分布，第一螺旋桿的一端設置有伺服電機。該機電設備的檢測臺，與現有的普通機電設備檢測臺相比，伺服電機控制第二螺母座在第二螺旋桿外部轉動的頻率，使抓夾抓住機電設備自動分類，提高了分類效率，不會有合格品和殘次品混淆的情況發生。

技術研發人員：馮飛龍,史欣欣,汪召,劉海宇,武廷金,王思思
受保護的技術使用者：石家莊建忠機電設備有限公司
技術研發日：20240403
技術公布日：2025/3/20
