本技術涉及測試裝置，特別涉及一種指紋模組阻抗自動測試機構。

背景技術：

1、隨著電子技術的發展，越來越多的移動終端采用了指紋識別技術。指紋識別技術相對于傳統的數字密碼或九宮格密碼有著更好的安全性，而且，指紋識別技術還有著更快捷的體驗。

2、因此，這也為指紋模組封裝企業帶來了機遇與挑戰，如何提高產品性能及生產效率是他們所要關心的問題，在指紋模組封裝的各個工序中，指紋模組功能測試十分關鍵。目前，指紋模組的阻抗測試通常由人工拿著萬用表的兩個表筆去測量，這樣測試效率低下。故此，我們提出一種指紋模組阻抗自動測試機構。

技術實現思路

1、本實用新型的主要目的在于提供一種指紋模組阻抗自動測試機構，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種指紋模組阻抗自動測試機構，包括基座，所述基座的下端固定連接有四個底腳，所述基座的左右兩端上部均固定連接有支撐板，兩個所述支撐板的上端均貫穿開設有滑槽，兩個所述滑槽共同滑動安裝有模組移動組件，所述基座的上端后部固定連接有五個放置座，所述基座的后端固定連接有固定板，所述固定板的前端貫穿開設有兩個第一固定孔，兩個所述第一固定孔共同固定安裝有測試組件。

4、優選的，所述模組移動組件包括電機與從動輪，所述電機與從動輪均設置有兩個，兩個所述電機的輸出端均固定連接有主動輪，兩個所述主動輪與對應的從動輪的外表面均共同滑動安裝有傳動帶，兩個所述傳動帶的外表面均固定來凝結有滑塊，兩個所述滑塊的上端均固定連接有連桿，兩個所述連桿的對立端共同固定安裝有固定架，所述固定架的后端固定連接有五個擋板，五個所述擋板的后端均固定連接有置物臺。

5、優選的，所述主動輪的直徑尺寸等于從動輪的直徑尺寸，五個所述擋板呈橫向等距離尺寸分布，所述滑塊的尺寸與傳動帶的尺寸相適配。

6、優選的，五個所述置物臺與五個放置座的位置和尺寸對應相適配，所述滑塊的尺寸與滑槽的尺寸相適配。

7、優選的，所述測試組件包括連接板，所述連接板的前端貫穿開設有兩個第二固定孔，所述連接板的前端上部固定連接有頂板，所述頂板的下端固定連接有五個電動伸縮桿，五個所述電動伸縮桿的輸出端均固定連接有第一安裝板，五個所述第一安裝板的下端均固定連接有四個緩沖桿，同組的四個所述緩沖桿的下端共同固定安裝有第二安裝板，五個所述第二安裝板的下端均固定連接有兩個測試針。

8、優選的，兩個所述第二固定孔與兩個第一固定孔的位置和尺寸對應相適配，五個所述第二安裝板與五個放置座的位置和尺寸對應相適配。

9、與現有技術相比，本實用新型具有如下有益效果：

10、一、本實用新型通過設置模組移動組件，將待檢測的模組放置在置物臺的上端，啟動兩個電機，兩個電機均帶動對應的主動輪轉動，主動輪與對應的從動輪同時帶動傳動帶滑動，進而使得其外表面固定連接的滑塊在滑槽內滑動，將置物臺向放置座的方向推動，并最終與放置座的位置重合，且置物臺通過擋板對其位置進行限定，達到自動化控制模組移動、提升工人工作效率的目的；

11、二、本實用新型通過設置測試組件，將兩個第二固定孔與兩個第一固定孔的位置對應，使測試組件固定連接在固定板的前端，此時測試針的位置與放置座的位置對應，啟動電動伸縮桿，電動伸縮桿的輸出端帶動第一安裝板整體下降，并最終帶動測試針與物料上端接觸，正負測試針同時作用對阻抗進行測試，且測試針利用緩沖桿進行緩沖，可有效防止損壞物料，達到快速對指紋模組阻抗進行測試、減少模組檢測損壞率的目的。

技術特征：

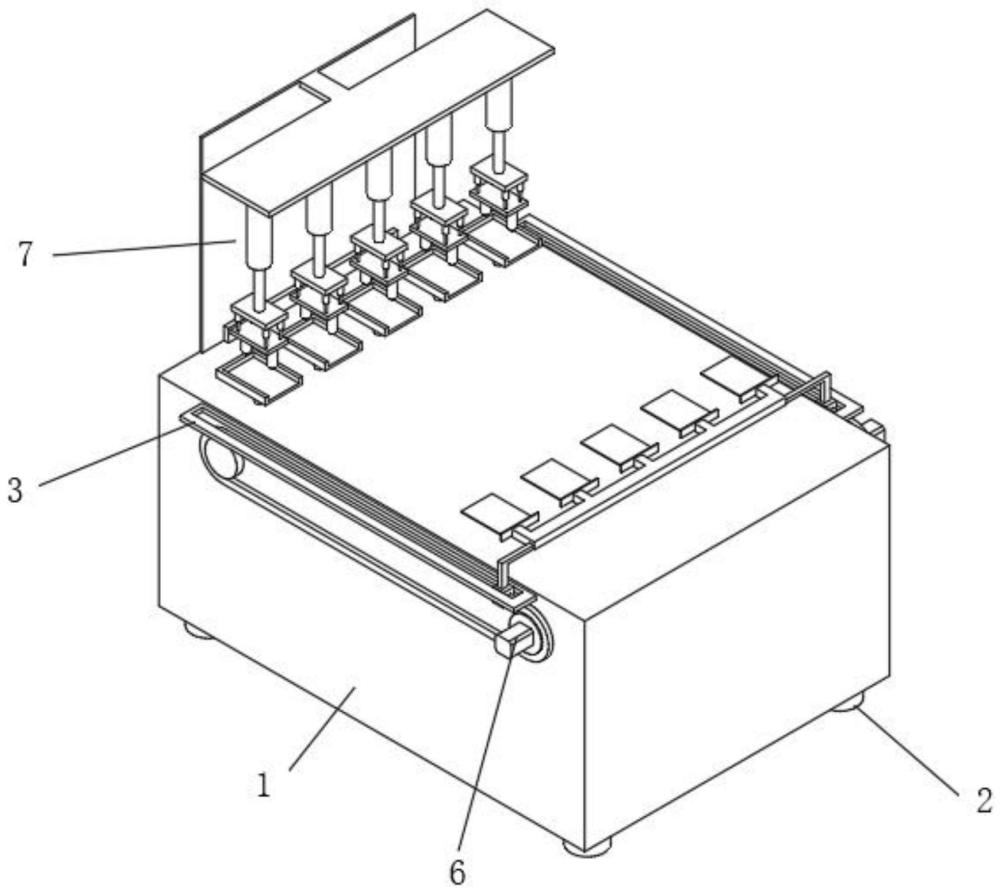

1.一種指紋模組阻抗自動測試機構，包括基座(1)，其特征在于：所述基座(1)的下端固定連接有四個底腳(2)，所述基座(1)的左右兩端上部均固定連接有支撐板(3)，兩個所述支撐板(3)的上端均貫穿開設有滑槽(31)，兩個所述滑槽(31)共同滑動安裝有模組移動組件(6)，所述基座(1)的上端后部固定連接有五個放置座(4)，所述基座(1)的后端固定連接有固定板(5)，所述固定板(5)的前端貫穿開設有兩個第一固定孔(51)，兩個所述第一固定孔(51)共同固定安裝有測試組件(7)；

2.根據權利要求1所述的一種指紋模組阻抗自動測試機構，其特征在于：所述主動輪(62)的直徑尺寸等于從動輪(63)的直徑尺寸，五個所述擋板(68)呈橫向等距離尺寸分布，所述滑塊(65)的尺寸與傳動帶(64)的尺寸相適配。

3.根據權利要求1所述的一種指紋模組阻抗自動測試機構，其特征在于：五個所述置物臺(69)與五個放置座(4)的位置和尺寸對應相適配，所述滑塊(65)的尺寸與滑槽(31)的尺寸相適配。

4.根據權利要求1所述的一種指紋模組阻抗自動測試機構，其特征在于：所述測試組件(7)包括連接板(71)，所述連接板(71)的前端貫穿開設有兩個第二固定孔(72)，所述連接板(71)的前端上部固定連接有頂板(73)，所述頂板(73)的下端固定連接有五個電動伸縮桿(74)，五個所述電動伸縮桿(74)的輸出端均固定連接有第一安裝板(75)，五個所述第一安裝板(75)的下端均固定連接有四個緩沖桿(76)，同組的四個所述緩沖桿(76)的下端共同固定安裝有第二安裝板(77)，五個所述第二安裝板(77)的下端均固定連接有兩個測試針(78)。

5.根據權利要求4所述的一種指紋模組阻抗自動測試機構，其特征在于：兩個所述第二固定孔(72)與兩個第一固定孔(51)的位置和尺寸對應相適配，五個所述第二安裝板(77)與五個放置座(4)的位置和尺寸對應相適配。

技術總結
本技術涉及測試裝置技術領域，尤其為一種指紋模組阻抗自動測試機構，包括基座，基座的下端固定連接有四個底腳，基座的左右兩端上部均固定連接有支撐板，兩個支撐板的上端均貫穿開設有滑槽，兩個滑槽共同滑動安裝有模組移動組件，基座的上端后部固定連接有五個放置座，基座的后端固定連接有固定板，固定板的前端貫穿開設有兩個第一固定孔，兩個第一固定孔共同固定安裝有測試組件。本技術所述的一種指紋模組阻抗自動測試機構，通過設置模組移動組件，達到自動化控制模組移動、提升工人工作效率的目的；通過設置測試組件，達到快速對指紋模組阻抗進行測試、減少模組檢測損壞率的目的。
