本技術涉及煙密度測試，尤其涉及一種適用于封閉和半封閉環境管箱的煙密度測試裝置。

背景技術：

1、由于阻燃材料在火災中的燃燒行為非常復雜，單一的燃燒測試方法不能完全描述其燃燒性能，因此人們試圖通過對阻燃材料測試與表征方法的研究，從多方面更完備的評價阻燃材料的阻燃性能。

2、現有的煙密度測試裝置在測試完畢之后，因為材料在測試時都是放置在測試桶內進行燃燒，而燃燒時帶來的熱量會導熱給測試桶，人員就需要等測試桶冷卻之后，才方便將測試桶內的殘渣倒出，如果直接用手傾倒的話，高溫的測試桶就會對人員的手造成燙傷，且現有煙密度測試裝置在使用時，往往都是將燃燒的材料放置在密封的環境下進行煙密度測試，但是僅僅只依靠密封環境來進行測試，不能夠完全測試出材料的阻燃性能，因而就需要全方面的對材料的煙密度進行測試，因此提出一種適用于封閉和半封閉環境管箱的煙密度測試裝置用于解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種適用于封閉和半封閉環境管箱的煙密度測試裝置，用于解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種適用于封閉和半封閉環境管箱的煙密度測試裝置，包括底板，所述底板的頂側固定安裝有工作臺，工作臺的頂側固定安裝有兩個安裝板，兩個安裝板均開設有圓孔，兩個圓孔內均轉動安裝有連接柱，兩個連接柱相互靠近的一端固定安裝有同一個固定圈，固定圈內固定安裝有測試桶，一個安裝板的一側固定安裝有煙密度測試儀，煙密度測試儀位于測試桶的一側，兩個連接柱的另一端均設置有轉動組件，底板開設有通孔，通孔內設置有收集組件，底板的頂側固定安裝有支架，支架的頂側固定安裝有電動推桿，電動推桿的輸出端貫穿支架并固定連接有調節組件。

4、優選的，所述轉動組件包括兩個連接柱另一端均固定套接有安裝套，兩個安裝套的外側均固定安裝有兩個轉桿。

5、優選的，所述收集組件包括通孔的兩側內壁均開設有滑槽，兩條滑槽內均滑動安裝有滑塊，兩個滑塊相互靠近的一側固定連接有同一個收集箱，收集箱的一側固定安裝有拉手。

6、優選的，所述調節組件包括電動推桿輸出端固定連接的密封箱，密封箱的開設有兩條插槽，兩條插槽內均插接有密封板，兩個密封板的頂側均固定安裝有把手，兩個把手呈u形，密封箱的底側朝向工作臺并與工作臺相適配。

7、優選的，所述測試桶內設置有隔板，隔板開設有圓孔。

8、優選的，所述測試桶的底側內壁固定安裝有點火器，點火器的頂側固定安裝有點火管，點火管的另一端穿過隔板開設的圓孔并延伸至測試桶內。

9、優選的，所述支架的一側固定安裝有控制面板，控制面板與煙密度測試儀和點火器為電性連接。

10、與現有技術相比，本實用新型的有益效果是：該適用于封閉和半封閉環境管箱的煙密度測試裝置，在煙密度測試完畢，需要清理測試桶內的殘渣時，通過轉動安裝套外側固定安裝的轉桿，轉桿就能夠帶動連接柱旋轉，在連接柱旋轉的同時就會帶動測試桶旋轉，隨后就能夠將測試桶內的殘渣傾倒在收集箱內，在傾倒測試桶時，人員不需要觸碰測試桶就能夠將測試桶內的殘渣倒出，避免了人員手部直接觸碰高溫測試桶造成手部燙傷的情況發生。

11、在需要半封閉煙密度測試時，通過拉動兩個把手將兩個密封板從兩條插槽內取出，密封箱就會處于半封閉狀態，隨后通過點火器運行，使點火管點燃測試桶內放入的材料，在材料發生燃燒時所產生的煙霧就會被煙密度測試儀收集，煙密度測試儀就能將半封閉狀態下的數據傳輸至控制面板上，方便人員對半封閉的煙密度數據進行記錄，且材料在經過封閉檢測、半封閉檢測和無封閉檢測，能夠精準的計算出材料各種狀態下的煙密度數據，使得到的材料數據更加全面。

技術特征：

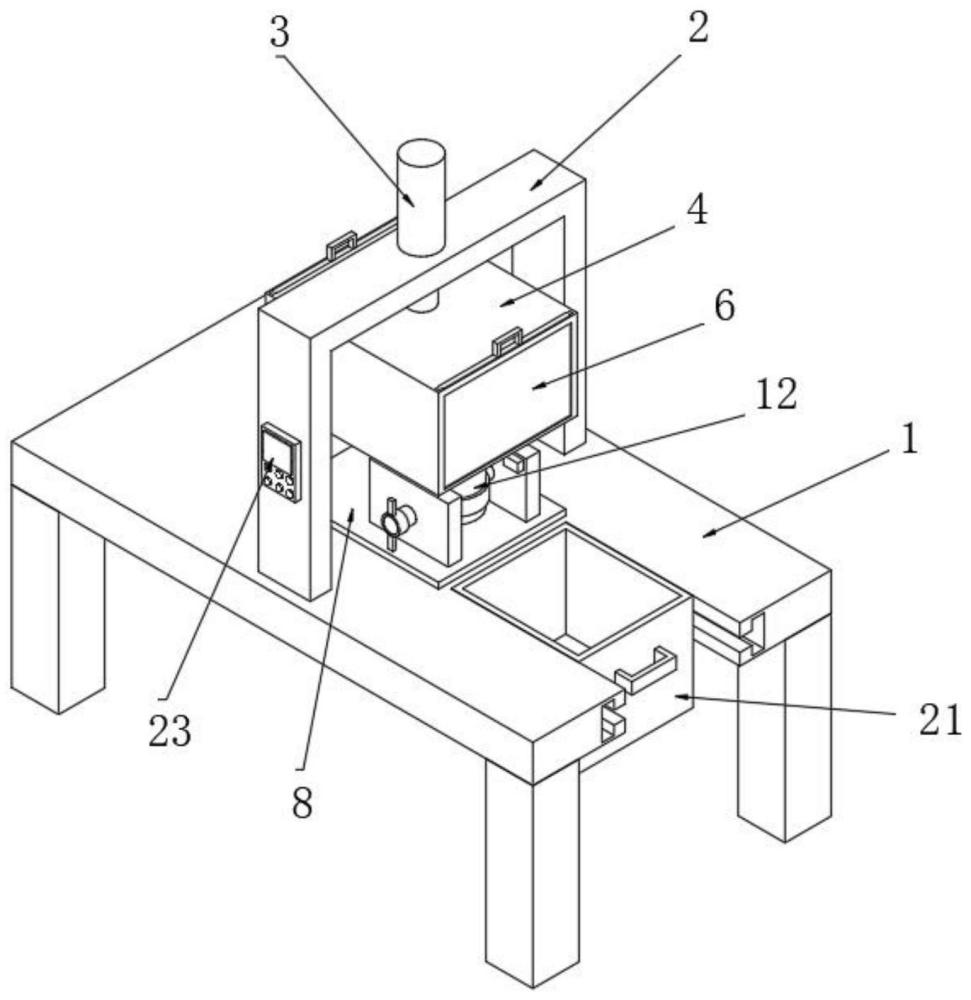

1.一種適用于封閉和半封閉環境管箱的煙密度測試裝置，包括底板(1)，其特征在于，所述底板(1)的頂側固定安裝有工作臺(8)，工作臺(8)的頂側固定安裝有兩個安裝板(9)，兩個安裝板(9)均開設有圓孔，兩個圓孔內均轉動安裝有連接柱(10)，兩個連接柱(10)相互靠近的一端固定安裝有同一個固定圈(11)，固定圈(11)內固定安裝有測試桶(12)，一個安裝板(9)的一側固定安裝有煙密度測試儀(18)，煙密度測試儀(18)位于測試桶(12)的一側，兩個連接柱(10)的另一端均設置有轉動組件，底板(1)開設有通孔，通孔內設置有收集組件，底板(1)的頂側固定安裝有支架(2)，支架(2)的頂側固定安裝有電動推桿(3)，電動推桿(3)的輸出端貫穿支架(2)并固定連接有調節組件。

2.根據權利要求1所述的一種適用于封閉和半封閉環境管箱的煙密度測試裝置，其特征在于，所述轉動組件包括兩個連接柱(10)另一端均固定套接有安裝套(16)，兩個安裝套(16)的外側均固定安裝有兩個轉桿(17)。

3.根據權利要求1所述的一種適用于封閉和半封閉環境管箱的煙密度測試裝置，其特征在于，所述收集組件包括通孔的兩側內壁均開設有滑槽(19)，兩條滑槽(19)內均滑動安裝有滑塊(20)，兩個滑塊(20)相互靠近的一側固定連接有同一個收集箱(21)，收集箱(21)的一側固定安裝有拉手(22)。

4.根據權利要求1所述的一種適用于封閉和半封閉環境管箱的煙密度測試裝置，其特征在于，所述調節組件包括電動推桿(3)輸出端固定連接的密封箱(4)，密封箱(4)的開設有兩條插槽(5)，兩條插槽(5)內均插接有密封板(6)，兩個密封板(6)的頂側均固定安裝有把手(7)，兩個把手(7)呈u形，密封箱(4)的底側朝向工作臺(8)并與工作臺(8)相適配。

5.根據權利要求1所述的一種適用于封閉和半封閉環境管箱的煙密度測試裝置，其特征在于，所述測試桶(12)內設置有隔板(13)，隔板(13)開設有圓孔。

6.根據權利要求5所述的一種適用于封閉和半封閉環境管箱的煙密度測試裝置，其特征在于，所述測試桶(12)的底側內壁固定安裝有點火器(14)，點火器(14)的頂側固定安裝有點火管(15)，點火管(15)的另一端穿過隔板(13)開設的圓孔并延伸至測試桶(12)內。

7.根據權利要求1所述的一種適用于封閉和半封閉環境管箱的煙密度測試裝置，其特征在于，所述支架(2)的一側固定安裝有控制面板(23)，控制面板(23)與煙密度測試儀(18)和點火器(14)為電性連接。

技術總結
本技術公開了一種適用于封閉和半封閉環境管箱的煙密度測試裝置，包括底板，所述底板的頂側固定安裝有工作臺，工作臺的頂側固定安裝有兩個安裝板，兩個安裝板均開設有圓孔，兩個圓孔內均轉動安裝有連接柱，兩個連接柱相互靠近的一端固定安裝有同一個固定圈，固定圈內固定安裝有測試桶，一個安裝板的一側固定安裝有煙密度測試儀，煙密度測試儀位于測試桶的一側，通過轉動安裝套外側固定安裝的轉桿，轉桿就能夠帶動連接柱旋轉，在連接柱旋轉的同時就會帶動測試桶旋轉，隨后就能夠將測試桶內的殘渣傾倒在收集箱內，在傾倒測試桶時，人員不需要觸碰測試桶就能夠將測試桶內的殘渣倒出，避免了人員手部直接觸碰高溫測試桶造成手部燙傷的情況發生。

技術研發人員：魏正治
受保護的技術使用者：重慶浙升科技有限公司
技術研發日：20240417
技術公布日：2025/4/28
