本技術涉及高壓分割導體測量設備領域，尤其涉及一種分割導體全角度視覺測量裝置。

背景技術：

1、工業制造檢測，特別在高壓電纜分割導體的生產制造領域對產品生產檢測，主要依靠人力來完成，通過間斷停線，隔段采樣來對對生產產品的表面尺寸進行檢測，由于分割導體表面不規整，人工檢測存在誤測率高、成本高、數據不全面等問題。

2、當前，在線纜產品質量檢測領域，人工智能機器視覺技術的應用日益普及。盡管市場上出現了一些基于機器視覺和人工智能技術的線纜質量檢測設備，但針對高壓線纜特有的結構特點，特別是線纜分割導體復雜的三維幾何形態與內部結構特征，現有的檢測設備仍存在一定的局限性。它們大多針對特定的產品型號和生產工藝設計，設備與檢測算法之間的耦合度較高，通用性和靈活性不足，無法滿足高壓線纜分割導體全方位、高精度、高效能的無損檢測需求。

技術實現思路

1、為了解決以上技術問題，本實用新型提供了一種分割導體全角度視覺測量裝置。實現了對各種高壓線纜分割導體的全角度檢測，一是提高高壓分割導體檢測的高端化與智能化水平，二是提高高壓分割導體的生產質量和檢測效率。解決機器視覺技術對高壓線纜分割導體檢測中測量問題。

2、本實用新型的技術方案是：

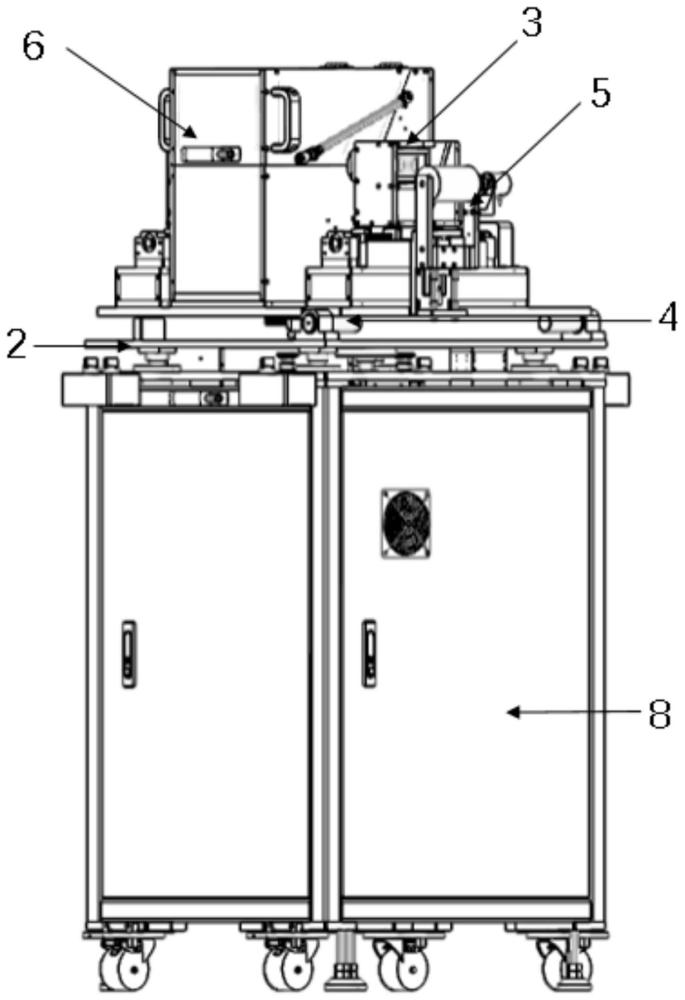

3、一種分割導體全角度視覺測量裝置，包括：升降單元、傾斜單元、移動卡塊、運動采集裝置、信號隔絕殼體、光學裝置和裝置機體；

4、所述升降單元設置在裝置機體上方，傾斜單元設置在升降單元上方；光學裝置設置在信號隔絕殼體內，信號隔絕殼體內設置在傾斜單元上；移動卡塊設置在信號隔絕殼體的前后兩側。

5、進一步的，

6、升降單元包括底部的四個軸承支撐，軸承支撐豎直設置，且通過連接軸固定在裝置機體內部。

7、所述傾斜單元安裝在升降單元軸承支撐上端的支撐板上，傾斜單元包括底座和中間軸承支撐，底座一端與支撐板一端鉸接；中間軸承支撐與底座底面中部相連接。

8、移動卡塊包括一對相對著的雙滾輪結構；雙滾輪結構底部設有滑軌并可以在滑軌上移動；雙滾輪結構之間通過絲杠實現相對運動，使得移動卡塊實現左右動態張合。

9、運動采集裝置包括編碼輪與配套編碼器，編碼輪在其底部采用彈簧支撐結構，當編碼輪滾動時，通過彈簧支撐結構可跟隨分割導體運動軌跡，同步轉動。

10、所述信號隔絕殼體設為可開合形狀，其側部設置有開合拉桿，以實現殼體的開啟和閉合操作。

11、所述光學裝置的側位設置環形滑軌，以滑動不同角度；其側頂設有除塵風扇。

12、裝置機體底部裝有滑輪，以及可調節支撐架結構；裝置機體側壁設置有兩個風扇用以導入空氣和排出熱氣。

13、本實用新型的有益效果是：

14、光學裝置布置的采集裝置，外部信號隔絕殼體采用液壓開合拉桿，方便設備上下線，側位滑軌結構，能適應不同角度測量。

15、升降單元支持上下移動，適應不同產線分割導體高度需求。

16、移動卡塊收電機控制左右夾緊，支持不同粗細線纜測量。

17、傾斜單元支持角度變化，適應線纜高壓分割導體在同一產線的不同位置放置，該系統專用于實時監測和精確調控設備主體傾斜角度，以適應產線上可能出現的各種傾斜工況。

18、綜上所述多個功能，可通過按鈕控制，自動化程度較高，方便用戶操作。

技術特征：

1.一種分割導體全角度視覺測量裝置，其特征在于，

2.根據權利要求1所述的裝置，其特征在于，

3.根據權利要求2所述的裝置，其特征在于，

4.根據權利要求1所述的裝置，其特征在于，

5.根據權利要求1所述的裝置，其特征在于，

6.根據權利要求1所述的裝置，其特征在于，

7.根據權利要求1所述的裝置，其特征在于，

8.根據權利要求1所述的裝置，其特征在于，

技術總結
本技術提供一種分割導體全角度視覺測量裝置，屬于高壓分割導體測量設備領域，本技術包括升降單元、傾斜單元、移動卡塊、運動采集裝置、信號隔絕殼體、光學裝置、裝置機體。所述升降單元設置在裝置機體上方，傾斜單元設置在升降單元上方；光學裝置設置在信號隔絕殼體內，信號隔絕殼體內設置在傾斜單元上；移動卡塊設置在信號隔絕殼體的前后兩側。解決機器視覺技術對高壓線纜分割導體檢測的測量問題。

技術研發人員：郭智勇,汪澤百,朱憲,李超,孫桂剛
受保護的技術使用者：浪潮軟件集團有限公司
技術研發日：20240428
技術公布日：2025/4/28
