本技術屬于水質檢測，特別是涉及一種高效、高精確的生態環境水質檢測儀。

背景技術：

1、水質監測對于保護人類健康具有重要意義。水是生命之源，是人類生存和發展的基礎資源。通過檢測分析水體中污染物等指標，能夠預測變化趨勢，為水資源保護和管理提供科學依據；

2、經檢索，公告號為cn219266260u公開的一種生態環境水質檢測儀，包括裝置本體，裝置本體的左右兩側均固定連接有牽引鎖鏈，上述裝置在使用時，雖然能夠減小了工作人員的勞動強度，當在同一水域的不同位置進行檢測時，難以將上次檢測位置的水全部排出，影響后續檢測的精度，為此提出一種高效、高精確的生態環境水質檢測儀。

技術實現思路

1、本實用新型的目的在于提供一種高效、高精確的生態環境水質檢測儀，通過啟動氣泵將裝置內部的水質全部排出，避免了進水管內殘留其他位置的樣品，提高檢測的精準度，同時裝置進行取水工作時，還能夠驅動刷板轉動，進而對濾網進行清理，提高進水效率，方便使用，解決了現有的技術問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、一種高效、高精確的生態環境水質檢測儀，包括：浮筒，所述浮筒的圓周內壁固定連接有第一隔板、第二隔板和斜板，斜板的表面固定連接有檢測探頭，所述浮筒的圓周內壁滑動連接有活塞，活塞位于第一隔板和第二隔板之間，所述第一隔板的底部固定連接有電動推桿，電動推桿的輸出端與活塞相固定，所述第二隔板的表面固定連接有連通的連通管，所述浮筒的底部固定連通有進水用的進水管，進水管貫穿斜板；

4、所述第一隔板的頂部固定連接有氣泵，氣泵的出氣端固定連通有伸縮管，伸縮管穿過第一隔板和活塞并與活塞相固定，通過啟動氣泵能夠將裝置內部的水質全部排出，避免了進水管內殘留其他位置的樣品，提高檢測的精準度。

5、作為本實用新型再進一步的方案，所述進水管位于l狀且底部的一端固定連接有過濾水質用的濾網。

6、作為本實用新型再進一步的方案，所述濾網的一側轉動連接有貫穿驅動軸，驅動軸的一端固定連接有對濾網清理用的刷板，所述驅動軸的圓周固定連接有繞線輪，繞線輪的圓周安裝有拉繩，所述第二隔板的底部固定連接有導向桿，導向桿的圓周滑動套設有浮塊，所述拉繩的頂部與浮塊相固定，所述驅動軸與進水管之間固定連接有扭簧，通過在濾網的一側安裝能夠轉動的刷板的設置，使得在裝置進行取水工作時，還能夠驅動刷板轉動，進而對濾網進行清理，提高進水效率，方便使用。

7、作為本實用新型再進一步的方案，所述浮塊的一側固定連接有堵頭，堵頭位于連通管的下方并與連通管配合使用。

8、作為本實用新型再進一步的方案，所述浮筒的圓周外壁固定連接有至少兩個驅動電機，驅動電機輸出軸的一端固定連接有多個驅動扇葉，所述浮筒的圓周外壁固定連接有密封筒，所述驅動電機位于密封筒內。

9、作為本實用新型再進一步的方案，所述浮筒的頂部固定連接有安裝架，安裝架四周均安裝有光伏板，所述第一隔板的表面固定連接有與光伏板配合使用的逆變器和蓄電池。

10、本申請中，使用時，將浮筒放入水中，通過控制驅動電機帶動驅動扇葉轉動，進而使得浮筒移動，到達指定位置后，通過啟動電動推桿帶動活塞向下移動，使得活塞下方的空氣排出，抽水時，將活塞向上移動，利用負壓的原理將需要檢測的水抽入到斜板與第二隔板之間，然后通過檢測探頭對水質進行檢測，檢測完成后，向下移動活塞，將水質排出，更換位置檢測時，首先啟動氣泵，氣泵將空氣注入到浮筒內，進而將進水管中的水全部排出，然后再次抽水檢測，避免不同位置的水質混合到一起，提高檢測精度，而在斜板上的水位上升時，使得浮塊上升，浮塊通過拉繩拉動繞線輪和驅動軸轉動，驅動軸在轉動時帶動刷板對濾網進行清理，防止濾網堵塞，提高進水效率和使用效果，在浮塊持續上升后，還帶動堵頭對連通管進行封堵，避免水進入到第二隔板的上方，提高使用的安全性。

11、本實用新型的實施例具有以下有益效果：

12、本實用新型中，通過在浮筒內安裝氣泵的設置，使得裝置在不同的位置進行水質檢測時，能夠通過啟動氣泵將裝置內部的水質全部排出，避免了進水管內殘留其他位置的樣品，提高檢測的精準度；

13、本實用新型中，通過在濾網的一側安裝能夠轉動的刷板的設置，使得在裝置進行取水工作時，還能夠驅動刷板轉動，進而對濾網進行清理，提高進水效率，方便使用；

14、本實用新型中，通過啟動氣泵將裝置內部的水質全部排出，避免了進水管內殘留其他位置的樣品，提高檢測的精準度，同時裝置進行取水工作時，還能夠驅動刷板轉動，進而對濾網進行清理，提高進水效率，方便使用。

15、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

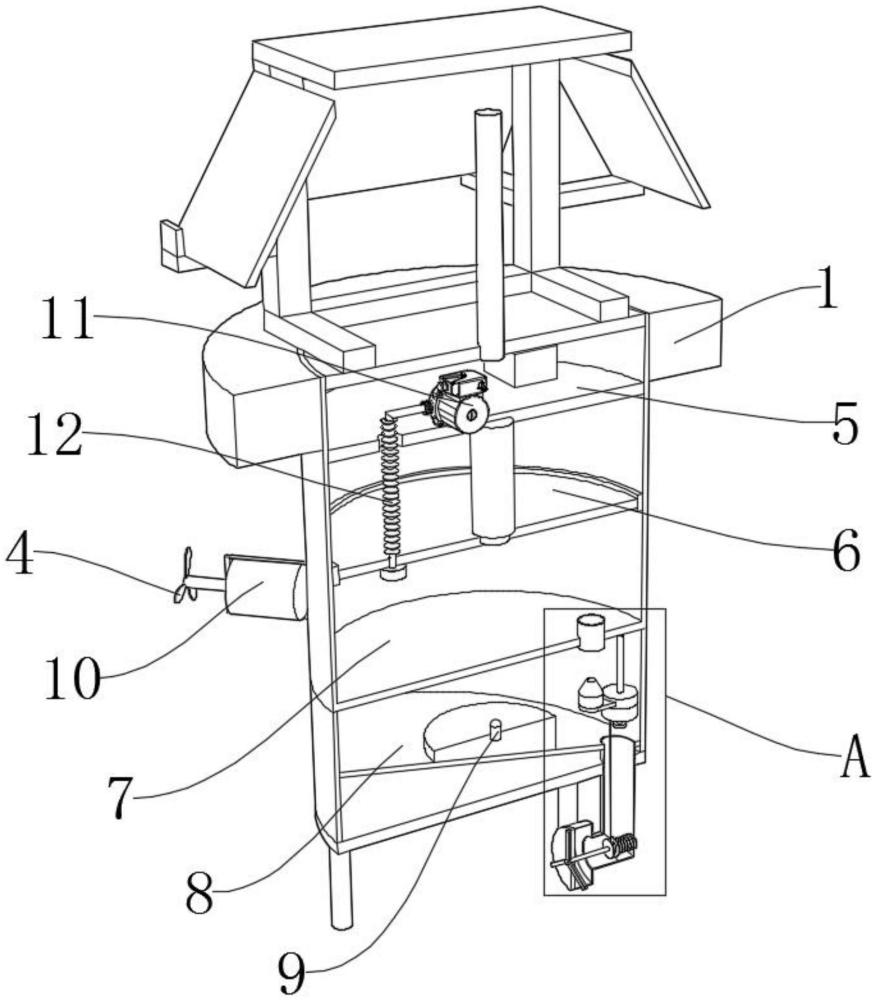

1.一種高效、高精確的生態環境水質檢測儀，其特征在于，包括：浮筒(1)，所述浮筒(1)的圓周內壁固定連接有第一隔板(5)、第二隔板(7)和斜板(8)，斜板(8)的表面固定連接有檢測探頭(9)，所述浮筒(1)的圓周內壁滑動連接有活塞(6)，活塞(6)位于第一隔板(5)和第二隔板(7)之間，所述第一隔板(5)的底部固定連接有電動推桿，電動推桿的輸出端與活塞(6)相固定，所述第二隔板(7)的表面固定連接有連通的連通管(13)，所述浮筒(1)的底部固定連通有進水用的進水管(16)，進水管(16)貫穿斜板(8)；

2.如權利要求1所述的一種高效、高精確的生態環境水質檢測儀，其特征在于，所述進水管(16)位于l狀且底部的一端固定連接有過濾水質用的濾網(17)。

3.如權利要求2所述的一種高效、高精確的生態環境水質檢測儀，其特征在于，所述濾網(17)的一側轉動連接有貫穿驅動軸(20)，驅動軸(20)的一端固定連接有對濾網(17)清理用的刷板(21)，所述驅動軸(20)的圓周固定連接有繞線輪(22)，繞線輪(22)的圓周安裝有拉繩(19)，所述第二隔板(7)的底部固定連接有導向桿(14)，導向桿(14)的圓周滑動套設有浮塊(15)，所述拉繩(19)的頂部與浮塊(15)相固定，所述驅動軸(20)與進水管(16)之間固定連接有扭簧(23)。

4.如權利要求3所述的一種高效、高精確的生態環境水質檢測儀，其特征在于，所述浮塊(15)的一側固定連接有堵頭(18)，堵頭(18)位于連通管(13)的下方并與連通管(13)配合使用。

5.如權利要求1所述的一種高效、高精確的生態環境水質檢測儀，其特征在于，所述浮筒(1)的圓周外壁固定連接有至少兩個驅動電機(10)，驅動電機(10)輸出軸的一端固定連接有多個驅動扇葉(4)，所述浮筒(1)的圓周外壁固定連接有密封筒，所述驅動電機(10)位于密封筒內。

6.如權利要求1所述的一種高效、高精確的生態環境水質檢測儀，其特征在于，所述浮筒(1)的頂部固定連接有安裝架(2)，安裝架(2)四周均安裝有光伏板(3)，所述第一隔板(5)的表面固定連接有與光伏板(3)配合使用的逆變器和蓄電池。

技術總結
本技術公開了一種高效、高精確的生態環境水質檢測儀，涉及水質檢測技術領域。本技術包括浮筒，所述浮筒的圓周內壁固定連接有第一隔板、第二隔板和斜板，斜板的表面固定連接有檢測探頭，所述浮筒的圓周內壁滑動連接有活塞，活塞位于第一隔板和第二隔板之間，所述第一隔板的底部固定連接有電動推桿，電動推桿的輸出端與活塞相固定，所述第二隔板的表面固定連接有連通的連通管，所述浮筒的底部固定連通有進水用的進水管。本技術中，通過啟動氣泵將裝置內部的水質全部排出，避免了進水管內殘留其他位置的樣品，提高檢測的精準度，同時裝置進行取水工作時，還能夠驅動刷板轉動，進而對濾網進行清理，提高進水效率，方便使用。

技術研發人員：李文儀,陳家權
受保護的技術使用者：云浮市中輝檢測科技有限公司
技術研發日：20240524
技術公布日：2025/4/28
