本技術涉及路基質量檢測，具體為一種路基降水模擬裝置。

背景技術：

1、路基指的是按照路線位置和一定技術要求修筑的作為路面基礎的帶狀構造物，是鐵路和公路的基礎，路基是用土或石料修筑而成的線形結構物。修筑在良好的地質、水文、氣候條件下的路基。從材料上分，路基可分為土路基，石路基，土石路基三種。

2、在路基建設前需要對其質量進行檢測則是必不可少的步驟之一，在對路基質量檢測的過程中，持續的降雨沖擊則是造成路基損傷的重要因素之一，傳統降水模擬裝置在對路基進行沖擊檢測時，并不能實現對雨量大小的控制，從而導致檢測時不能貼合實際情況，影響了檢測的結果。因此，亟需一種路基降水模擬裝置來解決上述問題。

技術實現思路

1、基于上述背景技術中所提到的現有技術中的不足之處，為此本實用新型提供了一種路基降水模擬裝置。

2、本實用新型通過采用如下技術方案克服以上技術問題，具體為：

3、一種路基降水模擬裝置，包括底箱，所述底箱的頂部設置有路基本體，所述底箱的頂部外壁固定連接有支撐桿，所述支撐桿的頂部外壁固定連接有頂框，所述頂框的兩側內壁均固定連接有等距離分布的殼體，所述殼體的橫截面呈矩形，所述殼體的底部開設有等距離分布的噴孔，所述殼體的一端設置有導水管，所述導水管遠離所述殼體的一端設置有橫管，所述橫管的圓周外壁固定連接有抽水管，所述底箱的頂部設置有水箱，所述水箱的頂部外壁固定連接有第一水泵，所述第一水泵與所述抽水管相連通，所述第一水泵的底端設置有豎管，豎管延伸至所述水箱的底部，所述水箱的一側外壁插接有注水管；

4、所述頂框的下方設置有擋水組件；

5、所述底箱的頂部設置有循環組件。

6、作為本實用新型進一步的方案：所述底箱的頂部開設有安裝槽，所述安裝槽的底部開設有通槽，所述安裝槽和所述通槽的數目為四組。

7、作為本實用新型再進一步的方案：所述循環組件包括設置于所述底箱頂部的第二水泵，所述第二水泵的兩側分別設置有連接管和回流管，所述回流管遠離所述第二水泵的一端延伸至所述底箱的內部。

8、作為本實用新型再進一步的方案：所述安裝槽的內部卡接有承載板，所述承載板的一側外壁固定連接有過濾網。

9、作為本實用新型再進一步的方案：所述擋水組件包括固定連接在所述頂框底部外壁的連接板，所述連接板的一側外壁固定連接有電機，所述電機的輸出端固定連接有螺紋絲桿，所述螺紋絲桿的圓周外壁嚙合有螺紋套筒，所述螺紋套筒的一側外壁固定連接有橫板。

10、作為本實用新型再進一步的方案：所述橫板的頂部外壁固定連接有固定架，所述固定架固定連接有擋板，所述擋板設置于所述噴孔的一側，所述擋板的頂部外壁與所述殼體的底部外壁相接觸。

11、作為本實用新型再進一步的方案：另一所述連接板的一側外壁固定連接有導向桿，所述導向桿的圓周外壁套接有導向筒，所述導向筒與所述橫板固定連接。

12、采用以上結構后，本實用新型相較于現有技術，具備以下優點：能夠?qū)崿F(xiàn)對路基本體的持續性降雨模擬沖擊，完成了人們對路基本體的檢測需求，同時在降雨模擬的過程中可以對雨量大小進行調節，提高了模擬過程的真實性，且模擬過程中產生的雨水通過循環組件能夠?qū)崿F(xiàn)循環使用，避免了水資源的浪費。

技術特征：

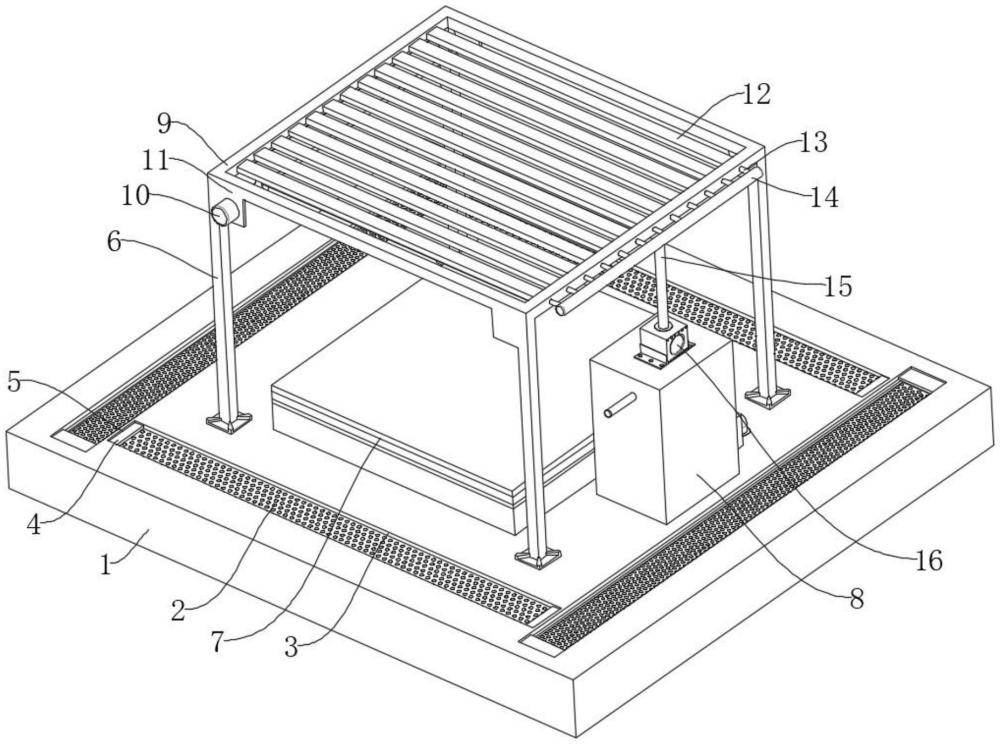

1.一種路基降水模擬裝置，包括底箱(1)，其特征在于，所述底箱(1)的頂部設置有路基本體(7)，所述底箱(1)的頂部外壁固定連接有支撐桿(6)，所述支撐桿(6)的頂部外壁固定連接有頂框(9)，所述頂框(9)的兩側內壁均固定連接有等距離分布的殼體(12)，所述殼體(12)的橫截面呈矩形，所述殼體(12)的底部開設有等距離分布的噴孔(21)，所述殼體(12)的一端設置有導水管(13)，所述導水管(13)遠離所述殼體(12)的一端設置有橫管(14)，所述橫管(14)的圓周外壁固定連接有抽水管(15)，所述底箱(1)的頂部設置有水箱(8)，所述水箱(8)的頂部外壁固定連接有第一水泵(16)，所述第一水泵(16)與所述抽水管(15)相連通，所述第一水泵(16)的底端設置有豎管，豎管延伸至所述水箱(8)的底部，所述水箱(8)的一側外壁插接有注水管；

2.根據權利要求1所述的一種路基降水模擬裝置，其特征在于，所述底箱(1)的頂部開設有安裝槽(4)，所述安裝槽(4)的底部開設有通槽(3)，所述安裝槽(4)和所述通槽(3)的數目為四組。

3.根據權利要求2所述的一種路基降水模擬裝置，其特征在于，所述循環組件包括設置于所述底箱(1)頂部的第二水泵(17)，所述第二水泵(17)的兩側分別設置有連接管和回流管(18)，所述回流管(18)遠離所述第二水泵(17)的一端延伸至所述底箱(1)的內部。

4.根據權利要求3所述的一種路基降水模擬裝置，其特征在于，所述安裝槽(4)的內部卡接有承載板(5)，所述承載板(5)的一側外壁固定連接有過濾網(2)。

5.根據權利要求4所述的一種路基降水模擬裝置，其特征在于，所述擋水組件包括固定連接在所述頂框(9)底部外壁的連接板(11)，所述連接板(11)的一側外壁固定連接有電機(10)，所述電機(10)的輸出端固定連接有螺紋絲桿(19)，所述螺紋絲桿(19)的圓周外壁嚙合有螺紋套筒(20)，所述螺紋套筒(20)的一側外壁固定連接有橫板(23)。

6.根據權利要求5所述的一種路基降水模擬裝置，其特征在于，所述橫板(23)的頂部外壁固定連接有固定架(24)，所述固定架(24)固定連接有擋板(22)，所述擋板(22)設置于所述噴孔(21)的一側，所述擋板(22)的頂部外壁與所述殼體(12)的底部外壁相接觸。

7.根據權利要求6所述的一種路基降水模擬裝置，其特征在于，另一所述連接板(11)的一側外壁固定連接有導向桿(25)，所述導向桿(25)的圓周外壁套接有導向筒(26)，所述導向筒(26)與所述橫板(23)固定連接。

技術總結
本技術涉及路基質量檢測技術領域，具體為一種路基降水模擬裝置，包括底箱，所述底箱的頂部設置有路基本體，所述底箱的頂部外壁固定連接有支撐桿，所述支撐桿的頂部外壁固定連接有頂框，所述頂框的兩側內壁均固定連接有等距離分布的殼體，所述殼體的橫截面呈矩形，所述殼體的底部開設有等距離分布的噴孔，所述殼體的一端設置有導水管。本技術中，能夠?qū)崿F(xiàn)對路基本體的持續性降雨模擬沖擊，完成了人們對路基本體的檢測需求，同時在降雨模擬的過程中可以對雨量大小進行調節，提高了模擬過程的真實性，且模擬過程中產生的雨水通過循環組件能夠?qū)崿F(xiàn)循環使用，避免了水資源的浪費。

技術研發人員：陳燚,郭棟,王驍,劉思華,田昆,肖雨榭
受保護的技術使用者：長沙市規劃設計院有限責任公司
技術研發日：20240603
技術公布日：2025/4/24
