本技術涉及土木工程，尤其涉及一種城市地下工程仿真實驗平臺。

背景技術：

1、在城市地下工程領域，由于地質條件的復雜性和施工環境的特殊性，地下工程施工過程中常常面臨諸多挑戰，如：地下工程所處地質環境多種多樣，包括軟土、硬巖、泥巖等，地質條件的不同對施工工藝和施工方法提出了更高的要求；地下水滲漏是地下工程中常見的問題之一，地下水位的高低會對施工過程和工程質量產生影響，需要采取相應的防水措施；城市地下空間有限，地下工程施工需要充分考慮地下空間的利用和規劃，避免對地下環境造成破壞；面對這些挑戰，地下工程施工單位需要具備豐富的經驗和專業知識，采取科學合理的施工方案，確保地下工程施工的順利進行和工程質量的保障。

2、為了增加施工方案的可行性，通常會設置仿真實驗評估系統進行模擬測試，與施工方案進行參照，對施工方案進行優化，如中國專利公告號cn108399313a公開了“一種地下工程毀傷仿真評估系統及方法”，其通過對現有的地下工程設施地表高程數據、工程結構強度和位置數據、工程內部幾何尺寸數據進行采集傳輸，再對采集的數據進行分析融合處理，并構建工程模型參數；根據工程參數和工程效應計算模型做仿真實驗計算得到工程毀傷效應數據，再評估工程的生存概率；將評估結果進行可視化顯示，可實現工程設施毀傷快速評估；

3、但在實際使用中，由于無法全面模擬復雜的地下工程施工過程，如在挖掘隧道過程中，出現的滲漏以及壓力的變化等情況難以進行模擬，導致模擬得出的數據與實際數據不符，決策人員對地下工程全局的理解不足，依據模擬數據制定的計劃在實際施工中存有誤差。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在無法全面模擬復雜的地下工程施工過程，模擬得出的數據與實際數據不符，決策人員對地下工程全局的理解不足等缺點，而提出的一種城市地下工程仿真實驗平臺。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、設計一種城市地下工程仿真實驗平臺，包括模型槽主體、撒砂裝置、滲流模擬裝置、掘進裝置以及挖掘裝置，所述滲流模擬裝置設置于所述模型槽主體內，所述撒砂裝置設置于所述模型槽主體的上方，所述掘進裝置以及挖掘裝置設置于所述模型槽主體的一側，所述模型槽主體內設置有填裝砂土的土箱；

4、所述掘進裝置包括框架、移動機構以及打孔機構，所述移動機構設置于所述框架上，所述打孔機構設置于所述移動機構上，并通過所述移動機構控制所述打孔機構的位置，所述模型槽主體上設多個位置選擇、與所有多個與所述打孔機構相對應的掘進孔，所述土箱中心線處配備可多述掘進孔相對應的模擬隧道管路。

5、進一步的，所述移動機構包括設置于所述框架內的第一電動絲桿以及與所述框架相配合的升降板，所述升降板與所述第一電動絲桿螺紋連接。

6、進一步的，所述升降板上設置有第二電動絲桿，所述第二電動絲桿上螺紋連接有移動臺，所述移動臺與所述升降板滑動連接，且所述打孔機構設置于所述移動臺上。

7、進一步的，所述打孔機構包括刀盤以及旋轉掘進系統，所述刀盤固定設置于所述旋轉掘進系統的輸出軸上，所述刀盤為土水平衡式盾構結構。

8、進一步的，所述滲流模擬裝置設置于所述模型槽主體內，所述滲流模擬裝置包括至少兩個水箱和土箱，兩個水箱和土箱均沿掘進孔的中軸線對稱設置于所述模型槽主體的內部。

9、進一步的，所述撒砂裝置包括撒砂架以及移動裝置，所述移動裝置的下端設置有撒砂斗。

10、進一步的，所述模型槽主體的一側還設有側面挖掘裝置，其包括：支架、鏟斗、推進系統以及高度調節系統，所述鏟斗與推進系統轉動連接。

11、本實用新型提出的一種城市地下工程仿真實驗平臺，有益效果在于：

12、在本實用新型中，通過設置掘進裝置與模型槽主體內的土箱配合，模擬城市地下工程挖掘隧道過程中，出現的滲漏以及壓力的變化等情況，從而根據模擬情況調整施工方案，更貼合實際，挖掘裝置可以用來模擬基坑開挖施工；

13、其次，在本實用新型中，通過第一電動絲桿與升降板配合調整打孔機構的高度，通過第二電動絲桿與移動臺配合控制打孔機構的位置，從而可調整打孔機構對模型槽主體打孔掘進的位置，模擬不同深度的滲漏以及壓力的變化等情況。

技術特征：

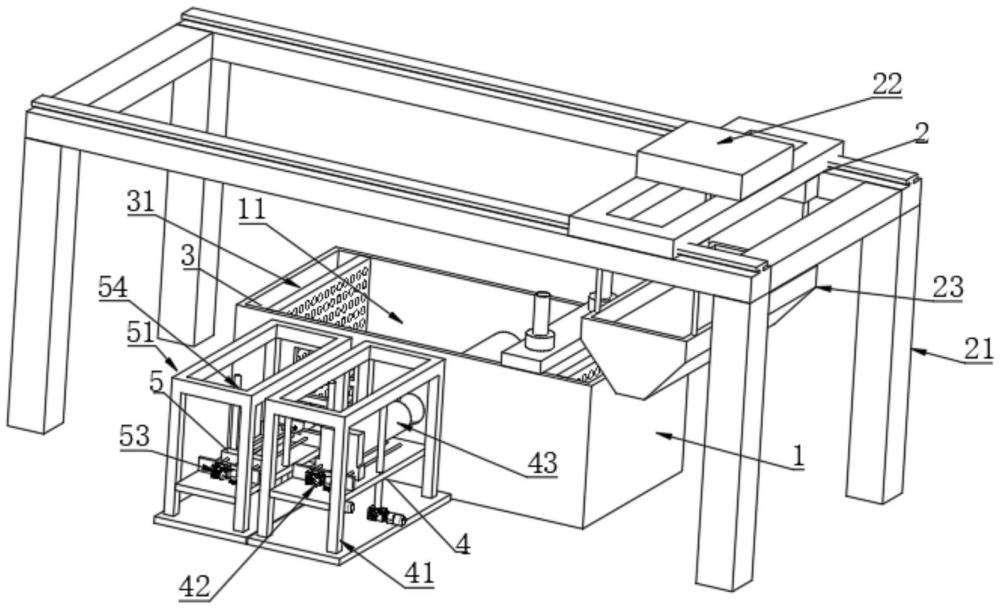

1.一種城市地下工程仿真實驗平臺，包括模型槽主體(1)、撒砂裝置(2)、滲流模擬裝置(3)以及掘進裝置(4)以及挖掘裝置(5)，其特征在于，所述滲流模擬裝置(3)設置于所述模型槽主體(1)內，所述撒砂裝置(2)設置于所述模型槽主體(1)的上方，所述掘進裝置(4)以及挖掘裝置(5)設置于所述模型槽主體(1)的一側，所述模型槽主體(1)內設置有填裝砂土的土箱(11)；

2.根據權利要求1所述的一種城市地下工程仿真實驗平臺，其特征在于：所述移動機構(42)包括設置于所述框架(41)內的第一電動絲桿(421)以及與所述框架(41)相配合的升降板(422)，所述升降板(422)與所述第一電動絲桿(421)螺紋連接。

3.根據權利要求2所述的一種城市地下工程仿真實驗平臺，其特征在于：所述升降板(422)上設置有第二電動絲桿(423)，所述第二電動絲桿(423)上螺紋連接有移動臺(424)，所述移動臺(424)與所述升降板(422)滑動連接，且所述打孔機構(43)設置于所述移動臺(424)上。

4.根據權利要求1所述的一種城市地下工程仿真實驗平臺，其特征在于：所述打孔機構(43)包括刀盤(431)以及旋轉掘進系統(432)，所述刀盤(431)固定設置于所述旋轉掘進系統(432)的輸出軸上，所述刀盤(431)為土水平衡式盾構結構。

5.根據權利要求1所述的一種城市地下工程仿真實驗平臺，其特征在于：所述滲流模擬裝置(3)設置于所述模型槽主體(1)內，所述滲流模擬裝置(3)包括兩個水箱(31)和土箱(11)，兩個水箱(31)和土箱(11)均沿掘進孔(12)的中軸線對稱設置于所述模型槽主體(1)的內部。

6.根據權利要求1所述的一種城市地下工程仿真實驗平臺，其特征在于：所述撒砂裝置(2)包括撒砂架(21)以及移動裝置(22)，所述移動裝置(22)的下端設置有撒砂斗(23)。

7.根據權利要求1所述的一種城市地下工程仿真實驗平臺，其特征在于：所述模型槽主體(1)的一側還設有側面挖掘裝置(5)，其包括：支架(51)、鏟斗(52)、推進系統(53)以及高度調節系統(54)，所述鏟斗(52)與推進系統(53)轉動連接。

技術總結
本技術涉及土木工程技術領域，尤其是一種城市地下工程仿真實驗平臺，包括模型槽主體、撒砂裝置、滲流模擬裝置、掘進裝置以及挖掘裝置，所述模型槽主體內設置有填裝砂土的土箱；所述掘進裝置包括框架、移動機構以及打孔機構，所述移動機構設置于所述框架上，所述打孔機構設置于所述移動機構上，并通過所述移動機構控制所述打孔機構的位置，所述模型槽主體上設有多個與所述打孔機構相對應的掘進孔，所述土箱中心線處配備可多個位置選擇的模擬隧道管路，通過設置掘進裝置與模型槽主體內的土箱配合，來模擬城市地下工程挖掘隧道過程中，出現的滲漏以及壓力的變化等情況，從而根據模擬情況調整施工方案，使其更貼合實際。

技術研發人員：陳姣,曾超峰,薛秀麗
受保護的技術使用者：湖南科技大學
技術研發日：20240604
技術公布日：2025/4/28
