本技術涉及測試裝置，具體為一種模擬金屬材料摩擦磨損性能測試裝置。

背景技術：

1、模擬金屬材料摩擦磨損性能測試裝置是一種用于模擬金屬材料在摩擦環境下的磨損行為和性能的裝置。它可以對不同材料的摩擦磨損性能進行評估和比較，以了解材料的耐磨損性能、摩擦特性和耐久性等。

2、這種測試裝置通常包括以下主要組成部分：

3、測試樣品：金屬材料樣品是進行摩擦磨損測試的主要對象。樣品應符合實際應用中的使用場景，具有代表性。

4、摩擦裝置：摩擦裝置通過施加力和運動，模擬金屬材料在實際使用時的摩擦磨損情況。常見的摩擦方式包括滑動摩擦和滾動摩擦。摩擦裝置通常包括電機、加載裝置、運動控制裝置等。

5、測量和監控系統：磨損性能測試過程中需要測量和記錄各項參數，如摩擦力、摩擦系數、磨損量等。測量和監控系統可以采集和記錄這些數據，以評估材料的磨損性能。

6、通過使用模擬金屬材料摩擦磨損性能測試裝置，可以定量評估不同金屬材料的磨損性能，并優化材料的配方和表面處理，以提高其耐磨損性和使用壽命。這對于許多應用領域，如機械工程、汽車工業、航空航天等，具有重要的實際意義。而測試裝置使用時不方便對不同規格的材料進行夾持，導致測試材料在夾持時無法保持穩定，且測試裝置不方便對測試材料之間的間距進行調節。

技術實現思路

1、本實用新型的目的在于提供一種模擬金屬材料摩擦磨損性能測試裝置，解決了測試裝置使用時不方便對不同規格的材料進行夾持，導致測試材料在夾持時無法保持穩定，且測試裝置不方便對測試材料之間的間距進行調節的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種模擬金屬材料摩擦磨損性能測試裝置，包括支撐底，所述支撐底的上端接觸有底座，所述支撐底的左端固定連接有固定板，所述支撐底的右端固定連接有支撐板，所述支撐板的內部轉動連接有轉動桿，所述轉動桿與固定板通過軸承連接，所述底座的上端固定連接有安裝架，兩個所述安裝架相互遠離的一側固定安裝有電機，所述安裝架遠離電機的一側接觸有轉盤，所述轉盤與安裝架接觸，所述電機的輸出端與安裝架轉動連接，所述電機的輸出端與轉盤固定連接，所述轉盤遠離安裝架的一側固定連接有固定架，所述固定架的內部滑動連接有夾塊，所述夾塊的內部通過軸承連接有螺紋桿，所述螺紋桿與固定架通過螺紋連接。

3、優選的，所述支撐底的上端固定連接有導軌，所述底座與導軌滑動連接，通過導軌的設計，可對底座起導向作用。

4、優選的，所述轉動桿的外側設置有正反螺紋，所述轉動桿與底座通過螺紋連接，通過轉動桿的設計，可同時帶動兩個底座移動。

5、優選的，所述轉動桿遠離固定板的一端固定連接有旋鈕，所述旋鈕與支撐板接觸，通過旋鈕的設計，可方便轉動轉動桿。

6、優選的，所述夾塊靠近固定架的一側固定連接有滑塊，所述滑塊與固定架滑動連接，所述夾塊的內部固定連接有套筒，所述套筒的內部滑動連接有滑桿，所述套筒的內部固定連接有限位環，所述限位環與滑桿滑動連接，所述套筒的內部設置有彈簧，所述滑桿遠離彈簧的一端固定連接有頂塊，使夾塊帶動套筒移動，使套筒帶動滑桿移動，使滑桿帶動頂塊與材料接觸，然后使頂塊帶動滑桿對彈簧進行擠壓，使彈簧帶動滑桿上的頂塊與材料貼合，從而使夾塊可以對不同規格的材料進行夾持。

7、優選的，所述彈簧的一端與套筒接觸，所述彈簧的另一端與滑桿接觸，通過彈簧的設計，可帶動頂塊與測試材料貼合。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過設置有套筒、彈簧、定位塊等部件，可使彈簧帶動頂塊與材料貼合，從而使夾塊更好的對材料進行夾持，使材料在夾持轉動時保持穩定，解決了測試裝置使用時不方便對不同規格的材料進行夾持，導致測試材料在夾持時無法保持穩定的問題。

10、2、本實用新型通過設置有導軌，可對底座起導向作用，且通過設置有轉動桿，可通過轉動轉動桿，使轉動桿與底座發生螺紋運動，從而使底座帶動測試材料移動，可對兩個測試材料之間的間距進行調節，從而使兩個材料進行摩擦測試，解決了測試裝置不方便對測試材料之間的間距進行調節的問題。

技術特征：

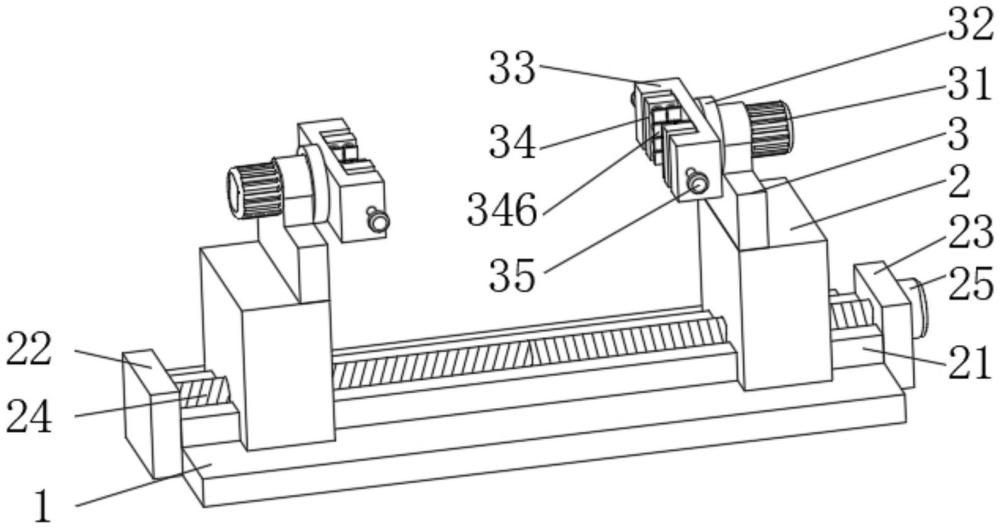

1.一種模擬金屬材料摩擦磨損性能測試裝置，包括支撐底(1)，其特征在于：所述支撐底(1)的上端接觸有底座(2)，所述支撐底(1)的左端固定連接有固定板(22)，所述支撐底(1)的右端固定連接有支撐板(23)，所述支撐板(23)的內部轉動連接有轉動桿(24)，所述轉動桿(24)與固定板(22)通過軸承連接，所述底座(2)的上端固定連接有安裝架(3)，兩個所述安裝架(3)相互遠離的一側固定安裝有電機(31)，所述安裝架(3)遠離電機(31)的一側接觸有轉盤(32)，所述轉盤(32)與安裝架(3)接觸，所述電機(31)的輸出端與安裝架(3)轉動連接，所述電機(31)的輸出端與轉盤(32)固定連接，所述轉盤(32)遠離安裝架(3)的一側固定連接有固定架(33)，所述固定架(33)的內部滑動連接有夾塊(34)，所述夾塊(34)的內部通過軸承連接有螺紋桿(35)，所述螺紋桿(35)與固定架(33)通過螺紋連接。

2.根據權利要求1所述的一種模擬金屬材料摩擦磨損性能測試裝置，其特征在于：所述支撐底(1)的上端固定連接有導軌(21)，所述底座(2)與導軌(21)滑動連接。

3.根據權利要求1所述的一種模擬金屬材料摩擦磨損性能測試裝置，其特征在于：所述轉動桿(24)的外側設置有正反螺紋，所述轉動桿(24)與底座(2)通過螺紋連接。

4.根據權利要求1所述的一種模擬金屬材料摩擦磨損性能測試裝置，其特征在于：所述轉動桿(24)遠離固定板(22)的一端固定連接有旋鈕(25)，所述旋鈕(25)與支撐板(23)接觸。

5.根據權利要求1所述的一種模擬金屬材料摩擦磨損性能測試裝置，其特征在于：所述夾塊(34)靠近固定架(33)的一側固定連接有滑塊(341)，所述滑塊(341)與固定架(33)滑動連接，所述夾塊(34)的內部固定連接有套筒(342)，所述套筒(342)的內部滑動連接有滑桿(343)，所述套筒(342)的內部固定連接有限位環(344)，所述限位環(344)與滑桿(343)滑動連接，所述套筒(342)的內部設置有彈簧(345)，所述滑桿(343)遠離彈簧(345)的一端固定連接有頂塊(346)。

6.根據權利要求5所述的一種模擬金屬材料摩擦磨損性能測試裝置，其特征在于：所述彈簧(345)的一端與套筒(342)接觸，所述彈簧(345)的另一端與滑桿(343)接觸。

技術總結
本技術屬于測試裝置技術領域，具體涉及一種模擬金屬材料摩擦磨損性能測試裝置，包括支撐底，所述支撐底的上端接觸有底座，所述支撐底的左端固定連接有固定板，所述支撐底的右端固定連接有支撐板，所述支撐板的內部轉動連接有轉動桿，所述轉動桿與固定板通過軸承連接，所述底座的上端固定連接有安裝架，兩個所述安裝架相互遠離的一側固定安裝有電機。本技術通過設置有套筒、彈簧、定位塊等部件，可使彈簧帶動頂塊與材料貼合，從而使夾塊更好的材料進行夾持，使材料在夾持轉動時保持穩定，解決了測試裝置使用時不方便對不同規格的材料進行夾持，導致測試材料在夾持時無法保持穩定的問題。

技術研發人員：潘麗飛,羅偉強
受保護的技術使用者：梧州職業學院
技術研發日：20240528
技術公布日：2025/4/28
