本技術屬于水表，具體為一種可密封隔塵的水表。

背景技術：

1、水表是測量水累計流量的儀表，主要分為容積式水表和速度式水表兩類。

2、為了對表盤進行保護，水表通常會安裝有防護蓋，為了方便打開防護蓋，防護蓋一般翻轉設置在表盤上，使得防護蓋與表盤之間存在縫隙，灰塵水漬容易通過縫隙進入到表盤中，對表盤造成影響。

技術實現思路

1、本實用新型的目的在于提供一種可密封隔塵的水表，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可密封隔塵的水表，包括表體與防護蓋，所述表體的兩側均安裝有連接頭，所述表體的頂部安裝有表盤，所述防護蓋通過轉軸連接在表體的一側。

3、優選的，所述防護蓋的一側安裝有凸塊，所述凸塊的底部安裝有第一卡塊，所述第一卡塊的外側套接有固定塊。

4、優選的，所述固定塊的底部安裝有連接塊，所述連接塊的內部通過凹槽安裝有楔形塊，所述楔形塊的一側連接有貫穿連接塊的活動塊。

5、優選的，所述活動塊的內部通過凹槽安裝有活動彈簧，所述活動彈簧的底部連接有貫穿活動塊的第二卡塊，所述第二卡塊的底部套接有定位塊，所述防護蓋的一端通過凹槽安裝有密封膠圈。

6、優選的，所述防護蓋的內部通過凹槽安裝有伸縮塊。

7、優選的，所述伸縮塊的一側設置有壓塊，所述壓塊的一端連接有貫穿防護蓋的壓桿。

8、優選的，所述壓塊遠離壓桿的一端與防護蓋的凹槽之間安裝有復位彈簧，所述伸縮塊與防護蓋的凹槽之間設置有清潔盤。

9、與現有技術相比，本實用新型的有益效果為：

10、1.本實用新型不使用時，可將防護蓋安裝到表盤上，并使得第一卡塊通過通孔插接到固定塊中，然后推動楔形塊，使得楔形塊對第一卡塊進行擠壓，使得第一卡塊帶動防護蓋向表盤的方向靠近，并通過密封膠圈增強了表盤的密封效果，防止灰塵進入表盤內部。

11、2.為了使得表盤的數值顯示得更清楚，可以擠壓壓桿，使得壓桿帶動壓塊解除對伸縮塊的擠壓，可將伸縮塊擠壓進防護蓋的凹槽中，伸縮塊解除對清潔盤的限位，即可取下清潔盤對表盤的表面進行清潔。

技術特征：

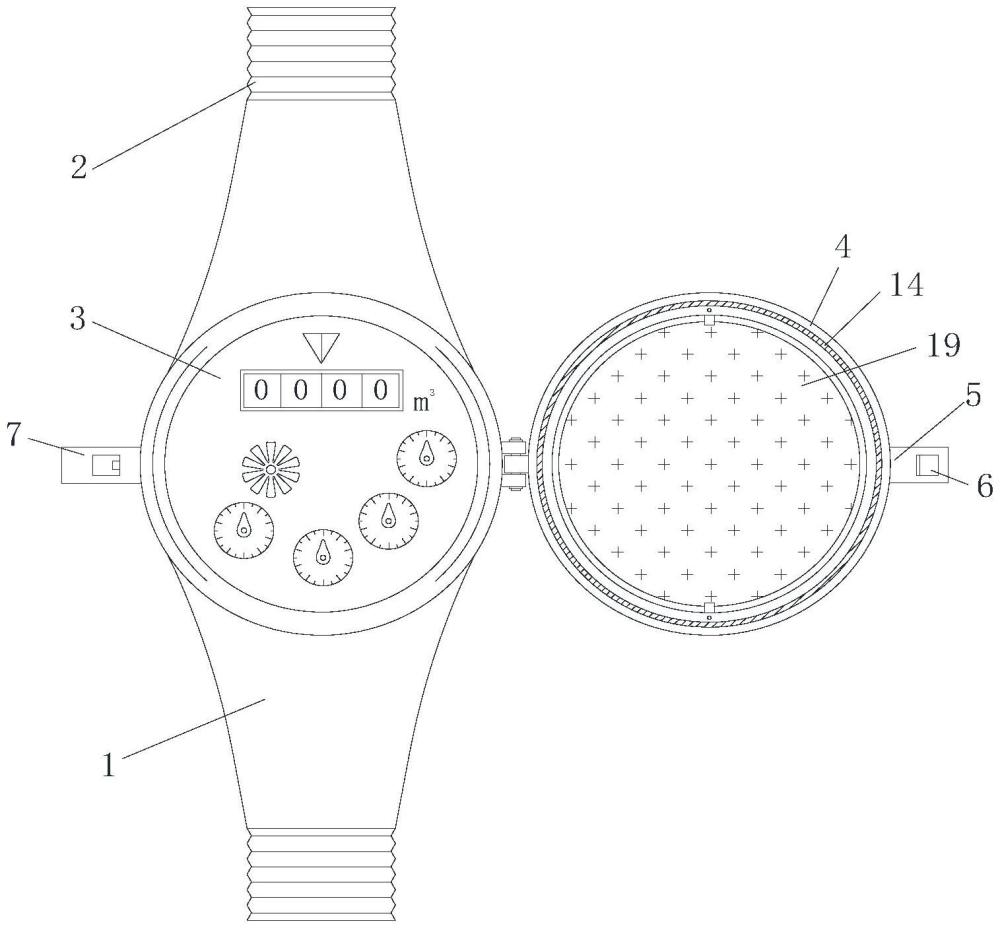

1.一種可密封隔塵的水表，包括表體(1)與防護蓋(4)，其特征在于，所述表體(1)的兩側均安裝有連接頭(2)，所述表體(1)的頂部安裝有表盤(3)，所述防護蓋(4)通過轉軸連接在表體(1)的一側。

2.根據權利要求1所述的一種可密封隔塵的水表，其特征在于：所述防護蓋(4)的一側安裝有凸塊(5)，所述凸塊(5)的底部安裝有第一卡塊(6)，所述第一卡塊(6)的外側套接有固定塊(7)。

3.根據權利要求2所述的一種可密封隔塵的水表，其特征在于：所述固定塊(7)的底部安裝有連接塊(8)，所述連接塊(8)的內部通過凹槽安裝有楔形塊(9)，所述楔形塊(9)的一側連接有貫穿連接塊(8)的活動塊(10)。

4.根據權利要求3所述的一種可密封隔塵的水表，其特征在于：所述活動塊(10)的內部通過凹槽安裝有活動彈簧(11)，所述活動彈簧(11)的底部連接有貫穿活動塊(10)的第二卡塊(12)，所述第二卡塊(12)的底部套接有定位塊(13)，所述防護蓋(4)的一端通過凹槽安裝有密封膠圈(14)。

5.根據權利要求1所述的一種可密封隔塵的水表，其特征在于：所述防護蓋(4)的內部通過凹槽安裝有伸縮塊(15)。

6.根據權利要求5所述的一種可密封隔塵的水表，其特征在于：所述伸縮塊(15)的一側設置有壓塊(16)，所述壓塊(16)的一端連接有貫穿防護蓋(4)的壓桿(17)。

7.根據權利要求6所述的一種可密封隔塵的水表，其特征在于：所述壓塊(16)遠離壓桿(17)的一端與防護蓋(4)的凹槽之間安裝有復位彈簧(18)，所述伸縮塊(15)與防護蓋(4)的凹槽之間設置有清潔盤(19)。

技術總結
本技術屬于水表技術領域，具體為一種可密封隔塵的水表，包括表體與防護蓋，表體的兩側均安裝有連接頭，表體的頂部安裝有表盤，防護蓋通過轉軸連接在表體的一側，防護蓋的一側安裝有凸塊，凸塊的底部安裝有第一卡塊，第一卡塊的外側套接有固定塊。本技術增強了表盤的密封效果，防止灰塵進入。

技術研發人員：劉爽,段桂利,范振坤
受保護的技術使用者：威海宙斯盾智能科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
