本發明屬于地球物理勘探領域，涉及一種確定靜校正量變化與解釋層位產狀變化的方法和裝置。

背景技術：

1、在地震數據處理過程中，通常要進行靜校正，將地震數據校正到一個統一基準面，消除地表高程變化、低降速帶的速度厚度變化及炮點激發井深不同等因素的影響。當前對解決靜校正問題無統一的計算公式，各種靜校正方法及軟件計算的靜校正量不同，使用相同方法及軟件計算，選取不同的計算參數時，計算所得的靜校正量也不同，因此需從中選取最佳的一套靜校正量，以便進行后續地震勘探工作。

2、常規方法是對同一原始地震數據利用多種計算方法得到多套靜校正量，并對每套靜校正量進行人工拾取解釋層位，對得到的各解釋層位信息進行分析，選取最佳靜校正量，該方法存在工作效率低、耗費大量時間和人工成本的問題。

3、綜上，亟需提供一種新的方法，解決現有技術中選取最佳靜校正量的效率低，需要對多套靜校正量應用于共中心點疊加數據體分別人工拾取解釋層位的問題。

技術實現思路

1、為解決現有技術中存在的以上不足，本發明的一個目的是，提供一種確定靜校正量變化與解釋層位產狀變化的方法和裝置，只需應用一套靜校正量進行一次疊加并人工拾取相關一個目標解釋層位，對同一原始地震數據中的其他若干靜校正量，無需再次應用靜校正量到地震數據通過疊加成像在形成的共中心點疊加數據體人工拾取解釋層位，即可得到對應解釋層位產狀，對得到的各解釋層位產狀信息進行分析，選取最佳靜校正量，達到提高準確率和效率的目的；

2、本發明的另一個目的是，提供運行上述方法的裝置。

3、為實現上述目的，本發明所采用的技術方案如下，

4、一種確定靜校正量變化與解釋層位產狀變化的方法，包括依次進行的以下步驟：

5、s1.數據預處理

6、選用靜校正方法ⅰ對原始地震數據進行計算，得到靜校正量ⅰ，應用靜校正量ⅰ到地震數據，通過疊加成像在形成的共中心點疊加數據體上拾取一個目標解釋層位，得到目標解釋層位文件ⅰ和對應的解釋層位產狀ⅰ；

7、選用靜校正方法ⅱ對所述原始地震數據進行計算，得到靜校正量ⅱ；

8、所述目標解釋層位文件ⅰ包括共中心點疊加數據體的x坐標、y坐標及解釋層位t0時；

9、s2.數據處理

10、取檢波點靜校正量、炮點τ值、靜校正量ⅱ和所述目標解釋層位文件ⅰ進行空間插值，得到目標解釋層位文件ⅱ；

11、s3.解釋層位產狀顯示

12、通過所述目標解釋層位文件ⅱ，顯示靜校正量ⅱ對應的解釋層位產狀ⅱ；

13、s4.最佳靜校正量確定

14、通過對各解釋層位產狀的分析，選取最佳靜校正量。

15、進一步的，步驟s2中所述空間插值的方式為：

16、s21.在具有若干欄空間插值的裝置中輸入目標解釋層位文件，其對應關系如下：

17、a?欄為檢波點樁號數據，b欄為檢波點x坐標數據，c欄為檢波點y坐標數據，d欄為靜校正量ⅰ的檢波點靜校正量數據，e欄為靜校正量ⅱ的檢波點靜校正量數據，f欄為d欄數據與e欄數據的差值，g欄為f欄數據的2倍，在上述文本后繼續縱向后綴輸入目標解釋層位文件ⅰ的共中心點疊加數據體的x坐標數據和y坐標數據，并對g欄數據進行空間插值，得到靜校正量ⅰ和靜校正量ⅱ的變化對解釋層位產狀的近似變化量a；

18、s22.在另一具有若干欄空間插值的裝置中輸入目標解釋層位文件，其對應關系如下：

19、a欄為檢波點樁號數據，b欄為檢波點x坐標數據，c欄為檢波點y坐標數據，在上述文本后繼續縱向后綴輸入炮點樁號數據、炮點x坐標數據、炮點y坐標數據和炮點τ值數據，分別存放于a欄、b欄、c欄和d欄，對整個d欄數據進行空間內插得到檢波點鉛錘方向的τ值，之后在上述文本后繼續縱向后綴輸入目標解釋層位文件ⅰ的共中心點疊加數據體的x坐標數據和y坐標數據，分別存放于b欄和c欄，并對d欄數據進行空間內插，得到炮點τ值引起的誤差值變化對共中心點疊加數據體位置處解釋層位產狀的變化量影響值b；

20、s23.將所述近似變化量a減去所述變化量影響值b，加上靜校正量ⅰ的解釋層位t0時，即為靜校正量ⅱ的目標解釋層位文件ⅱ中的解釋層位t0時。

21、進一步的，步驟s3中所述解釋層位產狀顯示為：

22、將所述目標解釋層位文件ⅱ以共中心點疊加數據體的x坐標和y坐標為索引的方式寫入靜校正量ⅰ的地震疊加數據體道頭，顯示靜校正量ⅱ對應的解釋層位產狀ⅱ。

23、進一步的，步驟s3中所述解釋層位產狀顯示為：

24、將所述目標解釋層位文件ⅱ中的解釋層位t0時進行等值線平面成圖，顯示靜校正量ⅱ對應的解釋層位產狀ⅱ。

25、進一步的，選用不同于靜校正方法ⅰ和靜校正方法ⅱ的n種其它靜校正方法，分別替換上述靜校正方法ⅱ，對所述原始地震數據進行計算，對應得到n個靜校正量，分別進行步驟s2和s3，顯示n個靜校正量對應的n個解釋層位產狀；

26、所述n為自然數。

27、進一步的，步驟s4中所述最佳靜校正量，是根據每一個靜校正量對應的解釋層位產狀的等值線平面圖與實鉆井的地層t0時等值線平面圖比較，吻合度最高的解釋層位產狀對應的靜校正量，選為最佳靜校正量。

28、進一步的，靜校正方法包括：折射波靜校正法、廣義線性反演靜校正法和層析靜校正法。

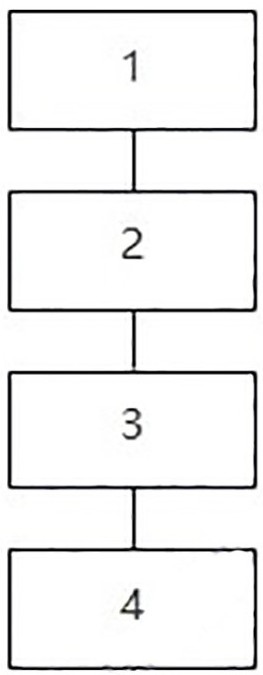

29、本發明還提供一種確定靜校正量變化與解釋層位產狀變化的裝置，包括：

30、數據預處理單元：用于將任一靜校正方法得到的靜校正量ⅰ應用到地震數據，通過疊加成像在形成的共中心點疊加數據體上拾取一個目標解釋層位，得到目標解釋層位文件ⅰ和對應的解釋層位產狀ⅰ；用于獲取由另一靜校正方法得到的靜校正量ⅱ；

31、數據處理單元：用于獲取靜校正量ⅱ的目標解釋層位文件ⅱ；

32、解釋層位產狀顯示單元：用于顯示靜校正量ⅱ對應的解釋層位產狀ⅱ；

33、最佳靜校正量確定單元：用于選取最佳靜校正量。

34、由于采用了上述的技術方案，本發明與現有技術相比，所取得的有益效果是：

35、(1)本發明提供的確定靜校正量變化與解釋層位產狀變化的方法，只需應用一套靜校正量進行一次疊加并人工拾取相關一個目標解釋層位，對同一原始地震數據中的其他若干靜校正量，無需再次應用靜校正量到地震數據通過疊加成像形成的共中心點疊加數據體人工拾取解釋層位，即可獲得準確可靠的對應解釋層位產狀數據，通過對各解釋層位產狀數據分析，能夠判斷選取最佳靜校正量，加快了綜合分析速度；

36、(2)本發明提供的確定靜校正量變化與解釋層位產狀變化的方法，能夠應用于復雜地表，提高了地震數據處理的進度及質量；

37、(3)本發明提供的確定靜校正量變化與解釋層位產狀變化的方法，為進一步研究解決靜校正量的長波長、產狀反問題，優化當前靜校正方法和各種靜校正參數，選取最佳靜校正量，提供了強有力手段；

38、(4)本發明提供的裝置，能夠快速有效的實現靜校正量變化與解釋層位產狀變化之間關系的確定。
