本技術涉及渦輪流量計應用，特別涉及一種渦輪流量計的保護裝置及一種渦輪流量計結構。

背景技術：

1、渦輪流量計的工作原理基于渦輪動量定理，即渦輪受到流體作用力時會旋轉。當氣體流經渦輪流量計時，流體會使裝置內的渦輪旋轉，渦輪的旋轉速度與流體速度成正比。通過測量渦輪的旋轉速度，可以確定流體的流量。

2、如專利公開號為cn212513190u的中國專利公開了一種氣體渦輪流量計專用的防護裝置，通過設置了調節機構在下防護罩內側面，可通過手柄帶動第二螺桿轉動，第二螺桿帶動齒輪轉動，齒輪帶動第一螺桿轉動，第一螺桿帶動滑板移動，滑板帶動上防護罩整體向上端移動，能夠滿足對不同高度的氣體渦輪流量計防護等，其利用對上下防護罩相對運動以調整防護裝置的整體高度，達到適應不同規格的氣體渦輪流量計。

3、但是，傳統氣體渦輪流量計在使用一段時候需要向油杯中添加潤滑油，而現有裝置中一般是將氣體渦輪流量計全部放置在防護罩內，不便于操作者對氣體渦輪流量計進行后期的維護，降低了氣體渦輪流量計本體的維護效率。

技術實現思路

1、本實用新型的目的在于：針對背景技術中傳統氣體渦輪流量計在使用一段時候需要向油杯中添加潤滑油，而現有裝置中一般是將氣體渦輪流量計全部放置在防護罩內，不便于操作者對氣體渦輪流量計進行后期的維護的問題，提供一種渦輪流量計的保護裝置及一種渦輪流量計結構。

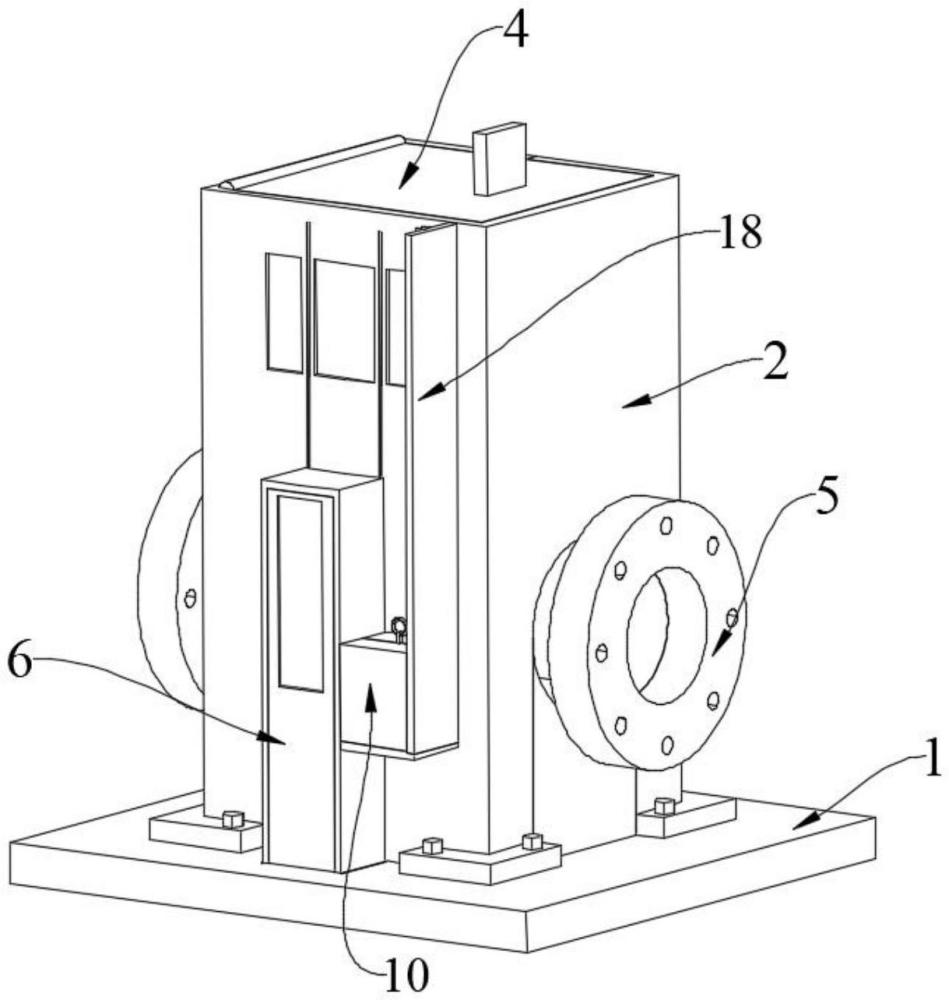

2、在第一方面，本技術所述的一種渦輪流量計的保護裝置，包括裝置底座和設置在所述底座上的殼體，所述殼體用于容納渦輪流量計，所述殼體的側壁上設置有開口；

3、還包括油杯保護罩，所述油杯保護罩滑動設置在所述殼體上，所述油杯保護罩能夠遮擋所述開口。

4、本技術的一種渦輪流量計的保護裝置，包括裝置底座和設置在底座上的殼體，殼體用于容納渦輪流量計，從而對渦輪流量計進行保護，避免渦輪流量計受到損壞，同時，殼體的側壁上設置有開口，在將渦輪流量計安裝在殼體內后，渦輪流量計的加油管道穿過開口并位于殼體外側，然后將油杯連接在加油管道上，從而便于在殼體外側對油杯添加潤滑油，便于操作者對氣體渦輪流量計進行后期的維護，提高了氣體渦輪流量計本體的維護效率，進一步地，還包括油杯保護罩，油杯保護罩滑動設置在殼體上，油杯保護罩能夠遮擋開口，在油杯安裝在殼體外側后，通過油杯保護罩遮擋開口區域，來使油杯保護罩遮擋油杯，從而實現對油杯的保護，避免油杯在殼體外側受到損壞，并且，由于油杯保護罩滑動設置在殼體上，在需要進行添加潤滑油時，將油杯保護罩滑走，露出油杯，進行添加潤滑油，在添加潤滑油結束后，將油杯保護罩滑回來，通過油杯保護罩遮擋油杯，繼續對油杯的進行保護，本技術的一種渦輪流量計的保護裝置，不僅提高了對氣體渦輪流量計本體的維護效率，還提高了保護裝置的實用性。

5、優選地，還包括設置在所述殼體側壁上的滑槽，所述油杯保護罩上設置有滑動軌，所述滑動軌與所述滑槽滑動配合。

6、通過在殼體上的滑槽與油杯保護罩上的滑動軌相配合，從而實現油杯保護罩在殼體上的滑動。

7、優選地，所述滑槽豎向設置在所述殼體上，所述油杯保護罩通過所述滑槽豎向滑動。

8、優選地，還包括支撐殼，所述支撐殼與所述油杯保護罩相連接；

9、所述殼體的側壁上還連接有豎向設置的安裝板，所述支撐殼遠離所述油杯保護罩的一側滑動連接在所述安裝板上，所述支撐殼用于帶動所述油杯保護罩豎向移動。

10、由于安裝板豎向設置在殼體的側壁上，支撐殼滑動連接在安裝板上，且支撐殼與油杯保護罩相連接，在需要移動油杯保護罩，通過移動支撐殼，使支撐殼相對安裝板進行滑動，從而帶動油杯保護罩在殼體上移動，進而便于移動油杯保護罩，以露出油杯，便于對油杯進行添加潤滑油。

11、優選地，所述支撐殼內壁上轉動連接有齒輪，所述安裝板靠近所述支撐殼的一側設置有齒條，所述齒輪與所述齒條相配合；

12、還包括滑動連接在所述支撐殼內的限制桿，所述限制桿頂端延伸在所述支撐殼外側，所述限制桿底端位于所述支撐殼內部，且所述限制桿底端處具有凸部，所述凸部用于卡緊所述齒輪。

13、在支撐殼帶動油杯保護罩移動到油杯露出之后，通過下壓限制桿，使限制桿底端的凸部卡入齒輪的齒槽內，實現對齒輪的卡緊，使得齒輪無法旋轉，進而使得齒輪無法相對于齒條運動，即使得支撐殼連同油杯保護罩的位置被限制在油杯的上方，便于對氣體渦輪流量計的油杯進行加油操作，在加油結束后，向上拉動限制桿，解除限制桿對齒輪的限制，即向下推動支撐殼，支撐殼帶動油杯保護罩一同下降，直至油杯保護罩遮擋住油杯。

14、優選地，所述限制桿底部還設置有固定板，所述固定板位于所述凸部的上方，所述支撐殼的內壁上連接有固定桿，所述固定板滑動連接在所述固定桿上，且所述固定桿上套設有彈簧，所述彈簧一端在所述支撐殼的內壁上，所述彈簧另一端抵接在所述固定板上；

15、所述彈簧處于壓縮狀態。

16、通過在支撐殼的內壁上設置固定桿，在限制桿底部設置固定板，固定板滑動連接在固定桿上，且在固定桿上套設有彈簧，彈簧位于在固定板和支撐殼內壁之間，在限制桿未被向上拉動時，由于彈簧處于被壓縮的狀態，彈簧對固定板施加朝向齒輪方向的彈力，使固定板帶動限制桿向齒輪方向運動，在限制桿的凸部卡緊在齒輪上后，被壓縮的彈簧能夠使限制桿的凸部穩定地限制住齒輪，從而有效避免限制桿與齒輪分開，進而提高了保護裝置的穩定性。

17、優選地，所述固定板上設置有通孔，所述固定桿靠近所述固定板的一端穿過所述通孔。

18、優選地，所述殼體頂部具有保護頂蓋，所述保護頂蓋可拆卸式連接在所述殼體頂部。

19、由于保護頂蓋可拆卸式連接在殼體頂部，從而便于拆卸保護頂蓋來對渦輪流量計本體進行流量單位的調試，便于對安裝殼體的氣體渦輪流量計本體進行調節操作，不僅提高了保護裝置的靈活性，還提高了保護裝置的實用性。

20、優選地，所述保護頂蓋上設置有轉動軸，所述轉動軸貫穿所述保護頂蓋；

21、所述轉動軸延伸至所述保護頂蓋外側的一端連接有轉動板，所述轉動軸延伸至所述殼體內的一端連接有卡板，所述殼體的側壁內側上設置有u形塊，所述轉動板用于卡接在所述u形塊的凹槽內。

22、在需要對渦輪流量計進行流量單位的調試的過程中，轉動轉動板，帶動轉動軸旋轉，轉動軸進而帶動卡板轉動，讓卡板離開u形塊的凹槽，使得卡板不受u形塊的限制約束，再拉動轉動板，將保護頂蓋從殼體上取出，而后操作者即可對渦輪流量計進行操作。

23、在第二方面，本技術還公開了一種渦輪流量計結構，包括渦輪流量計和如本技術所述的一種渦輪流量計的保護裝置，所述渦輪流量計放置在所述殼體內，所述渦輪流量計的加油管道穿過所述開口并延伸殼體外側，所述加油管道遠離所述渦輪流量計的一端連接油杯，所述油杯保護罩遮擋所述開口，所述油杯位于所述油杯保護罩內。

24、本技術的一種渦輪流量計結構，包括渦輪流量計和如本技術所述的一種渦輪流量計的保護裝置，殼體用于容納渦輪流量計，殼體的側壁上設置有開口，渦輪流量計的加油管道穿過開口并位于殼體外側，然后將油杯連接在加油管道上，從而便于在殼體外側對油杯添加潤滑油，便于操作者對氣體渦輪流量計進行后期的維護，進一步地，油杯保護罩遮擋開口，油杯位于油杯保護罩內，來使油杯保護罩遮擋油杯，從而實現對油杯的保護，避免油杯在殼體外側受到損壞，在需要進行添加潤滑油時，將油杯保護罩滑走，露出油杯，進行添加潤滑油，在添加潤滑油結束后，將油杯保護罩滑回來，通過油杯保護罩遮擋油杯，繼續對油杯的進行保護。

25、與現有技術相比，本實用新型的有益效果：

26、1.本技術的一種渦輪流量計的保護裝置，包括裝置底座和設置在底座上的殼體，殼體用于容納渦輪流量計，從而對渦輪流量計進行保護，避免渦輪流量計受到損壞，同時，殼體的側壁上設置有開口，在將渦輪流量計安裝在殼體內后，渦輪流量計的加油管道穿過開口并位于殼體外側，然后將油杯連接在加油管道上，從而便于在殼體外側對油杯添加潤滑油，便于操作者對氣體渦輪流量計進行后期的維護，提高了氣體渦輪流量計本體的維護效率，進一步地，還包括油杯保護罩，油杯保護罩滑動設置在殼體上，且油杯保護罩遮擋開口區域，在油杯安裝在殼體外側后，通過油杯保護罩遮擋開口區域，來使油杯保護罩遮擋油杯，從而實現對油杯的保護，避免油杯在殼體外側受到損壞，并且，由于油杯保護罩滑動設置在殼體上，在需要進行添加潤滑油時，將油杯保護罩滑走，露出油杯，進行添加潤滑油，在添加潤滑油結束后，將油杯保護罩滑回來，通過油杯保護罩遮擋油杯，繼續對油杯的進行保護，本技術的一種渦輪流量計的保護裝置，不僅提高了對氣體渦輪流量計本體的維護效率，還提高了保護裝置的實用性。

27、2.本技術的一種渦輪流量計結構，包括渦輪流量計和如本技術所述的一種渦輪流量計的保護裝置，殼體用于容納渦輪流量計，殼體的側壁上設置有開口，渦輪流量計的加油管道穿過開口并位于殼體外側，然后將油杯連接在加油管道上，從而便于在殼體外側對油杯添加潤滑油，便于操作者對氣體渦輪流量計進行后期的維護，進一步地，油杯保護罩遮擋開口，油杯位于油杯保護罩內，來使油杯保護罩遮擋油杯，從而實現對油杯的保護，避免油杯在殼體外側受到損壞，在需要進行添加潤滑油時，將油杯保護罩滑走，露出油杯，進行添加潤滑油，在添加潤滑油結束后，將油杯保護罩滑回來，通過油杯保護罩遮擋油杯，繼續對油杯的進行保護。
