本技術涉及稱重傳感器，尤其涉及一種橋式稱重傳感器。

背景技術：

1、稱重傳感器是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信號輸出的裝置，而現有的橋式稱重傳感器減震效果差，當稱重器發生震動時，震動的沖擊會使檢測元件發生移動引起測量誤。

2、現有技術專利cn213021914u公開一種橋式稱重傳感器，使用時，人們可通過把手?jǐn)Q動第二螺栓，第二螺栓會通過第二通孔和第二螺紋槽帶動支板上下移動，彈簧的彈力可使支板與支撐塊之間具有彈性，當稱重器發生震動時，彈簧的彈力可通過支板減少第一箱體發生震動，達到了第一級減震的效果，同時減震墊可減少支撐塊震動，減少稱重器的震動，達到了第二級減震的效果，從而達到了減震效果好的目的，當稱重器發生震動時，減震結構可減少檢測元件發生移動，減少引起測量誤差，從而提高檢測結果的準確性。

3、但在前述的現有技術中，使用人員在將物品安放在橋式稱重傳感器上時，若安放力量過大，會損壞橋式稱重傳感器，僅憑減震無法避免使用人員安放物品的沖擊。

技術實現思路

1、本實用新型的目的在于提供一種橋式稱重傳感器，解決了現有技術中使用人員在將物品安放在橋式稱重傳感器上時，若安放力量過大，會損壞橋式稱重傳感器，僅憑減震無法避免使用人員安放物品的沖擊的問題。

2、為實現上述目的，本實用新型提供了一種橋式稱重傳感器，包括底座和稱重組件；

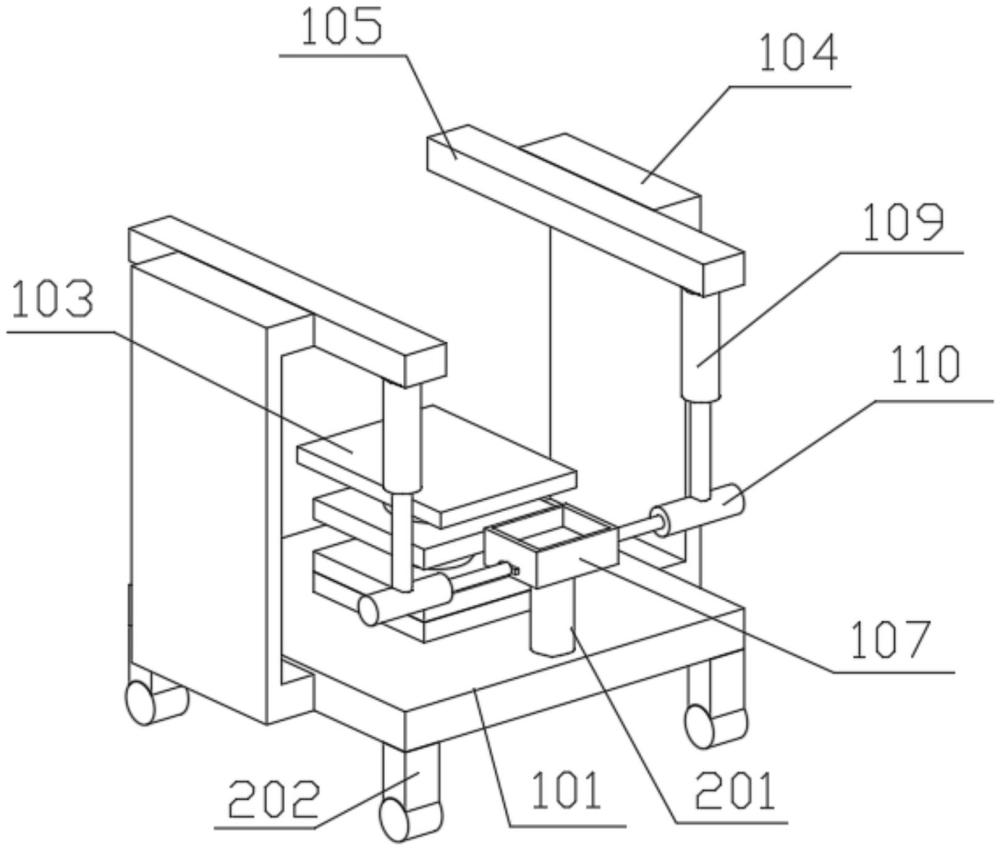

3、所述稱重組件包括橋式稱重傳感器、秤盤、兩個支撐架、兩個電動滑軌、兩個滑塊、兩個夾持單元和安放槽，所述橋式稱重傳感器設置于所述底座的上方，兩個所述支撐架的一端均與所述底座固定連接，并對稱分布在所述底座的兩側，兩個所述支撐架的另一端分別與對應的所述電動滑軌固定連接，并分別位于對應的所述電動滑軌的一側，兩個所述滑塊分別與對應的所述電動滑軌滑動連接，兩個所述夾持單元分別設置于對應的所述滑塊的下方，所述安放槽設置于兩個所述夾持單元之間。

4、其中，所述稱重組件還包括緩沖墊，所述緩沖墊與所述底座固定連接，并位于所述底座的上方，所述橋式稱重傳感器安放在所述緩沖墊的上方。

5、其中，所述夾持單元包括第一氣缸、第二氣缸和限位塊，所述第一氣缸與所述滑塊固定連接，并位于所述滑塊的下方，所述第二氣缸與所述第一氣缸的輸出端固定連接，所述第二氣缸的輸出端與所述限位塊固定連接，所述安放槽具有兩個限位槽，兩個所述限位槽分別與對應的所述限位塊相互適配。

6、其中，所述橋式稱重傳感器還包括輔助組件，所述輔助組件設置于所述底座上。

7、其中，所述輔助組件包括支撐柱和多個移動輪，所述支撐柱與所述底座固定連接，多個所述移動輪均與所述底座固定連接，并依次分布在所述底座的下方。

8、本實用新型的一種橋式稱重傳感器，通過將需要稱重的物品安放在所述安放槽上，然后所述夾持單元對其夾持固定，此時所述電動滑軌啟動，帶動所述滑塊移動，將所述安放槽安放在所述秤盤上，進而通過所述橋式稱重傳感器進行稱重，同時所述支撐架對所述電動滑軌進行支撐，通過上述結構設置，無需使用人員自行將物品安放在所述秤盤上，避免了沖擊力過大導致所述橋式稱重傳感器受損，同時提高使用壽命。

技術特征：

1.一種橋式稱重傳感器，包括底座，其特征在于，

2.如權利要求1所述的橋式稱重傳感器，其特征在于，

3.如權利要求2所述的橋式稱重傳感器，其特征在于，

4.如權利要求3所述的橋式稱重傳感器，其特征在于，

5.如權利要求4所述的橋式稱重傳感器，其特征在于，

技術總結
本技術涉及稱重傳感器技術領域，具體涉及一種橋式稱重傳感器，包括底座和稱重組件，稱重組件包括橋式稱重傳感器、秤盤、兩個支撐架、兩個電動滑軌、兩個滑塊、兩個夾持單元和安放槽，橋式稱重傳感器設置于底座的上方，兩個支撐架的一端均與底座固定連接，通過將需要稱重的物品安放在安放槽上，然后夾持單元對其夾持固定，此時電動滑軌啟動，帶動滑塊移動，將安放槽安放在秤盤上，進而通過橋式稱重傳感器進行稱重，同時支撐架對電動滑軌進行支撐，由此無需使用人員自行將物品安放在秤盤上，避免了沖擊力過大導致橋式稱重傳感器受損，同時提高使用壽命。

技術研發人員：陳海峰,高紅梅
受保護的技術使用者：蘇州可普瑞迅科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
