本技術屬于條狀工件檢測，具體涉及一種條狀工件直線度檢測裝置。

背景技術：

1、直線度測量主要是測量的工件素線直線度誤差、機床和其他機器的導軌面以及工件直線導向面的直線度誤差等。直線度測量是長度計量技術的重要內容之一。此外，還可以利用平晶、激光干涉儀及其直線度測量附件測量直線度誤差，測量精確度很高。

2、現有的相關技術中，對于條狀工件直線度的檢測工作，通常會在一個水平面上設置一個檢測工具，隨后再設置一個與檢測工具平行的待測條狀工件，通過條狀工件與檢測工具接觸(水平面或豎直面)，隨著檢測工具的滑動，在通過檢測工具的數據變化測定條狀工件的直線度，無法保證待測條狀工件與檢測工具的平行，所以亟需設計一種條狀工件直線度檢測裝置來處理這些問題。

技術實現思路

1、針對現有技術的不足，本實用新型公開了一種條狀工件直線度檢測裝置。

2、本實用新型通過以下技術方案來實現上述目的：

3、一種條狀工件直線度檢測裝置，包括底座，底座上方設置有承載夾緊機構，承載夾緊機構后側設置有移動檢測機構。

4、移動檢測機構包括設置在底座后側的背板，背板上方設置有兩組立板，兩張立板上設置有第一橫向移動組件，第一橫向移動組件下方安裝有連接架，連接架上安裝有安裝板，安裝板上方設置有升降液壓缸，升降液壓缸動力端設置有伸縮移動組件，伸縮移動組件上安裝有檢測百分表，檢測百分表后側設置有直線度測量組件。

5、優選地，承載夾緊機構包括設置在底座上方的承載架板，承載架板兩側縱向平行安裝有縱向移動組件，縱向移動組件上安裝有第二支撐架，第二支撐架上方設置有升降緩沖組件，縱向移動組件上方設置有矩形臺，矩形臺內安裝有夾緊組件，夾緊組件與升降緩沖組件上設置有條形工件。

6、優選地，伸縮移動組件包括設置在升降液壓缸動力端的伸縮桿，伸縮桿一端安裝有第一支撐架。

7、優選地，直線度測量組件包括設置在伸縮移動組件上的直線度測量儀，伸縮移動組件前側設置有檢測顯示器。

8、優選地，升降緩沖組件包括設置在第二支撐架上方的電動伸縮桿，電動伸縮桿動力端安裝有減緩臺。

9、優選地，縱向移動組件包括設置在承載架板兩側的旋轉絲杠，旋轉絲杠外表面安裝有移動承載臺，旋轉絲杠一端安裝有動力組件。

10、有益效果在于：

11、本實用新型公開了一種條狀工件直線度檢測裝置，通過設置的移動檢測機構，有效的保證待測條狀工件與檢測工具的平行，通過設置在立板上的第一橫向移動組件帶動連接架、安裝板、檢測百分表、直線度測量組件進行橫向直線移動，通過安裝在安裝板上的升降液壓缸帶動伸縮移動組件、檢測百分表、直線度測量組件進行直線升降移動，確保檢測百分表、直線度測量組件對條狀工件進行直線平行移動檢測，保證了檢測百分表的直線度檢測效果，能夠適應不同規格的待測條狀工件，可降低成本，適應性強，實用性強，操作簡單。

技術特征：

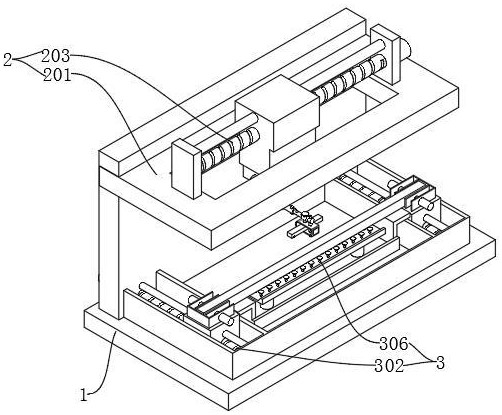

1.一種條狀工件直線度檢測裝置，其特征在于：包括底座（1），所述底座（1）上方設置有承載夾緊機構（3），所述承載夾緊機構（3）后側設置有移動檢測機構（2）；

2.根據權利要求1所述的一種條狀工件直線度檢測裝置，其特征在于：所述承載夾緊機構（3）包括設置在所述底座（1）上方的承載架板（301），所述承載架板（301）兩側縱向平行安裝有縱向移動組件，所述縱向移動組件上安裝有第二支撐架（304），所述第二支撐架（304）上方設置有升降緩沖組件，所述縱向移動組件上方設置有矩形臺（307），所述矩形臺（307）內安裝有夾緊組件（308），所述夾緊組件（308）與所述升降緩沖組件上設置有條形工件（310）。

3.根據權利要求1所述的一種條狀工件直線度檢測裝置，其特征在于：所述伸縮移動組件包括設置在所述升降液壓缸（206）動力端的伸縮桿（207），所述伸縮桿（207）一端安裝有第一支撐架（208）。

4.根據權利要求1所述的一種條狀工件直線度檢測裝置，其特征在于：所述直線度測量組件包括設置在所述伸縮移動組件上的直線度測量儀（210），所述伸縮移動組件前側設置有檢測顯示器（2101）。

5.根據權利要求2所述的一種條狀工件直線度檢測裝置，其特征在于：所述升降緩沖組件包括設置在所述第二支撐架（304）上方的電動伸縮桿（305），所述電動伸縮桿（305）動力端安裝有減緩臺（306）。

6.根據權利要求2所述的一種條狀工件直線度檢測裝置，其特征在于：所述縱向移動組件包括設置在所述承載架板（301）兩側的旋轉絲杠（302），所述旋轉絲杠（302）外表面安裝有移動承載臺（303），所述旋轉絲杠（302）一端安裝有動力組件（309）。

技術總結
本技術屬于條狀工件檢測技術領域，具體涉及一種條狀工件直線度檢測裝置，包括底座，底座上方設置有承載夾緊機構，承載夾緊機構后側設置有移動檢測機構。通過設置的移動檢測機構，有效的保證待測條狀工件與檢測工具的平行，通過設置在立板上的第一橫向移動組件帶動連接架、安裝板、檢測百分表、直線度測量組件進行橫向直線移動，通過安裝在安裝板上的升降液壓缸帶動伸縮移動組件、檢測百分表、直線度測量組件進行直線升降移動，確保檢測百分表、直線度測量組件對條狀工件進行直線平行移動檢測，保證了檢測百分表的直線度檢測效果，能夠適應不同規格的待測條狀工件，可降低成本，適應性強，實用性強，操作簡單。

技術研發人員：周保華
受保護的技術使用者：東莞市天拓精密機械有限公司
技術研發日：20240729
技術公布日：2025/4/28
