本發明屬于合成孔徑雷達干涉測量的大地測量領域，具體涉及一種基于激光雷達數據校正insar?dem平面位置的方法、裝置、設備及介質。

背景技術：

1、數字高程模型（digital?elevation?model,?dem）是測繪與地理信息建設的基礎數據源之一，在基礎工程建設、災害監測、農林業等領域均有重要應用。合成孔徑雷達干涉測量（interferometric?synthetic?aperture?radar，insar）技術因其全天時全天候、大范圍、高分辨率的成像特點，已成為dem生產的主要技術手段。

2、目前，常用的insar技術生產dem的方法是基于差分干涉技術（d-insar）的dem估計，其核心為使用現有的外部dem模擬相位，并與insar干涉相位差分，然后對差分相位進行解纏和相高轉換后疊加至外部dem上生成新的在sar坐標系的dem，然后再依靠外部dem進行地理編碼至地理坐標系生成dem。但是，將dem由sar坐標系轉換至地理坐標系的地理編碼過程依靠sar影像與外部dem的定位與配準，通常受到sar影像軌道誤差和dem精度的影響，且易將外部dem的趨勢性平面誤差移加到insar估計的dem中。

3、另一方面，星載激光雷達技術通過向地表發射激光脈沖并接收回波信號來測量地球表面的高度，能夠在全球范圍內密集采集測高點，且具有較高的平面和高程精度，可被廣泛應用于insar?dem控制數據。

4、綜上所述，現有的insar?dem平面定位方法嚴重依賴于現有地形產品。因此，有必要設計一種不依賴現有外部dem產品，僅基于星載激光雷達數據的高精度dem平面位置校正的方法。

技術實現思路

1、本發明提供一種基于激光雷達數據校正insar?dem平面位置的方法、裝置、設備及介質，可以在不依賴現有外部dem產品的條件下，實現高精度dem平面位置校正。

2、為實現上述技術目的，本發明采用如下技術方案：

3、一種基于insar和激光雷達數據估計dem的方法，包括以下步驟：

4、步驟1，獲取待研究區的insar影像數據，并進行干涉處理生成insar?dem；

5、步驟2，獲取待研究區域的星載激光雷達的多條同軌的地面測高數據，每條同軌的地面測高數據記為1個雷達地面測高條帶；計算每個星載激光雷達地面測高條帶沿軌方向在空間直角坐標系的o-xz平面上的高程投影長度，記為星載激光雷達高程投影長度；

6、步驟3，構建星載激光雷達地面測高條帶與dem高程條帶之間的配準模型；其中，配準模型的配準參數包括星載激光雷達地面測高條帶相對于dem在地理坐標系下的行、列偏移量；設置初始配準參數；

7、步驟4，根據當前配準參數的配準模型以及星載激光雷達地面測高條帶的地理位置，獲取對應于dem的高程條帶；然后計算dem高程條帶沿星載激光雷達地面測高條帶軌道方向在空間直角坐標系的o-xz平面上的高程投影長度，記為基于當前配準參數計算得到的dem高程投影長度；

8、步驟5，計算步驟2所得星載激光雷達高程投影長度和步驟4所得dem高程投影長度之間的相對誤差，構建誤差函數，通過非線性最小二乘方法迭代解算配準模型中的配準參數；

9、步驟6，根據步驟5解算得到的配準參數，以星載激光雷達地面測高條帶所有點在地理坐標系下的行、列號和dem相對其在行、列方向偏移量為觀測量，利用最小二乘平差方法分別求解dem相對于星載激光雷達地面測高條帶在行、列方向的偏移多項式，得到dem相對于星載激光雷達數據的偏移量查找表；

10、步驟7，利用步驟6獲得的偏移量查找表，將步驟1得到的初始dem的坐標變換至新的坐標位置，得到平面位置校正后的dem。

11、進一步地，計算各星載激光雷達地面測高條帶沿軌方向在空間直角坐標系的o-xz平面上的的高程投影長度，計算公式為：

12、

13、式中，是星載激光雷達地面測高條帶包含的測高點個數，x是在地理坐標系下的行號，是測高點的高程。

14、進一步地，步驟3基于星載激光雷達地面測高條帶與dem高程條帶之間存在平面位置偏差，構建以下配準模型：

15、

16、式中，、是星載激光雷達地面測高條帶在地理坐標系下的初始行列號，是縮放系數，是旋轉角度，、是星載激光雷達地面測高條帶相對于dem高程條帶在地理坐標系下的行、列偏移量，、、、均為待求解的配準參數；、是經過星載激光雷達地面測高條帶經配準參數變換后的行列號。

17、進一步地，步驟4計算dem高程條帶沿星載激光雷達地面測高條帶軌道方向在空間直角坐標系的o-xz平面上的高程投影長度，具體包括：

18、首先，將dem在相鄰地面點之間的地形輪廓線在地理坐標系下擬合高程變化曲線，表示為：

19、

20、式中，是dem地面點在地理坐標系下的行號，、、是待求的擬合系數，

21、然后，將高程變化曲線在各地面點的導數，表示為dem中各地面點沿條帶方向的坡度變化率，進而利用地形輪廓線在兩端地面點的坐標、高程和坡度變化率作為觀測值，構建使用最小二乘平差方法求解擬合系數的表達式：

22、

23、式中，是殘余誤差，是兩端地面點的行號矩陣，是擬合系數矩陣，是觀測值誤差向量，分別表示為：

24、

25、

26、

27、式中，、是地形輪廓線在兩端地面點的行號，、是地形輪廓線在兩端地面點的高程，、是兩端地面點沿dem高程條帶方向的坡度變化率；

28、之后使用最小二乘估計對擬合系數矩陣進行解算：

29、

30、式中，表示權重矩陣，其值為對角線元素為1的單位矩陣，表示兩端地面點的地形信息對函數擬合的權重相等；

31、再根據擬合系數、、求解已知的地形輪廓線，通過積分計算相鄰地面點之間地形輪廓線在o-xz平面的投影線長度：

32、

33、式中，表示地形輪廓線的路徑，為第 i條地形輪廓線在o-xz平面的投影長度；

34、最終，將dem高程條帶中所有相鄰地面點之間的地形輪廓線投影長度求和，得到dem高程條帶地形輪廓線的投影總長度

35、

36、進一步地，步驟5具體包括：

37、首先，構建誤差函數：

38、

39、式中，表示取中的最大值；

40、將步驟2計算得到的雷達高程投影長度作為觀測量，將經過配準模型計算得到的dem高程投影長度表示為非線性函數為，則誤差函數變形為：

41、

42、其中，非線性函數自變量是星載激光雷達地面測高條帶中某地面點 i在地理坐標系下的初始行列號；為待求解的配準參數，包括縮放系數、旋轉角度以及行列偏移量、；為初始行列號對應得到的高程投影長度誤差；

43、采用非線性最小二乘法，通過最小化誤差平方和來求解誤差函數中的配準參數，得到配準參數最優解：

44、

45、式中，是星載激光雷達地面測高條帶包含的測高點個數。

46、步驟6的具體過程包括：

47、步驟6.1，對待研究區域內所有星載激光雷達的每條地面測高條帶，均運行步驟2至步驟5，獲得不同條帶的配準參數向量；

48、步驟6.2，構建多項式擬合偏移量對整景dem的平面位置進行校正，其表達式為：

49、

50、式中，和為多項式擬合系數，；和為dem在地理坐標系下的行列號，和為各條地面測高條帶中dem相對于星載激光雷達測高點的偏移量；

51、步驟6.3，通過星載激光雷達地面測高條帶在地理坐標系下的行列號，以及步驟6.1獲得的配準參數向量中的行、列偏移量,，解算式（11）中的多項式擬合系數，已知擬合系數的表達式（11）即為dem相對于星載激光雷達數據的偏移量查找表。

52、一種基于激光雷達數據校正insar?dem平面位置的反演裝置，包括：

53、預處理模塊，用于：對獲取的待研究區域的insar數據進行干涉處理，得到影像的初始dem；還用于：對獲取的待研究區域的每個星載激光雷達的地面測高條帶，計算沿軌方向在空間直角坐標系的o-xz平面上的高程投影長度，記為星載激光雷達高程投影長度；

54、配準模塊，用于：通過構建配準模型，以對待研究區域的dem和星載激光雷達數據，依照地形輪廓一致性原則進行配準，獲得dem相對于星載激光雷達數據的在地理坐標系下的平面偏移量；

55、其中，所述配準模型的配準參數解算方法為：根據星載激光雷達地面測高條帶的地理位置獲取對應于dem的高程條帶，然后計算dem高程條帶沿星載激光雷達地面測高條帶軌道方向在空間直角坐標系的o-xz平面上的高程投影長度，再根據與之間的相對誤差并通過非線性最小二乘方法迭代解算配準模型中的配準參數；

56、查找表構建模塊，用于：以星載激光雷達地面測高條帶所有點在地理坐標系下的行列號和dem相對其在行列方向偏移量為觀測量，利用最小二乘平差方法分別求解dem相對于星載激光雷達地面測高條帶在行、列方向的偏移多項式，得到dem相對于星載激光雷達數據的偏移量查找表；

57、dem校正模塊，用于：利用查找表構建模塊得到的偏移量查找表，將預處理模塊中獲得的初始dem坐標變換至新的坐標位置，得到平面位置校正后的dem。

58、一種電子設備，包括存儲器及處理器，所述存儲器中存儲有計算機程序，所述處理器執行所述計算機程序時，所述處理器可以實現上述任一項所述的基于激光雷達數據校正insar?dem平面位置的方法。

59、一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現上述任一項所述的基于激光雷達數據校正insar?dem平面位置的方法。

60、有益效果

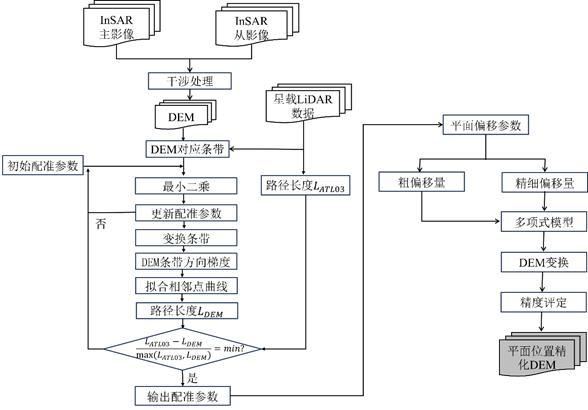

61、本發明基于星載激光雷達數據校正insar?dem平面位置的方法，實現了僅基于星載激光雷達數據校正dem平面位置：首先利用常用常規的數據處理方法對insar數據進行處理得到初始dem；之后使用星載激光雷達地形測高數據以條帶為單位計算其高程地形輪廓線投影長度；然后設置初始配準參數，根據配準公式移動星載激光雷達地形測高數據獲取對應dem條帶并擬合dem條帶相鄰點集的地形輪廓，依照高程和坡度變化率求解擬合函數系數，并積分解算dem條帶地形輪廓投影長度；之后計算星載激光雷達地形測高數據與對應dem條帶地形輪廓投影長度相對誤差程度，并作為誤差函數輔助迭代求解配準參數向量；然后根據待研究區域若干星載激光雷達地形測高條帶的配準參數，擬合dem相對于星載激光雷達數據的偏移量多項式，構建偏移量查找表；最后，通過偏移量查找表對dem進行幾何變換，將其坐標變換到地理坐標系下新的地理位置，估計出最終的dem結果，完成dem平面位置校正。

62、本方法的有益效果為：構建了僅基于星載激光雷達數據校正dem平面位置的方法體系，克服了現有的insar?dem地理編碼嚴重依賴于現有地形產品的難題；提出了一種基于地形輪廓相對誤差的星載激光雷達數據與dem配準的方法，實現了dem平面誤差的校正。在精度上，本發明在不依賴現有地形產品的前提下，達到了與現有方法相當?shù)木人胶瓦\(yùn)行效率，是一種自主可控、高效率、高精度dem平面位置校正的有效方法。
