本發明涉及橋梁預應力檢測，具體的是一種橋梁預應力檢測裝置。

背景技術：

1、預應力在橋梁工程中起著至關重要的作用，它可以提高橋梁的承載能力，提高使用壽命，同時還可以減小橋梁變形和裂縫，為了確保橋梁的正常使用和安全運行，通過利用橋梁預應力檢測裝置對預應力變化的檢測，可以及時發現和解決問題，保障橋梁的安全可靠。

2、中國專利(申請號為cn201820338508.6)公開了一種橋梁預應力檢測裝置，包括箱體，所述箱體中設有開口向上的置物槽，且置物槽的開口處轉動連接有蓋板，所述蓋板的側壁還設有與置物槽配合設置的閉合裝置，所述置物槽中設有數據處理器，且數據處理器通過導線連接有聲波探測器，所述聲波探測器通過橡皮帶與蓋板的內壁固定連接，所述數據處理器的兩側側壁均固定連接有連接塊，且置物槽的內壁設有與連接塊配合設置的滑腔，所述連接塊的上下兩側側壁通過第一彈簧分別與滑腔的上下兩側內壁連接，所述箱體中設有開口向下的安裝槽，且安裝槽中還連接有彈性背帶，所述箱體的一側側壁還設有把手。

3、上述的橋梁預應力檢測裝置雖然可以實現便于攜帶，然而現有的橋梁預應力檢測裝置一般為比較精密的檢測儀器，通常直接硬性的放置在推車上使用，讓應力檢測裝置可以靈活的移動而對橋梁進行預應力檢測，如果一旦推車晃動過大，會導致預應力檢測裝置發生震動，容易使其內部的機器元件損壞，無法進行檢測，從而影響到預應力檢測裝置的緩沖效果，降低預應力檢測裝置的使用壽命，不利于使用。

技術實現思路

1、本發明的目的在于提供一種橋梁預應力檢測裝置，以解決上述背景技術中提出的問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種橋梁預應力檢測裝置，包括預應力檢測裝置主體和超聲波檢測儀，預應力檢測裝置主體的上側分別固定連接有四個阻尼器，四個阻尼器的上側固定設有頂板，預應力檢測裝置主體的上側滑動連接有陣列分布的橡膠滑座，頂板的下側滑動連接有陣列分布的伸縮座；

4、橡膠滑座與預應力檢測裝置主體之間固定連接有彈簧一，伸縮座與頂板之間固定連接有彈簧二，預應力檢測裝置主體的下側固定安裝有兩個底座，兩個底座的一側均卡接有兩個安裝塊，四個安裝塊的下側均固定設有萬向輪，兩個底座內部的底端均滑動連接有四個第一伸縮板，兩個底座內部的底端均滑動連接有兩個第二伸縮板。

5、優選的，第一伸縮板與底座之間固定連接陣列分布的第一彈簧，第一伸縮板與底座之間固定連接陣列分布的第二彈簧，預應力檢測裝置主體的兩端均固定安裝有l型座，l型座的下側固定設有兩個限位板，限位板位于l型座的內部，兩個l型座與限位板之間均固定安裝有陣列分布的彈簧三。

6、優選的，頂板的上側固定連接有對稱設置的兩個固定板，兩個固定板的內側面固定連接有兩個光滑桿，兩個光滑桿的外表面滑動安裝有對稱設置的兩個u型滑板，頂板的下側固定安裝有u型座，兩個u型滑板與u型座的內部均一同轉動連接有活動旋板，兩個u型滑板與固定板之間均陣列連接有彈簧四。

7、優選的，頂板的上側固定設有u型板，u型板的上側轉動安裝有齒輪轉桿，齒輪轉桿的上側固定設有安裝架，安裝架的一側固定安裝有螺紋轉桿，螺紋轉桿的外表面螺紋連接有l型升降板，l型升降板的前側固定設有放置座，超聲波檢測儀位于放置座的內部，螺紋轉桿的上側貫穿l型板并延伸至l型板的上側，螺紋轉桿的上側通過電機安裝板固定連接有伺服電機。

8、優選的，放置座的右側固定連接有固定座，超聲波檢測儀的一側固定設有探頭，探頭位于固定座的內部，探頭的下側貫穿固定座并延伸至固定座的下側，固定座的內部卡接有用于固定探頭的插板，安裝架與l型板之間固定安裝有兩個第二限位桿，兩個第二限位桿的外表面與l型升降板的內部滑動連接。

9、優選的，放置座的內側面滑動連接有用于固定超聲波檢測儀的兩個u型擋板，兩個u型擋板與放置座之間均固定安裝有第三彈簧，放置座的上側轉動連接有兩個旋轉軸，兩個旋轉軸的上側均固定連接有用于固定超聲波檢測儀的橡膠壓板。

10、優選的，頂板的上側固定連接有固定凹板，固定凹板的內部滑動安裝有t型塊，t型塊的上側固定安裝有齒條，齒條與齒輪轉桿之間相互嚙合，齒條的后側固定連接有第一側板，頂板的上側固定連接有第二側板，第一側板與第二側板之間一同固定設有電動推桿。

11、優選的，l型升降板的內部固定連接有兩個豎桿，兩個豎桿的外表面滑動安裝有滑塊，滑塊的前側的固定設有用于保護超聲波檢測儀的防護罩，防護罩位于超聲波檢測儀的上方，滑塊的后側螺紋連接有用于固定防護罩的兩個緊固螺栓。

12、優選的，兩個底座的內側面轉動連接有雙頭絲桿，雙頭絲桿的外表面螺紋連接有對稱設置的兩個螺紋橫板，兩個螺紋橫板的一側均固定設有用于固定安裝塊的兩個定位塊，雙頭絲桿的外表面中部固定連接有操作手輪，兩個底座的內側面固定連接有平行設置的兩個第一限位桿，兩個第一限位桿的外表面與螺紋橫板的內部滑動連接。

13、優選的，伸縮座位于橡膠滑座的上方，頂板的上側固定設有配電柜，底座的后側固定連接有扶手架，橡膠滑座的上側開設有凹槽，凹槽與伸縮座相適配，伸縮座的下側通過凹槽與橡膠滑座的上側滑動安裝。

14、本發明的有益效果：

15、1、本發明通過利用三組彈簧的彈力可以對預應力檢測裝置受到的震動力進行消耗緩沖，同時再配合四個阻尼器可以消耗震動能量來減小震動力，讓震動幅度逐漸減小，最終停止震動，從而可以增強預應力檢測裝置的緩沖效果，避免其內部的機器元件損壞，提升預應力檢測裝置的使用壽命。

16、2、本發明通過利用具有彈力的兩個u型擋板以及兩個橡膠壓板可以定位超聲波檢測儀，再讓l型升降板驅動探頭向下移動，以便貼合到橋梁地面上，再啟動超聲波檢測儀，讓超聲波檢測儀的探頭釋放超聲波，再由超聲波檢測儀接收反射的超聲波，以便檢測分析橋梁內部是否存在縫隙。

17、3、本發明通過隨著齒輪轉桿的轉動可以用于調節超聲波檢測儀的檢測位置，從而增加超聲波檢測儀的檢測范圍，無需挪動整個預應力檢測裝置，省時省力，提升預應力檢測裝置的檢測效率，同時防護罩可以防護在超聲波檢測儀的上方，從而有效的保護超聲波檢測儀，避免超聲波檢測儀裸露在外。

技術特征：

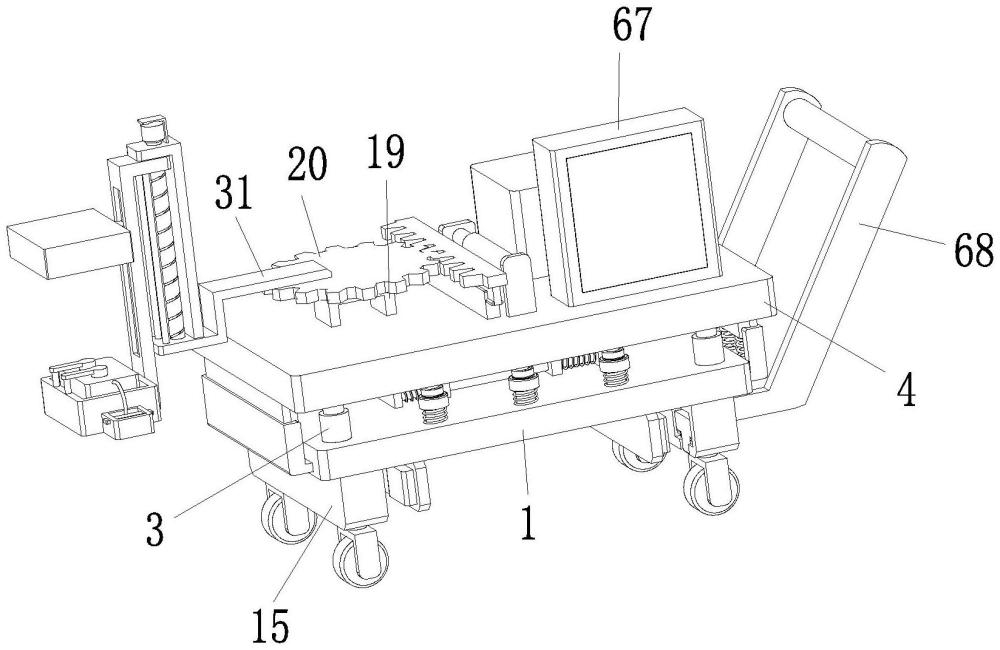

1.一種橋梁預應力檢測裝置，包括預應力檢測裝置主體(1)和超聲波檢測儀(2)，其特征在于，所述預應力檢測裝置主體(1)的上側分別固定連接有四個阻尼器(3)，四個所述阻尼器(3)的上側固定設有頂板(4)，所述預應力檢測裝置主體(1)的上側滑動連接有陣列分布的橡膠滑座(5)，所述頂板(4)的下側滑動連接有陣列分布的伸縮座(7)；

2.根據權利要求1所述的一種橋梁預應力檢測裝置，其特征在于，所述第一伸縮板(11)與底座(15)之間固定連接陣列分布的第一彈簧(12)，所述第一伸縮板(11)與底座(15)之間固定連接陣列分布的第二彈簧(14)，所述預應力檢測裝置主體(1)的兩端均固定安裝有l型座(16)，所述l型座(16)的下側固定設有兩個限位板(17)，所述限位板(17)位于l型座(16)的內部，兩個所述l型座(16)與限位板(17)之間均固定安裝有陣列分布的彈簧三(18)。

3.根據權利要求1所述的一種橋梁預應力檢測裝置，其特征在于，所述頂板(4)的上側固定連接有對稱設置的兩個固定板(21)，兩個所述固定板(21)的內側面固定連接有兩個光滑桿(22)，兩個所述光滑桿(22)的外表面滑動安裝有對稱設置的兩個u型滑板(23)，所述頂板(4)的下側固定安裝有u型座(25)，兩個所述u型滑板(23)與u型座(25)的內部均一同轉動連接有活動旋板(26)，兩個所述u型滑板(23)與固定板(21)之間均陣列連接有彈簧四(24)。

4.根據權利要求1所述的一種橋梁預應力檢測裝置，其特征在于，所述頂板(4)的上側固定設有u型板(19)，所述u型板(19)的上側轉動安裝有齒輪轉桿(20)，所述齒輪轉桿(20)的上側固定設有安裝架(32)，所述安裝架(32)的一側固定安裝有螺紋轉桿(34)，所述螺紋轉桿(34)的外表面螺紋連接有l型升降板(35)，所述l型升降板(35)的前側固定設有放置座(36)，所述超聲波檢測儀(2)位于放置座(36)的內部，所述螺紋轉桿(34)的上側貫穿l型板(33)并延伸至l型板(33)的上側，所述螺紋轉桿(34)的上側通過電機安裝板固定連接有伺服電機(44)。

5.根據權利要求4所述的一種橋梁預應力檢測裝置，其特征在于，所述放置座(36)的右側固定連接有固定座(37)，所述超聲波檢測儀(2)的一側固定設有探頭(38)，所述探頭(38)位于固定座(37)的內部，所述探頭(38)的下側貫穿固定座(37)并延伸至固定座(37)的下側，所述固定座(37)的內部卡接有用于固定探頭(38)的插板(39)，所述安裝架(32)與l型板(33)之間固定安裝有兩個第二限位桿(45)，兩個所述第二限位桿(45)的外表面與l型升降板(35)的內部滑動連接。

6.根據權利要求4所述的一種橋梁預應力檢測裝置，其特征在于，所述放置座(36)的內側面滑動連接有用于固定超聲波檢測儀(2)的兩個u型擋板(42)，兩個所述u型擋板(42)與放置座(36)之間均固定安裝有第三彈簧(43)，所述放置座(36)的上側轉動連接有兩個旋轉軸(40)，兩個所述旋轉軸(40)的上側均固定連接有用于固定超聲波檢測儀(2)的橡膠壓板(41)。

7.根據權利要求1所述的一種橋梁預應力檢測裝置，其特征在于，所述頂板(4)的上側固定連接有固定凹板(46)，所述固定凹板(46)的內部滑動安裝有t型塊(47)，所述t型塊(47)的上側固定安裝有齒條(48)，所述齒條(48)與齒輪轉桿(20)之間相互嚙合，所述齒條(48)的后側固定連接有第一側板(49)，所述頂板(4)的上側固定連接有第二側板(50)，所述第一側板(49)與第二側板(50)之間一同固定設有電動推桿(51)。

8.根據權利要求4所述的一種橋梁預應力檢測裝置，其特征在于，所述l型升降板(35)的內部固定連接有兩個豎桿(52)，兩個所述豎桿(52)的外表面滑動安裝有滑塊(53)，所述滑塊(53)的前側的固定設有用于保護超聲波檢測儀(2)的防護罩(55)，所述防護罩(55)位于超聲波檢測儀(2)的上方，所述滑塊(53)的后側螺紋連接有用于固定防護罩(55)的兩個緊固螺栓(54)。

9.根據權利要求1所述的一種橋梁預應力檢測裝置，其特征在于，兩個所述底座(15)的內側面轉動連接有雙頭絲桿(27)，所述雙頭絲桿(27)的外表面螺紋連接有對稱設置的兩個螺紋橫板(29)，兩個所述螺紋橫板(29)的一側均固定設有用于固定安裝塊(9)的兩個定位塊(30)，所述雙頭絲桿(27)的外表面中部固定連接有操作手輪(28)，兩個所述底座(15)的內側面固定連接有平行設置的兩個第一限位桿(31)，兩個所述第一限位桿(31)的外表面與螺紋橫板(29)的內部滑動連接。

10.根據權利要求1所述的一種橋梁預應力檢測裝置，其特征在于，所述伸縮座(7)位于橡膠滑座(5)的上方，所述頂板(4)的上側固定設有配電柜(67)，所述底座(15)的后側固定連接有扶手架(68)，所述橡膠滑座(5)的上側開設有凹槽(66)，所述凹槽(66)與伸縮座(7)相適配，所述伸縮座(7)的下側通過凹槽(66)與橡膠滑座(5)的上側滑動安裝。

技術總結
本發明涉及橋梁預應力檢測技術領域，具體的是一種橋梁預應力檢測裝置，包括預應力檢測裝置主體和超聲波檢測儀，預應力檢測裝置主體的上側分別固定連接有四個阻尼器，四個阻尼器的上側固定設有頂板，預應力檢測裝置主體的上側滑動連接有陣列分布的橡膠滑座，本發明通過利用三組彈簧的彈力可以對預應力檢測裝置受到的震動力進行消耗緩沖，同時再配合四個阻尼器可以消耗震動能量來減小震動力，讓震動幅度逐漸減小，最終停止震動，從而可以增強預應力檢測裝置的緩沖效果，避免其內部的機器元件損壞，通過啟動超聲波檢測儀，讓超聲波檢測儀的探頭釋放超聲波，再由超聲波檢測儀接收反射的超聲波，以便檢測分析橋梁內部是否有縫隙。

技術研發人員：江華
受保護的技術使用者：上海砼極建筑結構工程有限公司
技術研發日：
技術公布日：2025/4/24
