本申請涉及gnss，具體而言，本申請涉及一種gnss誘騙監測方法、設備及介質。

背景技術：

1、gnss全稱為global?navigation?satellite?system(全球?qū)Ш叫l(wèi)星系統)，泛指迄今世界上所有的衛星導航系統，如美國的gps系統、中國的北斗系統、歐洲的galileo系統、俄羅斯的glonass系統等。其基本的工作原理，是通過部署導航衛星星座，向地表附近用戶播發導航測距信號，用戶通過接收至少4顆衛星的信號，基于球面交回原理解算其自身的位置和時間。

2、隨著衛星導航技術的廣泛應用，其安全性問題日益突出。gnss誘騙是一種常見的攻擊方式，通過模擬真實gnss信號，誤導接收機，導致定位錯誤。現有的gnss誘騙監測方法存在監測效果、效率均偏低，尤其是當空中存在gnss誘騙時，無法有效對空中的gnss誘騙進行監測，容易在出現gnss誘騙時，因無法識別和監測gnss誘騙信號，使得航空器被誘騙到錯誤的航路、航線或位置，嚴重影響航空器的運行安全性。

技術實現思路

1、本申請針對現有方式的缺點，提出一種gnss誘騙監測方法、設備及介質，可以解決現有技術無法對空中的gnss誘騙信號進行有效識別和監測的問題。

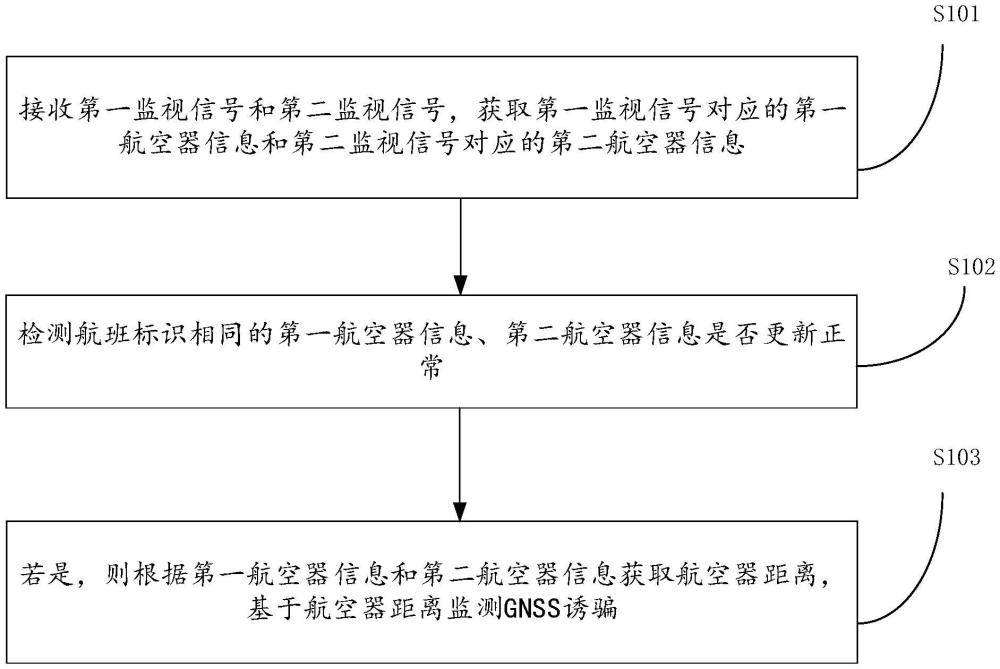

2、第一個方面，本申請實施例提供了一種gnss誘騙監測方法，所述方法包括：

3、接收第一監視信號和第二監視信號，獲取所述第一監視信號對應的第一航空器信息和所述第二監視信號對應的第二航空器信息，所述第一監視信號和所述第二監視信號為空中交通監視信號，且所述第一監視信號和所述第二監視信號的定位方式不同；

4、檢測航班標識相同的第一航空器信息、第二航空器信息是否更新正常，所述航班標識包括航班號、地址碼、二次代碼中的至少一種；

5、若是，則根據所述第一航空器信息和所述第二航空器信息獲取航空器距離，基于所述航空器距離監測gnss誘騙。

6、在一個可能的實現方式中，所述第一監視信號的定位依賴于衛星信號，所述第二監視信號的定位依賴于無線電來回時間及無線電角度。

7、在一個可能的實現方式中，所述第一監視信號包括ads-b信號，所述第二監視信號包括一次雷達、二次雷達、s模式雷達、多點定位、綜合航跡中的至少一種。

8、在一個可能的實現方式中，獲取所述第一監視信號對應的第一航空器信息，包括：

9、根據所述第一監視信號對應的數據格式標準解析所述第一監視信號，獲取航空器對應的航班號、時間標簽、地址碼、質量標識、航空器經緯度、高度、速度；

10、獲取所述第二監視信號對應的第二航空器信息，包括：

11、根據所述第一監視信號對應的數據格式標準解析所述第二監視信號，獲取航空器對應的航班號、時間標簽、地址碼、航空器經緯度、高度、速度。

12、在一個可能的實現方式中，所述獲取所述第一監視信號對應的第一航空器信息和所述第二監視信號對應的第二航空器信息，還包括：

13、根據所述時間標簽對齊所述第一航空器信息和所述第二航空器信息以消除監視信號時間差。

14、在一個可能的實現方式中，檢測航班標識相同的第一航空器信息、第二航空器信息是否更新正常，包括：

15、獲取包括相同航班標識的第一航空器信息、第二航空器信息，根據所述第一航空器信息中的時間標簽獲取第一當前更新速度以及第一歷史更新速度，根據第一當前更新速度和第一歷史更新速度對比結果確定所述第一航空器信息是否更新正常；

16、根據所述第二航空信息中的時間標簽獲取當前的更新頻率，基于所述更新頻率確定所述第二航空器信息是否更新正常。

17、在一個可能的實現方式中，所述根據所述第一航空器信息和所述第二航空器信息獲取航空器距離，包括：

18、獲取時間戳差絕對值小于等于預設值的第一航空器信息和第二航空器信息；

19、根據所述第一航空器信息和所述第二航空器信息對應的航空器經緯度獲取航空器距離。

20、在一個可能的實現方式中，基于所述航空器距離監測gnss誘騙，包括：

21、獲取不同時間戳對應的航空器距離；

22、若確定大于預設距離的航空器距離連續出現的次數大于預設次數，則確定存在gnss誘騙，記錄gnss誘騙對應的數據。

23、第二個方面，本申請實施例提供一種電子設備，包括存儲器、處理器及存儲在存儲器上的計算機程序，所述處理器執行所述計算機程序以實現如上任一所述方法的步驟。

24、第三個方面，本申請實施例提供一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被執行時實現如上任一所述方法的步驟

25、本申請實施例提供的技術方案帶來的有益技術效果包括：

26、本申請?zhí)峁┑囊环Ngnss誘騙監測方法，有益效果在于，接收空中交通監視信號中的第一監視信號和第二監視信號，獲取第一監視信號對應的第一航空器信息和第二監視信號對應的第二航空器信息，第一監視信號和第二監視信號的定位方式不同；檢測航班標識相同的第一航空器信息、第二航空器信息是否更新正常，航班標識包括航班號、地址碼、二次代碼中的至少一種；若確定第一航空器信息和第二航空器信息更新正常，則根據第一航空器信息和第二航空器信息獲取航空器距離，基于航空器距離監測gnss誘騙。本申請同時接收兩種空中交通監視信號，且這兩種空中交通監視信號使用的定位方式不同，從而利用這兩種空中交通監視信號獲取航空器距離，利用該航空器距離來監測gnss誘騙，本申請能夠利用定位方式不同的兩種空中交通監視信號有效實現gnss誘騙信號的識別和監測，無需依賴第三方設備，成本低、效率高且能夠?qū)崟r(shí)檢測出空中發生gnss誘騙的區域，便于快速響應誘騙攻擊，提高航空器運行的安全性和可靠性。

27、本申請附加的方面和優點將在下面的描述中部分給出，這些將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種gnss誘騙監測方法，其特征在于，所述方法包括：

2.根據權利要求1所述的gnss誘騙監測方法，其特征在于，所述第一監視信號的定位依賴于衛星信號，所述第二監視信號的定位依賴于無線電來回時間及無線電角度。

3.根據權利要求2所述的gnss誘騙監測方法，其特征在于，所述第一監視信號包括ads-b信號，所述第二監視信號包括一次雷達、二次雷達、s模式雷達、多點定位、綜合航跡中的至少一種。

4.根據權利要求1所述的gnss誘騙監測方法，其特征在于，獲取所述第一監視信號對應的第一航空器信息，包括：

5.根據權利要求4所述的gnss誘騙監測方法，其特征在于，所述獲取所述第一監視信號對應的第一航空器信息和所述第二監視信號對應的第二航空器信息，還包括：

6.根據權利要求4所述的gnss誘騙監測方法，其特征在于，所述檢測航班標識相同的第一航空器信息、第二航空器信息是否更新正常，包括：

7.根據權利要求4所述的gnss誘騙監測方法，其特征在于，所述根據所述第一航空器信息和所述第二航空器信息獲取航空器距離，包括：

8.根據權利要求7所述的gnss誘騙監測方法，其特征在于，基于所述航空器距離監測gnss誘騙，包括：

9.一種電子設備，包括存儲器、處理器及存儲在存儲器上的計算機程序，其特征在于，所述處理器執行所述計算機程序以實現如權利要求1-8中任一所述方法的步驟。

10.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述計算機程序被執行時實現如權利要求1-8中任一所述方法的步驟。

技術總結
本申請?zhí)峁┝艘环NGNSS誘騙監測方法、設備及介質。該方法包括：接收第一監視信號和第二監視信號，第一監視信號對應的第一航空器信息和第二監視信號對應的第二航空器信息，第一監視信號和第二監視信號為空中交通監視信號，且第一監視信號和第二監視信號的定位方式不同；檢測航班標識相同的第一航空器信息、第二航空器信息是否更新正常；若是，則根據第一航空器信息和第二航空器信息獲取航空器距離，基于航空器距離監測GNSS誘騙。本申請能夠利用定位方式不同的兩種空中交通監視信號有效實現GNSS誘騙信號的識別和監測，無需依賴第三方設備，成本低、效率高且能夠?qū)崟r(shí)檢測出空中發生GNSS誘騙的區域，便于快速響應誘騙攻擊，提高航空器運行的安全性和可靠性。

技術研發人員：沈仲針,朱治,蔡建坤,林荻肯,歐壯杰
受保護的技術使用者：廣州市中南民航空管通信網絡科技有限公司
技術研發日：
技術公布日：2025/4/28
