本發明涉及絕緣子檢測，具體為一種接地絕緣子絕緣試驗裝置及方法。

背景技術：

1、接地絕緣子，顧名思義，是一種既能保持絕緣性能又能實現接地功能的電力組件。它通常安裝在電力設施與大地之間，用于在特定情況下將電力設施中的電荷導入大地，以防止電荷積累引發安全事故，而試驗裝置是用于測試接地絕緣子絕緣性能的專用設備。

2、參考公開號為cn118914787a的專利申請所公開的一種絕緣子檢測用的裝置及方法，所述支撐箱的上方設有若干檢測機構，檢測機構上固定連接有兩個用于檢測絕緣子的檢測探頭，檢測機構的兩側對稱設有載物盤，載物盤的頂部開設有用于支撐絕緣子底端的容納槽，且相鄰兩個容納槽的深度不一致，支撐箱安裝有用于調整載物盤位置的間距調整結構，支撐箱安裝有用于驅動檢測機構升降和自轉的阻尼調整組件；檢測探頭始終與絕緣子緊貼，避免出現接觸不緊密導致的檢測不夠準確，提高了絕緣子在生產線上檢測的精準度。

3、然而如上技術該裝置是通過轉動檢測裝置緊貼在絕緣子的外側進行絕緣檢測，不同的絕緣子的尺寸規格有所不同，而現有裝置通過預設值對檢測裝置與絕緣子的緊貼度進行固定，而當面對不同尺寸規格的絕緣子時，僅靠預設值很難確保檢測裝置與絕緣子之間達到最佳的緊貼狀態，這可能會對檢測裝置造成不必要的損傷，影響其后續的使用效果，實用性一般。

技術實現思路

1、針對現有技術的不足，本發明提供了一種接地絕緣子絕緣試驗裝置及方法，解決了現有的絕緣子絕緣試驗裝置當面對不同尺寸規格的絕緣子時，僅靠預設值很難確保檢測裝置與絕緣子之間達到最佳的緊貼狀態，這可能會對檢測裝置造成不必要的損傷，影響其后續的使用效果，實用性一般問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種接地絕緣子絕緣試驗裝置，包括固定筒，還包括：

3、檢測機構，設置在固定筒的頂面用于檢測試驗絕緣子的絕緣性，所述固定筒頂面的左右兩端均活動安裝有活動盤，所述活動盤的頂面固定安裝有固定柱，所述固定柱的頂面活動安裝有連接盤，所述連接盤的頂面固定安裝有用于檢測絕緣子絕緣性的檢測裝置，所述檢測裝置的一側固定安裝有用于檢測絕緣子的兩個檢測探頭，所述連接盤的外側設置有緩沖組件用于避免檢測機構在檢測時對絕緣子造成過度擠壓導致檢測機構受損；

4、固定機構，設置在固定筒的頂面用于固定絕緣子的位置；

5、驅動組件，設置在固定筒的內部用于帶動檢測機構轉動升降對絕緣子不同高度的位置進行檢測。

6、優選的，所述緩沖組件包括開設在固定柱外側的弧形槽，所述弧形槽的內部滑動安裝有滑塊，所述滑塊的外側固定安裝有連接板，所述弧形槽的一端固定安裝有固定滑塊位置的第一彈簧。

7、優選的，所述滑塊的外側活動貫穿弧形槽的內部并固定安裝在連接板的一側，所述連接板的頂面固定安裝有連接盤的底面，所述第一彈簧的一端固定安裝在滑塊的一側。

8、優選的，所述固定機構還包括開設在固定筒頂面的兩個活動槽，兩個所述活動槽的內部均滑動安裝有活動塊，兩個所述活動槽遠離活動塊的一端均固定安裝有用于放置絕緣子的第二彈簧，所述活動塊的頂面固定安裝有載物筒，所述載物筒的內側開設有放置槽，所述放置槽的內部活動安裝有夾持固定絕緣子的夾板，所述夾板的一側活動安裝有用于固定夾板位置的調節螺桿。

9、優選的，所述調節螺桿遠離夾板端螺紋貫穿放置槽的內部并延伸至載物筒的外側，所述第二彈簧的一端固定安裝在活動塊的一側。

10、優選的，所述驅動組件包括活動安裝在固定筒內部的活動螺桿，所述固定筒的底面固定安裝有用來帶動活動螺桿旋轉的直流電機，所述固定筒的內部活動安裝有固定盤，所述固定盤頂面的左右兩側均活動安裝有從動齒輪盤，所述從動齒輪盤的頂面固定安裝有用于帶動檢測機構轉動的連接柱，所述活動螺桿的外側螺紋安裝有用于帶動從動齒輪盤旋轉的主動齒輪盤，所述固定盤的左右兩側均固定安裝有用于限制固定盤升降軌跡的限位塊，所述固定筒內腔的左右兩側均開設有限位槽，所述連接柱的頂端活動貫穿固定筒的內部并固定安裝在活動盤的底面。

11、優選的，所述主動齒輪盤的底面活動安裝在固定盤的頂面，所述主動齒輪盤的外側嚙合在從動齒輪盤的外側，所述限位塊的外側滑動安裝在限位槽的內部。

12、優選的，所述活動螺桿的底端活動貫穿固定筒的內部并固定安裝在直流電機的輸出端，所述活動螺桿的頂端螺紋貫穿固定盤的底面并活動安裝在固定筒內腔的頂面。

13、本發明還公開了一種接地絕緣子絕緣試驗裝置的使用方法，包括：

14、步驟一、將絕緣子放入固定機構內并進行固定；

15、步驟二、接著啟動驅動組件帶動檢測機構升起，接著檢測探頭會緊貼在絕緣子的外側對其絕緣性進行絕緣檢測試驗，絕緣檢測試驗的同時通過緩沖組件會避免檢測探頭在接觸絕緣子外側時造成過度擠壓造成損傷；

16、步驟三、當檢測完成后繼續啟動驅動組件帶動檢測機構旋轉，這時檢測機構會推動絕緣子使固定機構移動，當檢測機構離開絕緣子的外側時通過固定機構便可以帶動絕緣子進行復位，而檢測機構旋轉一周后會再次緊貼在絕緣子不同高度的外側，對絕緣子不同高度的位置進行絕緣檢測試驗。

17、本發明提供了一種接地絕緣子絕緣試驗裝置及方法。與現有技術相比具備以下有益效果：

18、1、該接地絕緣子絕緣試驗裝置及方法，通過設置的連接盤和第一彈簧可以避免檢測探頭受到過度擠壓造成損傷，使用時通過驅動組件帶動檢測機構緊貼在絕緣子的外側進行絕緣檢測試驗，而當檢測探頭受到過大的壓力時通過滑塊會帶動檢測裝置轉動，避免檢測探頭受到過度擠壓造成損傷，當檢測探頭離開絕緣子的外側時通過第一彈簧的彈力會推動滑塊帶動連接板移動使檢測裝置和檢測探頭復位方便下次檢測，造成不必要的損傷影響檢測探頭后續的使用效果。

19、2、該接地絕緣子絕緣試驗裝置及方法，通過設置的載物筒和夾板方便固定尺寸規格不同的絕緣子，使用時將絕緣子的底端插在載物筒的內部，然后旋轉調節螺桿帶動夾板移動通過載物筒夾持住絕緣子進行固定，結構簡單，方便快捷。

20、3、該接地絕緣子絕緣試驗裝置及方法，通過設置的主動齒輪盤和固定盤可以在帶動檢測探頭轉動檢測的同時對其高度進行調節，使用時啟動直流電機通過限位塊的限制可以帶動固定盤升起，接著固定盤會通過連接柱帶動檢測機構升起，在活動螺桿旋轉的同時會帶動主動齒輪盤旋轉通過從動齒輪盤使連接柱轉動，然后連接柱會帶動檢測機構旋轉對絕緣子不同高度的位置進行檢測試驗，方便快捷，實用性好。

技術特征：

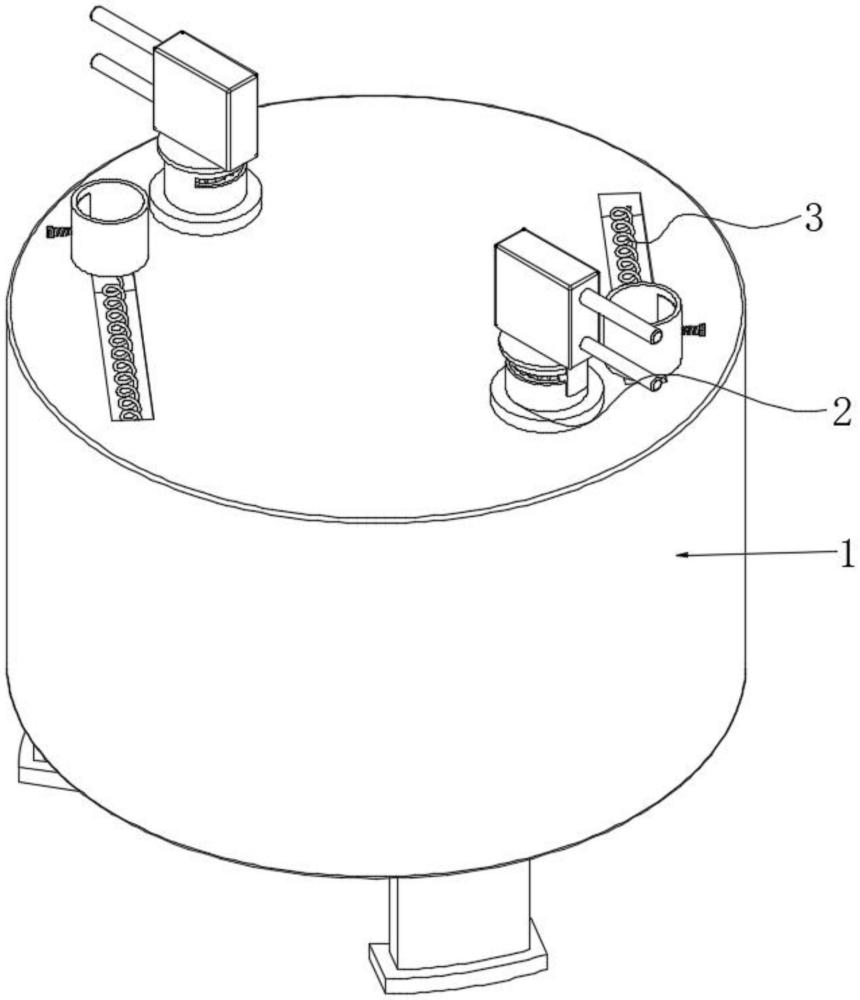

1.一種接地絕緣子絕緣試驗裝置，包括固定筒(1)，其特征在于：還包括：

2.根據權利要求1所述的一種接地絕緣子絕緣試驗裝置，其特征在于：所述緩沖組件包括開設在固定柱(28)外側的弧形槽(24)，所述弧形槽(24)的內部滑動安裝有滑塊(26)，所述滑塊(26)的外側固定安裝有連接板(27)，所述弧形槽(24)的一端固定安裝有固定滑塊(26)位置的第一彈簧(25)。

3.根據權利要求2所述的一種接地絕緣子絕緣試驗裝置，其特征在于：所述滑塊(26)的外側活動貫穿弧形槽(24)的內部并固定安裝在連接板(27)的一側，所述連接板(27)的頂面固定安裝有連接盤(23)的底面，所述第一彈簧(25)的一端固定安裝在滑塊(26)的一側。

4.根據權利要求1所述的一種接地絕緣子絕緣試驗裝置，其特征在于：所述固定機構(3)還包括開設在固定筒(1)頂面的兩個活動槽(31)，兩個所述活動槽(31)的內部均滑動安裝有活動塊(37)，兩個所述活動槽(31)遠離活動塊(37)的一端均固定安裝有用于放置絕緣子的第二彈簧(32)，所述活動塊(37)的頂面固定安裝有載物筒(33)，所述載物筒(33)的內側開設有放置槽(35)，所述放置槽(35)的內部活動安裝有夾持固定絕緣子的夾板(34)，所述夾板(34)的一側活動安裝有用于固定夾板(34)位置的調節螺桿(36)。

5.根據權利要求4所述的一種接地絕緣子絕緣試驗裝置，其特征在于：所述調節螺桿(36)遠離夾板(34)端螺紋貫穿放置槽(35)的內部并延伸至載物筒(33)的外側，所述第二彈簧(32)的一端固定安裝在活動塊(37)的一側。

6.根據權利要求1所述的一種接地絕緣子絕緣試驗裝置，其特征在于：所述驅動組件(4)包括活動安裝在固定筒(1)內部的活動螺桿(45)，所述固定筒(1)的底面固定安裝有用來帶動活動螺桿(45)旋轉的直流電機(46)，所述固定筒(1)的內部活動安裝有固定盤(44)，所述固定盤(44)頂面的左右兩側均活動安裝有從動齒輪盤(41)，所述從動齒輪盤(41)的頂面固定安裝有用于帶動檢測機構(2)轉動的連接柱(42)，所述活動螺桿(45)的外側螺紋安裝有用于帶動從動齒輪盤(41)旋轉的主動齒輪盤(43)，所述固定盤(44)的左右兩側均固定安裝有用于限制固定盤(44)升降軌跡的限位塊(47)，所述固定筒(1)內腔的左右兩側均開設有限位槽(48)，所述連接柱(42)的頂端活動貫穿固定筒(1)的內部并固定安裝在活動盤(29)的底面。

7.根據權利要求6所述的一種接地絕緣子絕緣試驗裝置，其特征在于：所述主動齒輪盤(43)的底面活動安裝在固定盤(44)的頂面，所述主動齒輪盤(43)的外側嚙合在從動齒輪盤(41)的外側，所述限位塊(47)的外側滑動安裝在限位槽(48)的內部。

8.根據權利要求6所述的一種接地絕緣子絕緣試驗裝置，其特征在于：所述活動螺桿(45)的底端活動貫穿固定筒(1)的內部并固定安裝在直流電機(46)的輸出端，所述活動螺桿(45)的頂端螺紋貫穿固定盤(44)的底面并活動安裝在固定筒(1)內腔的頂面。

9.一種基于權利要求1-8任意一項所述的一種接地絕緣子絕緣試驗裝置的使用方法，其特征在于：其操作方法包括：

技術總結
本發明公開了一種接地絕緣子絕緣試驗裝置及方法，包括固定筒，還包括：檢測機構，設置在固定筒的頂面用于檢測試驗絕緣子的絕緣性，本發明涉及絕緣子檢測技術領域。該接地絕緣子絕緣試驗裝置及方法，通過設置的連接盤和第一彈簧可以避免檢測探頭受到過度擠壓造成損傷，使用時通過驅動組件帶動檢測機構緊貼在絕緣子的外側進行絕緣檢測試驗，而當檢測探頭受到過大的壓力時通過滑塊會帶動檢測裝置轉動，避免檢測探頭受到過度擠壓造成損傷，當檢測探頭離開絕緣子的外側時通過第一彈簧的彈力會推動滑塊帶動連接板移動使檢測裝置和檢測探頭復位方便下次檢測，造成不必要的損傷影響檢測探頭后續的使用效果。

技術研發人員：包行方,包巨德,白建成
受保護的技術使用者：邁杰科輸配電設備江蘇有限公司
技術研發日：
技術公布日：2025/4/28
