本發明屬于應急燈檢測，尤其涉及一種應急燈的光源檢測設備及其工藝。

背景技術：

1、應急燈是一種在停電時提供照明作用的應急產品，一般包括外殼、中板、線路板、led板、電池等零部件，鑒于其用途特殊，在生產時通常需要對其質量進行檢測，但目前現有應急燈的生產工藝中，一般只判斷應急燈能否發光，具體做法是通過人工的方式導通線路板和led板，再觀察led板是否發光，從而實現光源的檢測。

2、但是，現有技術中還存在以下問題，第一，在對應急燈的透光性進行檢測時，不能根據檢測的需要調整檢測透光性的數量，導致檢測的效果不好，第二，在對光的強度進行檢測時，不能根據檢測的需要調整檢測的角度，導致檢測的效果不好。

技術實現思路

1、本發明實施例提供一種應急燈的光源檢測設備及其工藝，以解決現有技術中的問題。

2、本發明實施例采用下述技術方案：一種應急燈的光源檢測設備，包括檢測座、檢測驅動機構、透光性檢測機構、光強分布測試機構和應急燈光源本體，所述檢測座呈豎直設置，所述檢測驅動機構設置在檢測座上且檢測驅動機構與檢測座滑動配合，所述透光性檢測機構設置在檢測座上且透光性檢測機構與檢測座滑動配合，所述透光性檢測機構設有若干個，每個所述透光性檢測機構上均設有限位固定機構，所述檢測座的底部設有檢測移動機構，所述應急燈光源本體位于檢測移動機構上，所述光強分布測試機構位于檢測座上且光強分布測試機構朝向應急燈光源本體設置。

3、進一步的，所述檢測驅動機構包括驅動電機、驅動齒輪、驅動齒板、驅動斜塊和兩個安裝塊，兩個所述安裝塊對稱設置在檢測座的側壁上，所述驅動斜塊豎直滑動連接在兩個安裝塊上，所述驅動齒板豎直設置在驅動斜塊上，所述驅動電機位于安裝塊上，所述驅動齒輪與驅動電機的主軸連接，所述驅動齒輪與驅動齒板嚙合。

4、進一步的，所述驅動斜塊上設有斜邊和水平的長邊。

5、進一步的，每個所述透光性檢測機構均包括移動桿、移動輪、復位彈簧和固定框，所述移動桿水平滑動連接在檢測座上，所述移動輪轉動連接在移動桿的一端，所述復位彈簧的兩端分別與移動桿和檢測座連接，所述固定框水平設置在移動桿的另一端，所述移動輪驅動斜塊的斜邊和長邊上轉動，所述固定框內設有透光檢測器。

6、進一步的，所述限位固定機構包括螺紋桿和固定圓塊，所述固定框上設有階梯槽，所述螺紋桿螺紋連接在階梯槽的側壁上，所述固定圓塊位于螺紋桿的底部。

7、進一步的，所述檢測移動機構包括移動電缸和移動塊，所述移動電缸水平設置在檢測座的內頂部，所述移動塊滑動連接在檢測座上且移動電缸的主軸與檢測座連接。

8、進一步的，所述光強分布測試機構包括支撐架、十字桿、擺動架、檢測測試盤、轉動框和兩個驅動電缸，所述支撐架呈豎直設置在檢測座上，所述十字桿轉動連接在支撐架上，所述轉動框轉動連接在十字桿上，所述擺動架位于轉動框上，所述檢測測試盤位于擺動架的頂部，兩個所述驅動電缸分別與檢測座鉸接，兩個所述驅動電缸的伸縮端分別與轉動框鉸接。

9、一種應急燈的光源檢測設備及其工藝，所述檢測工藝包括如下步驟：

10、第一步，在對應急燈光源本體的位置進行檢測時，移動電缸工作移動塊的位置進行移動，將應急燈光源本體的位置調整至透光性檢測的位置以及光強分布檢測位置；

11、第二步，通過驅動電機帶動驅動齒輪在驅動齒板上進行轉動，使得驅動斜塊在兩個安裝塊上進行向下移動，驅動斜塊的斜邊和長邊在對應的透光性檢測機構上的移動輪上進行移動，從而使得移動桿在檢測座上進行水平移動，將固定框內移動至應急燈光源本體的下方，對應急燈光源本體的透光性進行檢測作業；

12、第三步，固定框上通過旋轉螺紋桿在固定框上進行轉動，螺紋桿轉動帶動固定圓塊的位置進行轉動，將透光測試紙固定限位在固定框上；

13、第四步，在完成對應急燈光源本體的透光性進行檢測后，通過檢測驅動機構工作帶動若干透光性檢測機構的位置向回進行移動；

14、第五步，兩個驅動電缸分別工作帶動轉動框和十字桿在支撐架上進行不同位置的擺動，從而帶動檢測測試盤的位置進行擺動，從而在不同的位置以及不同的角度接收應急燈光源本體發生的光束的強度，從而分析應急燈光源本體的光的分布。

15、本發明實施例采用的上述至少一個技術方案能夠達到以下有益效果：

16、其一，本發明通過驅動電機帶動驅動齒輪在驅動齒板上進行轉動，使得驅動斜塊在兩個安裝塊上進行向下移動，驅動斜塊的斜邊和長邊在對應的透光性檢測機構上的移動輪上進行移動，從而使得移動桿在檢測座上進行水平移動，將固定框內移動至應急燈光源本體的下方，透光檢測器對應急燈光源本體的透光性進行檢測作業，在需要不同類型以及強度的應急燈光源本體的透光率進行檢測時，就可以控制驅動電機帶動驅動斜塊向下移動不同的距離，向外移動出不同數量的透光紙移動至應急燈光源本體的下方，實現檢測的多樣性。

17、其二，本發明兩個驅動電缸分別工作帶動轉動框和十字桿在支撐架上進行不同位置的擺動，從而帶動檢測測試盤的位置進行擺動，從而在不同的位置以及不同的角度接收應急燈光源本體發生的光束的強度，從而分析應急燈光源本體的光的分布，實現對應急燈光源本體上發生光束的強度檢測作業。

技術特征：

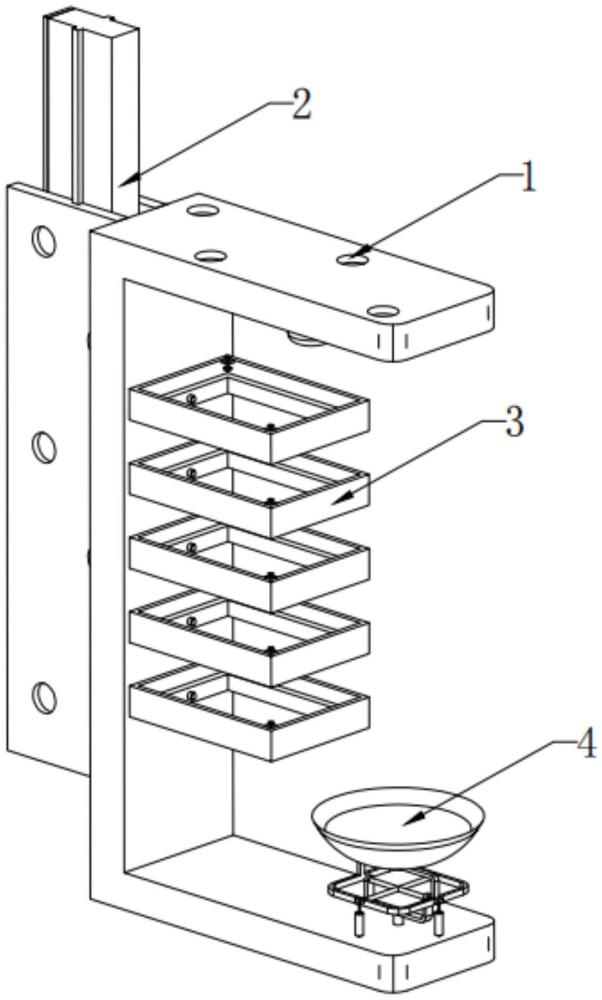

1.一種應急燈的光源檢測設備，其特征在于，包括檢測座(1)、檢測驅動機構(2)、透光性檢測機構(3)、光強分布測試機構(4)和應急燈光源本體(5)，所述檢測座(1)呈豎直設置，所述檢測驅動機構(2)設置在檢測座(1)上且檢測驅動機構(2)與檢測座(1)滑動配合，所述透光性檢測機構(3)設置在檢測座(1)上且透光性檢測機構(3)與檢測座(1)滑動配合，所述透光性檢測機構(3)設有若干個，每個所述透光性檢測機構(3)上均設有限位固定機構(6)，所述檢測座(1)的底部設有檢測移動機構(7)，所述應急燈光源本體(5)位于檢測移動機構(7)上，所述光強分布測試機構(4)位于檢測座(1)上且光強分布測試機構(4)朝向應急燈光源本體(5)設置。

2.根據權利要求1所述的一種應急燈的光源檢測設備，其特征在于：所述檢測驅動機構(2)包括驅動電機(21)、驅動齒輪(22)、驅動齒板(23)、驅動斜塊(24)和兩個安裝塊(25)，兩個所述安裝塊(25)對稱設置在檢測座(1)的側壁上，所述驅動斜塊(24)豎直滑動連接在兩個安裝塊(25)上，所述驅動齒板(23)豎直設置在驅動斜塊(24)上，所述驅動電機(21)位于安裝塊(25)上，所述驅動齒輪(22)與驅動電機(21)的主軸連接，所述驅動齒輪(22)與驅動齒板(23)嚙合。

3.根據權利要求2所述的一種應急燈的光源檢測設備，其特征在于：所述驅動斜塊(24)上設有斜邊(26)和水平的長邊(27)。

4.根據權利要求3所述的一種應急燈的光源檢測設備，其特征在于：每個所述透光性檢測機構(3)均包括移動桿(31)、移動輪(32)、復位彈簧(33)和固定框(34)，所述移動桿(31)水平滑動連接在檢測座(1)上，所述移動輪(32)轉動連接在移動桿(31)的一端，所述復位彈簧(33)的兩端分別與移動桿(31)和檢測座(1)連接，所述固定框(34)水平設置在移動桿(31)的另一端，所述移動輪(32)驅動斜塊(24)的斜邊(26)和長邊(27)上轉動，所述固定框(34)內設有透光檢測器(35)。

5.根據權利要求4所述的一種應急燈的光源檢測設備，其特征在于：所述限位固定機構(6)包括螺紋桿(61)和固定圓塊(62)，所述固定框(34)上設有階梯槽(36)，所述螺紋桿(61)螺紋連接在階梯槽(36)的側壁上，所述固定圓塊(62)位于螺紋桿(61)的底部。

6.根據權利要求1所述的一種應急燈的光源檢測設備，其特征在于：所述檢測移動機構(7)包括移動電缸(71)和移動塊(72)，所述移動電缸(71)水平設置在檢測座(1)的內頂部，所述移動塊(72)滑動連接在檢測座(1)上且移動電缸(71)的主軸與檢測座(1)連接。

7.根據權利要求1所述的一種應急燈的光源檢測設備，其特征在于：所述光強分布測試機構(4)包括支撐架(41)、十字桿(42)、擺動架(43)、檢測測試盤(44)、轉動框(45)和兩個驅動電缸(46)，所述支撐架(41)呈豎直設置在檢測座(1)上，所述十字桿(42)轉動連接在支撐架(41)上，所述轉動框(45)轉動連接在十字桿(42)上，所述擺動架(43)位于轉動框(45)上，所述檢測測試盤(44)位于擺動架(43)的頂部，兩個所述驅動電缸(46)分別與檢測座(1)鉸接，兩個所述驅動電缸(46)的伸縮端分別與轉動框(45)鉸接。

8.根據權利要求1-7任一項所述的一種應急燈的光源檢測設備及其工藝，其特征在于：所述檢測工藝包括如下步驟：

技術總結
本發明公開了一種應急燈的光源檢測設備及其工藝，屬于應急燈檢測技術領域，包括檢測座、檢測驅動機構、透光性檢測機構、光強分布測試機構和應急燈光源本體，所述檢測驅動機構設置在檢測座上，所述透光性檢測機構設置在檢測座上，所述透光性檢測機構設有若干個，每個所述透光性檢測機構上均設有限位固定機構，所述檢測座的底部設有檢測移動機構，所述應急燈光源本體位于檢測移動機構上，所述光強分布測試機構位于檢測座上。本發明在需要不同類型以及強度的應急燈光源本體的透光率進行檢測時，就可以控制驅動電機帶動驅動斜塊向下移動不同的距離，向外移動出不同數量的透光紙移動至應急燈光源本體的下方，實現檢測的多樣性。

技術研發人員：李成根,王豐文,符金永
受保護的技術使用者：惠陽帝宇工業有限公司
技術研發日：
技術公布日：2025/4/24
